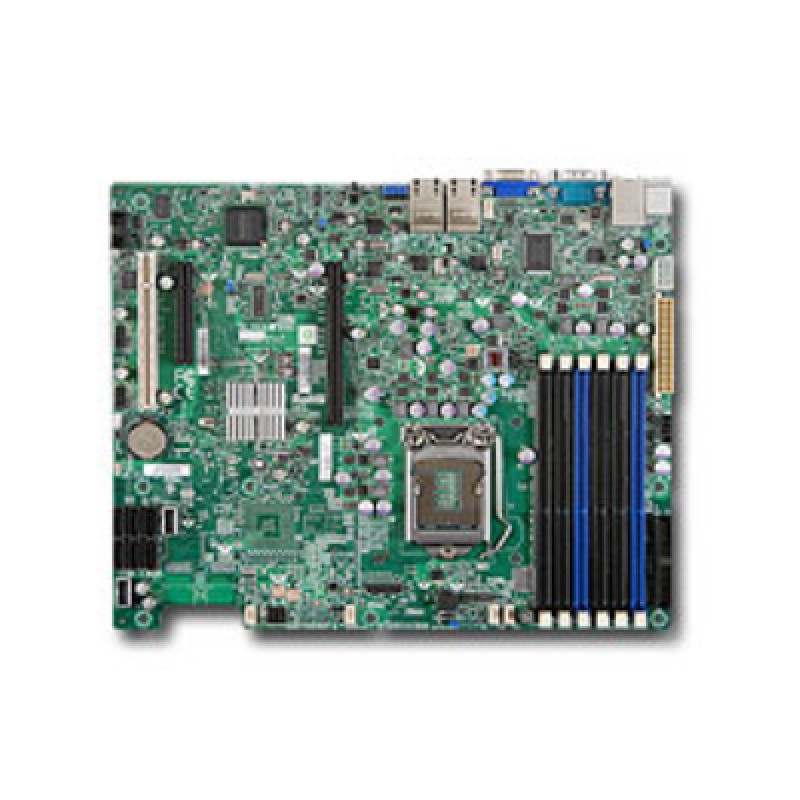

Материнская плата Supermicro MBD-X8SIE-LN4-O ATX LGA1156 (СУПЕРМИКРО)

Основная информация о материнской плате Supermicro MBD-X8SIE-LN4-O

Supermicro MBD-X8SIE-LN4-O - серверная материнская плата формата ATX для платформ на базе Intel Xeon серии 3400 и чипсета Intel 3420 с сокетом LGA1156. Модель рассчитана на построение серверной системы с поддержкой памяти DDR3 ECC, несколькими сетевыми портами и набором интерфейсов для подключения накопителей, периферии и средств удалённого управления. Такая плата подходит для серверных конфигураций, где требуется типовая аппаратная база своего поколения и совместимость с корпусами и компонентами Supermicro.

Плата поддерживает до 16 ГБ DDR3 ECC UDIMM или до 32 ГБ DDR3 ECC RDIMM на шести слотах DIMM, а также четыре гигабитных порта RJ-45. Для дисковой подсистемы предусмотрены шесть SATA-портов с поддержкой RAID 0, 1, 5 и 10 в Windows и RAID 0, 1 и 10 в Linux. Набор внутренних и внешних подключений включает USB, PS/2, COM и floppy-интерфейс, что делает плату удобной для сборки серверов, где важны не только сетевые возможности, но и совместимость с классической серверной периферией.

Отдельный акцент сделан на управлении: семейство X8SIE-LN4 поддерживает IPMI 2.0, а также системный мониторинг и типовые функции ACPI. Это позволяет использовать плату в инфраструктуре, где требуется дистанционный контроль, базовая автоматизация питания и стандартные средства администрирования серверной платформы. Модель Supermicro MBD-X8SIE-LN4-O предназначена для установки в совместимые серверные корпуса и построения рабочей системы на проверенной платформе Intel 3420.

Ключевые особенности MBD-X8SIE-LN4-O

• Форм-фактор: ATX.
• Чипсет: Intel 3420.
• Сокет: LGA1156.
• Процессоры: Intel Xeon серии 3400.
• Память: 6 слотов DIMM, поддержка DDR3 ECC UDIMM и RDIMM.
• Максимальный объём памяти: до 16 ГБ UDIMM или до 32 ГБ RDIMM.
• Сетевые интерфейсы: 4 x Gigabit LAN RJ-45.
• Накопители: 6 x SATA, RAID 0 / 1 / 5 / 10.
• Управление: IPMI 2.0 и ACPI.
• Порты и разъёмы: USB, PS/2, COM, floppy-интерфейс.

Технические параметры

• Память: до 16 ГБ DDR3 ECC UDIMM или до 32 ГБ DDR3 ECC RDIMM.
• Частота памяти: 1333 / 1066 / 800 МГц.
• Слоты памяти: 6 DIMM.
• Сетевые порты: 4 x RJ-45 Gigabit LAN.
• Накопители: 6 x SATA.
• RAID: 0, 1, 5, 10 в Windows; 0, 1, 10 в Linux.
• USB: 2 порта на задней панели и 2 внутренних header-разъёма.
• Клавиатура и мышь: PS/2 на задней панели.
• Последовательный порт: 1 x RS-232 и 1 header.
• Чипсетный интерфейс: Intel 3420.

Управление и обслуживание

• Удалённое управление: IPMI 2.0 на совместимых конфигурациях семейства.
• BIOS: AMI BIOS, 32 Mb SPI.
• Системные стандарты: DMI 2.3, PCI 2.3, ACPI 1.0 / 2.0 / 3.0, SMBIOS 2.5.
• Мониторинг: контроль напряжений CPU core, 3.3 В, 5 В, 12 В, 3.3 В standby, VBAT и памяти.
• Функции питания: ACPI/ACPM, Wake on LAN, keyboard wake-up, power-on mode после восстановления питания.

Монтаж и подключение

• Совместимость с корпусами: серверные корпуса Supermicro.
• Разъём питания: 8-pin 12 В для процессорной подсистемы.
• Системная панель: выводы для кнопок и индикаторов передней панели.

Сертификация и стандарты

• Стандарты: RoHS 6/6, ACPI, SMBIOS.
• Интерфейсы: PCI 2.3, DMI 2.3.

Применение

Материнская плата Supermicro MBD-X8SIE-LN4-O используется для построения серверов на платформе Intel 3420 с поддержкой процессоров Xeon 3400 и серверной памяти DDR3 ECC. Она подходит для систем, где требуется четыре сетевых порта, подключение нескольких SATA-накопителей и набор интерфейсов для типовой серверной интеграции.

Модель применяют в рабочих и корпоративных конфигурациях, где важны удалённое управление, базовый мониторинг и совместимость с серверными корпусами Supermicro. Наличие RAID-подсистемы, стандартных портов ввода-вывода и средств ACPI делает плату удобной основой для серверов своего поколения.
