Артикул: MBD-X9DBU-3F-O

Наличие уточняйте

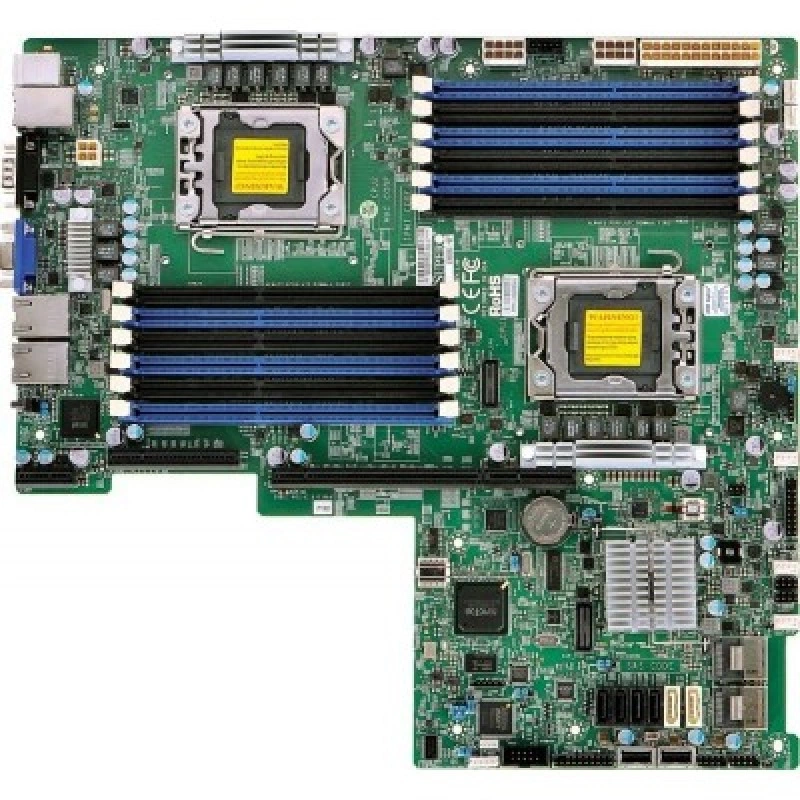

Материнская плата Supermicro MBD-⁠X9DBU-⁠3F-⁠O

Цена последней отгрузки со склада:

35 600 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X9DBU-3F-O

Материнская плата Supermicro MBD-X9DBU-3F-O предназначена для серверных систем и относится к линейке серверных плат Supermicro для построения совместимых вычислительных платформ. Модель рассчитана на использование в составе серверного оборудования, где важны стабильная работа, поддержка серверных компонентов и подключение периферии через стандартные интерфейсы платформы. Формат и набор возможностей платы подбираются под серверные шасси и задачи, связанные с размещением процессора, памяти, накопителей и плат расширения.

Модельный индекс MBD-X9DBU-3F-O указывает на конкретную серверную модификацию платы Supermicro. В названии сохранен фирменный код изделия, а сама плата используется как базовый компонент серверной сборки. Для карточек такого типа особенно важны точное соответствие модели, совместимость с платформой и параметры интеграции в серверный корпус, поэтому в описании акцент сделан на идентификаторе изделия и его назначении в серверной инфраструктуре.

Плата подходит для построения и модернизации серверов, где требуется надежная системная основа для дальнейшего подбора процессора, памяти, накопителей, интерфейсов и средств расширения. Серверная материнская плата обычно используется в составе законченной платформы и определяет совместимость ключевых узлов системы.

Функциональные возможности

При проектировании сервера на X9DBU-3F сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: Intel Xeon процессор E5-2400 и E5-2400 v2 (До 95W TDP **); 2 процессорных разъёма B2 (LGA 1356).
  • Форм-фактор и габариты: Проприетарный UIO; 12" x 13" (30.5cm x 33.0cm).
  • Оперативная память: 12x 240-pin DDR3 разъёма DIMM; До 768GB DDR3 ECC LRDIMM; До 384GB DDR3 ECC регистровая память (RDIMM); До 96GB DDR3 ECC/non-ECC Un-Buffered память (UDIMM).
  • Тип и режимы памяти: 1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти..
  • Сеть: Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201F PHY (выделенный IPMI); 2x RJ45 Gigabit Ethernet LAN портов; 1x RJ45 Выделенная LAN IPMI порт.
  • SATA: SATA 2.0 3Gb/s с RAID 0, 1, 5, 10; SATA 3.0 6Gb/s с RAID 0, 1, 5, 10; 2x SATA 3.0 портов (6Gb/s); 4x SATA 2.0 портов (3Gb/s).
  • SAS: SAS from C606; RAID 0, 1, 10 Поддержка; 8x SAS/SATA2 портов.
  • PCIe: 1x PCI-E 3.0 x24 (left hand side Райзер card Поддержка); 1x PCI-E 3.0 x8 (right hand side Райзер card Поддержка) (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.).
  • USB: 8x USB 2.0 портов Всего (2 сзади + 4 через внутреннюю колодку + 2 Type A).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X9DBU-3F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-2400 и E5-2400 v2 (До 95W TDP **); 2 процессорных разъёма B2 (LGA 1356). При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 12x 240-pin DDR3 разъёма DIMM; До 768GB DDR3 ECC LRDIMM; До 384GB DDR3 ECC регистровая память (RDIMM); До 96GB DDR3 ECC/non-ECC Un-Buffered память (UDIMM); 1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-815TQ-R500UB. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X9DBU-3FIntel Xeon процессор E5-2400 и E5-2400 v2 (До 95W TDP **); 2 процессорных разъёма B2 (LGA 1356)12x 240-pin DDR3 разъёма DIMM; До 768GB DDR3 ECC LRDIMM; До 384GB DDR3 ECC регистровая память (RDIMM); До 96GB DDR3 ECC/non-ECC Un-Buffered память (UDIMM); Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201F PHY (выделенный IPMI); 2x RJ45 Gigabit Ethernet LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X9DBU-iFIntel Xeon процессор E5-2400 и E5-2400 v2 (До 95W TDP **); 2 процессорных разъёма B2 (LGA 1356)12x 240-pin DDR3 разъёма DIMM; До 768GB DDR3 ECC LRDIMM; До 384GB DDR3 ECC регистровая память (RDIMM); До 96GB DDR3 ECC/non-ECC Un-Buffered память (UDIMM); Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201F PHY (выделенный IPMI); 2x RJ45 Gigabit Ethernet LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X9DBL-3FIntel Xeon процессор E5-2400 и E5-2400 v2 (До 95W TDP **); 2 процессорных разъёма B2 (LGA 1356)6x 240-pin DDR3 разъёма DIMM; До 384GB DDR3 ECC LRDIMM; До 192GB DDR3 ECC регистровая память (RDIMM); До 48GB DDR3 ECC/non-ECC Un-Buffered память (UDIMM); Intel 82574L Gigabit Ethernet; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201F PHY (выделенный IPMI); 2x RJ45 Gigabit Ethernet LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X9DBi-FIntel Xeon процессор E5-2400 и E5-2400 v2 (До 95W TDP **); 2 процессорных разъёма B2 (LGA 1356)12x 240-pin DDR3 разъёма DIMM; До 768GB DDR3 ECC LRDIMM; До 384GB DDR3 ECC регистровая память (RDIMM); До 96GB DDR3 ECC/non-ECC Un-Buffered память (UDIMM); Intel i210 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201F PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X9DBU-3F. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят X9DBU-3F MBD-X9DBU-3F — 1 шт., Кабели интерфейсов CBL-0044L — 2 шт., Кабели интерфейсов CBL-0097L-03 — 2 шт., Заглушка I/O MCP-260-00027-0N — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-0044L. CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X9DBU-3F-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.5 V, 1.35 V
Ёмкость и слоты памяти
12x 240-pin DDR3 разъёма DIMM; До 768GB DDR3 ECC LRDIMM; До 384GB DDR3 ECC регистровая память (RDIMM); До 96GB DDR3 ECC/non-ECC Un-Buffered память (UDIMM)
Ёмкость модулей DIMM
32GB, 16GB, 8GB, 4GB, 2GB, 1GB, 64GB LRDIMM
Контакты модуля памяти
240-pin
Тип и скорость памяти
1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.

Процессорная подсистема

Кэш-память
До 25MB
Поддерживаемые процессоры
Intel Xeon процессор E5-2400 и E5-2400 v2 (До 95W TDP **); 2 процессорных разъёма B2 (LGA 1356)
Сокет процессора
LGA 1356
Тепловой пакет CPU
До 95W
Чипсет
Intel C606 чипсет
Количество процессорных разъёмов
2
Системная шина
QPI До 8 GT/s

Интерфейсы и расширение

COM-порты и колодки
2x Fast UART 16550 портов / 1 сзади и 1 колодка
Видеовыходы
Matrox G200eW; 1x VGA порт
Клавиатура и мышь
PS/2 клавиатура/мышь портов
Порты USB
8x USB 2.0 портов Всего (2 сзади + 4 через внутреннюю колодку + 2 Type A)
Сетевые контроллеры
Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201F PHY (выделенный IPMI)
Сетевые порты
2x RJ45 Gigabit Ethernet LAN портов; 1x RJ45 Выделенная LAN IPMI порт
Слоты PCIe
1x PCI-E 3.0 x24 (left hand side Райзер card Поддержка); 1x PCI-E 3.0 x8 (right hand side Райзер card Поддержка) (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.)

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: X9DBU-3F MBD-X9DBU-3F
1 шт.; X9DBU-3F Материнская плата
Комплект: Заглушка I/O MCP-260-00027-0N
1 шт.; Стандартная заглушка I/O для server MB с 3rd LAN + 4xLAN
Комплект: Кабели интерфейсов CBL-0044L
2 шт.; Кабель SATA 61CM плоский S-S PBF
Комплект: Кабели интерфейсов CBL-0097L-03
2 шт.; 30AWG 50CM Ipass до 4 SATA, W/50cm SB, S
Условия совместимости шасси
Для плат нового поколения Intel Xeon рекомендуется шасси ревизии M; точную модификацию корпуса согласуют при подборе.

Конструкция и условия эксплуатации

Габариты
12" x 13" (30.5cm x 33.0cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Проприетарный UIO

Накопители

SATA DOM
1 DOM (Disk on Module) power разъём
Контроллер и порты SAS
SAS from C606; RAID 0, 1, 10 Поддержка; 8x SAS/SATA2 портов
Контроллер и порты SATA
SATA 2.0 3Gb/s с RAID 0, 1, 5, 10; SATA 3.0 6Gb/s с RAID 0, 1, 5, 10; 2x SATA 3.0 портов (6Gb/s); 4x SATA 2.0 портов (3Gb/s)

Питание и охлаждение

Вентиляторы и охлаждение
Шесть 4-pin разъёмы вентиляторов с контроль оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; SDDC Поддержка; RoHS; Две зоны охлаждения
Контроль напряжений
Мониторинг для CPU ядер, +1.1V, +1.5V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, 4 Напряжения памяти.; 5+1 фазы импульсного регулятора напряжения
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 6x разъёмы вентиляторов; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы indicator; Индикатор состояния Suspend; UID/удалённый UID
Управление питанием
ACPI / APM Управление питанием; Настройка включения после восстановления питания

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperDoctor III; Watch Dog; NMI; IPMI 1.5 / 2.0
Тип BIOS
64Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC
Функции BIOS
Plug and Play (PnP); APM 1.2; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; BIOS rescue hot keys; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1

Отзывы о товаре

Даниил Данилов14.01.2026

5/5

Старую серверную плату меняли уже без особого желания тянуть ремонт дальше, и эта замена помогла быстро оживить машину. Память и остальные узлы увиделись сразу, после старта система вышла на привычный экран управления. Хорошо, что не пришлось долго разбираться на месте.

Плюсы товара

Узлы появились сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Как понять, что материнская плата SuperMicro MBD-X9DBU-3F-O точно подойдет к вашей серверной платформе и шасси?

Нужно сверить, что именно под вашу конфигурацию Supermicro рассчитана эта серверная модификация: совместимость с серверными системами Supermicro, а также корректное соответствие формата/интеграции материнской платы в шасси для размещения CPU, памяти, накопителей и плат расширения.

Какие риски обычно возникают при замене штатной материнской платы на MBD-X9DBU-3F-O в существующем сервере?

Основной риск — несоответствие интерфейсов и посадочных мест под CPU, память, накопители и расширение: если новая плата рассчитана под другую серверную модификацию, то часть компонентов может не заработать в рамках той же архитектуры шасси.

При сборке сервера на базе этой платы, что важнее всего проверить для стабильной работы всей системы?

Согласованность ключевых узлов: размещение процессора, подбор серверной памяти и корректная интеграция подсистемы хранения и плат расширения в рамках серверного корпуса, под который рассчитана плата.

Насколько эта плата подходит для модернизации серверной конфигурации без изменения архитектуры корпуса?

Плата описана как базовая системная плата для серверной платформы и как компонент для замены/апгрейда в совместимых серверных сборках Supermicro. Для модернизации важно сохранить совместимость с вашим серверным шасси и составом узлов (CPU/память/хранение/расширение).

Какие ограничения можно заранее ожидать, если материнскую плату MBD-X9DBU-3F-O установить в непрофильный серверный корпус?

Если корпус и внутренняя компоновка не соответствуют серверной платформе Supermicro для этой модификации, то могут возникнуть проблемы с размещением компонентов и подключением периферии (CPU/память/накопители/расширение) из‑за несовместимости интеграции.
