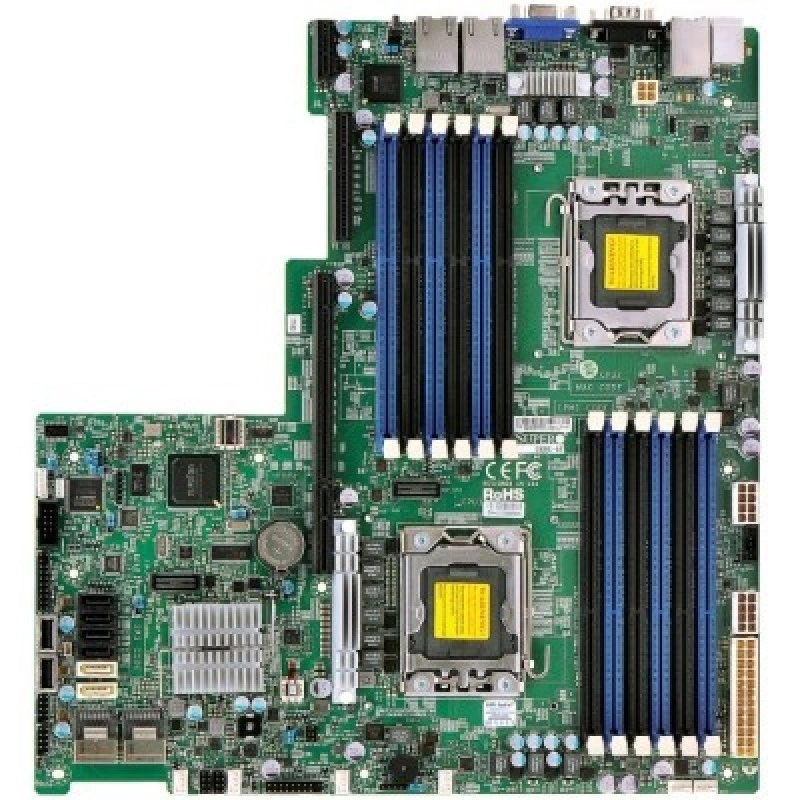

Материнская плата Supermicro MBD-X9DBU-iF-O
Цена последней отгрузки со склада:
28 900 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X9DBU-iF-O
Материнская плата Supermicro MBD-X9DBU-iF-O предназначена для серверных систем на платформе Intel Xeon серии E5-2400 и рассчитана на установку двух процессоров в сокетах LGA1356. Модель использует чипсет Intel C602 и ориентирована на построение серверов и рабочих узлов, где важны расширенные возможности памяти, дисковой подсистемы и удаленного управления. Форм-фактор eATX позволяет применять плату в совместимых корпусах и серверных шасси, а наличие встроенного контроллера IPMI упрощает обслуживание системы. Это решение подходит для сборки серверов, которым требуется баланс между вычислительной плотностью, сетевыми интерфейсами и поддержкой большого объема оперативной памяти.
Плата поддерживает 12 слотов DDR3 и рассчитана на серверную память, что дает возможность собрать конфигурацию с существенным запасом по емкости. Для накопителей предусмотрены 8 портов SATA2 и 2 порта SATA3, а это позволяет сочетать массивы под систему, сервисные разделы и рабочие данные. Встроенные сетевые интерфейсы Gigabit Ethernet обеспечивают подключение к локальной сети, а VGA-выход и набор служебных портов нужны для первичной настройки и технического доступа. Такая компоновка делает модель удобной для серверов общего назначения, файловых узлов, небольших виртуализационных платформ и других задач, где требуется надежная аппаратная основа без избыточной сложности.
В карточке важно учитывать именно заводской индекс MBD-X9DBU-iF-O: он относится к конкретной модификации серверной платы Supermicro семейства X9DBU. Набор характеристик указывает на совместимость с двухпроцессорной конфигурацией, серверной памятью DDR3, средствами IPMI и несколькими каналами хранения данных. Благодаря этому плата подходит для построения систем, где нужны стабильная работа, централизованное управление и гибкая конфигурация дисков и сетевых подключений.
Функциональные возможности
Плата X9DBU-iF задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. При двух и более CPU доступная суммарная память ещё не описывает её локальность. Для равномерной работы узлов важно согласовать заполнение DIMM и размещение нагрузки.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.
Технические особенности
- Процессорная подсистема: Intel Xeon процессор E5-2400 и E5-2400 v2 (До 95W TDP **); 2 процессорных разъёма B2 (LGA 1356).
- Форм-фактор и габариты: Проприетарный UIO; 12" x 13" (30.5cm x 33.0cm).
- Оперативная память: 12x 240-pin DDR3 разъёма DIMM; До 768GB DDR3 ECC LRDIMM; До 384GB DDR3 ECC регистровая память (RDIMM); До 96GB DDR3 ECC/non-ECC Un-Buffered память (UDIMM).
- Тип и режимы памяти: 1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти..
- Сеть: Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201F PHY (выделенный IPMI); 2x RJ45 Gigabit Ethernet LAN портов; 1x RJ45 Выделенная LAN IPMI порт.
- SATA: SATA 2.0 3Gbps с RAID 0, 1, 5, 10; SATA 3.0 6Gbps с RAID 0, 1, 5, 10; SATA 2.0 3Gbps с RAID 0, 1, 5, 10; 2x SATA 3.0 портов (6Gbps); 4x SATA 2.0 портов (3Gbps); 4x SATA 2.0 портов (3Gbps).
- PCIe: 1x PCI-E 3.0 x24 (left hand side Райзер card Поддержка); 1x PCI-E 3.0 x8 (right hand side Райзер card Поддержка) (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.).
- USB: 8x USB 2.0 портов Всего (2 сзади + 4 через внутреннюю колодку + 2 Type A).
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC.
- Охлаждение: 6x 4-pin разъёмы вентиляторов с контроль оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.
Сценарии применения
Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.
Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.
Совместимость с оборудованием
Плату Супермикро X9DBU-iF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-2400 и E5-2400 v2 (До 95W TDP **); 2 процессорных разъёма B2 (LGA 1356). При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.
Параметры совместимой памяти: 12x 240-pin DDR3 разъёма DIMM; До 768GB DDR3 ECC LRDIMM; До 384GB DDR3 ECC регистровая память (RDIMM); До 96GB DDR3 ECC/non-ECC Un-Buffered память (UDIMM); 1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-815TQ-R500UB. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.
Совместимость с программным обеспечением
Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.
Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.
Отличия от ближайших моделей
Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X9DBU-iF | Intel Xeon процессор E5-2400 и E5-2400 v2 (До 95W TDP **); 2 процессорных разъёма B2 (LGA 1356) | 12x 240-pin DDR3 разъёма DIMM; До 768GB DDR3 ECC LRDIMM; До 384GB DDR3 ECC регистровая память (RDIMM); До 96GB DDR3 ECC/non-ECC Un-Buffered память (UDIMM); Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201F PHY (выделенный IPMI); 2x RJ45 Gigabit Ethernet LAN портов; 1x RJ45 Выделенная LAN IPMI порт |
| X9DBU-3F | Intel Xeon процессор E5-2400 и E5-2400 v2 (До 95W TDP **); 2 процессорных разъёма B2 (LGA 1356) | 12x 240-pin DDR3 разъёма DIMM; До 768GB DDR3 ECC LRDIMM; До 384GB DDR3 ECC регистровая память (RDIMM); До 96GB DDR3 ECC/non-ECC Un-Buffered память (UDIMM); Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201F PHY (выделенный IPMI); 2x RJ45 Gigabit Ethernet LAN портов; 1x RJ45 Выделенная LAN IPMI порт |
| X9DBL-iF | Intel Xeon процессор E5-2400 и E5-2400 v2 (До 95W TDP **); 2 процессорных разъёма B2 (LGA 1356) | 6x 240-pin DDR3 разъёма DIMM; До 384GB DDR3 ECC LRDIMM; До 192GB DDR3 ECC регистровая память (RDIMM); До 48GB DDR3 ECC/non-ECC Un-Buffered память (UDIMM); Intel 82574L Gigabit Ethernet; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201F PHY (выделенный IPMI); 2x RJ45 Gigabit Ethernet LAN портов; 1x RJ45 Выделенная LAN IPMI порт |
| X9DBi-F | Intel Xeon процессор E5-2400 и E5-2400 v2 (До 95W TDP **); 2 процессорных разъёма B2 (LGA 1356) | 12x 240-pin DDR3 разъёма DIMM; До 768GB DDR3 ECC LRDIMM; До 384GB DDR3 ECC регистровая память (RDIMM); До 96GB DDR3 ECC/non-ECC Un-Buffered память (UDIMM); Intel i210 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201F PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.
Установка и подключение
Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.
После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.
Обслуживание и хранение
В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.
Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.
Комплектация
Основная позиция поставки — материнская плата X9DBU-iF. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят X9DBU-iF MBD-X9DBU-iF — 1 шт., Кабели интерфейсов CBL-0044L — 2 шт., Кабели интерфейсов CBL-0097L-03 — 1 шт., Заглушка I/O MCP-260-00027-0N — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.
При комплектации могут понадобиться CBL-0044L. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
Технические характеристики MBD-X9DBU-iF-O
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.5 V, 1.35 V
- Ёмкость и слоты памяти
- 12x 240-pin DDR3 разъёма DIMM; До 768GB DDR3 ECC LRDIMM; До 384GB DDR3 ECC регистровая память (RDIMM); До 96GB DDR3 ECC/non-ECC Un-Buffered память (UDIMM)
- Ёмкость модулей DIMM
- 32GB, 16GB, 8GB, 4GB, 2GB, 1GB, 64GB LRDIMM
- Контакты модуля памяти
- 240-pin
- Тип и скорость памяти
- 1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.
Процессорная подсистема
- Кэш-память
- До 25MB
- Поддерживаемые процессоры
- Intel Xeon процессор E5-2400 и E5-2400 v2 (До 95W TDP **); 2 процессорных разъёма B2 (LGA 1356)
- Сокет процессора
- LGA 1356
- Тепловой пакет CPU
- До 95W
- Чипсет
- Intel C602 чипсет
- Количество процессорных разъёмов
- 2
- Системная шина
- QPI До 8 GT/s
Интерфейсы и расширение
- COM-порты и колодки
- 2x Fast UART 16550 портов / 1 сзади и 1 колодка
- Видеовыходы
- Matrox G200eW; 1x VGA порт
- Клавиатура и мышь
- PS/2 клавиатура/мышь портов
- Порты USB
- 8x USB 2.0 портов Всего (2 сзади + 4 через внутреннюю колодку + 2 Type A)
- Сетевые контроллеры
- Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201F PHY (выделенный IPMI)
- Сетевые порты
- 2x RJ45 Gigabit Ethernet LAN портов; 1x RJ45 Выделенная LAN IPMI порт
- Слоты PCIe
- 1x PCI-E 3.0 x24 (left hand side Райзер card Поддержка); 1x PCI-E 3.0 x8 (right hand side Райзер card Поддержка) (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.)
Комплектация и совместимость
- Исполнение поставки
- Retail
- Комплект: X9DBU-iF MBD-X9DBU-iF
- 1 шт.; X9DBU-iF Материнская плата
- Комплект: Заглушка I/O MCP-260-00027-0N
- 1 шт.; Стандартная заглушка I/O для server MB с 3rd LAN + 4xLAN
- Комплект: Кабели интерфейсов CBL-0044L
- 2 шт.; Кабель SATA 61CM плоский S-S PBF
- Комплект: Кабели интерфейсов CBL-0097L-03
- 1 шт.; 30AWG 50CM Ipass до 4 SATA, W/50cm SB, S
- Поддерживаемые модели
- SYS-1027B-URF; SYS-6027B-URF; SYS-6017B-URF; SYS-6017B-NTF
- Условия совместимости шасси
- Для плат нового поколения Intel Xeon рекомендуется шасси ревизии M; точную модификацию корпуса согласуют при подборе.
Конструкция и условия эксплуатации
- Габариты
- 12" x 13" (30.5cm x 33.0cm)
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 10°C - 35°C (50°F - 95°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
- Форм-фактор
- Проприетарный UIO
Накопители
- SATA DOM
- 1 DOM (Disk on Module) power разъём
- Порты SATA AHCI
- SATA 2.0 3Gbps с RAID 0, 1, 5, 10; SATA 3.0 6Gbps с RAID 0, 1, 5, 10; 2x SATA 3.0 портов (6Gbps); 4x SATA 2.0 портов (3Gbps)
- Порты SATA SCU
- SATA 2.0 3Gbps с RAID 0, 1, 5, 10; 4x SATA 2.0 портов (3Gbps)
Питание и охлаждение
- Вентиляторы и охлаждение
- 6x 4-pin разъёмы вентиляторов с контроль оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; SDDC Поддержка; RoHS; Две зоны охлаждения
- Контроль напряжений
- Мониторинг для CPU ядер, +1.1V, +1.5V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, 4 Напряжения памяти.; 5+1 фазы импульсного регулятора напряжения
- Контроль температуры
- Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 6x разъёмы вентиляторов; Поддержка Thermal Monitor 2 (TM2); PECI
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы indicator; Индикатор состояния Suspend; UID/удалённый UID
- Управление питанием
- ACPI / APM Управление питанием; Настройка включения после восстановления питания
Управление и безопасность
- Подключение TPM
- 1 TPM колодка
- Программное обеспечение управления
- SuperDoctor III; Watch Dog; NMI; IPMI 1.5 / 2.0
- Тип BIOS
- 64Mb SPI Flash EEPROM, AMI BIOS
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC
- Функции BIOS
- Plug and Play (PnP); APM 1.2; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; BIOS rescue hot keys; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1
