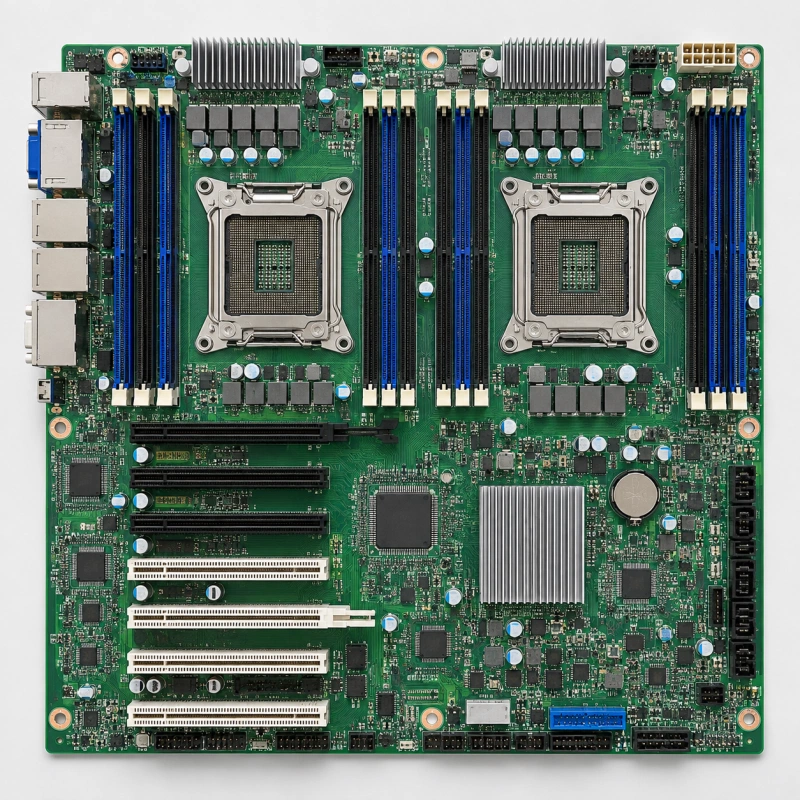

Основная информация о материнской плате Supermicro MBD-X9DRIF-O
Supermicro MBD-X9DRIF-O - материнская плата для серверных систем Supermicro. Это точное заводское обозначение модели, которое используется как основной артикул изделия. Плата относится к категории серверных комплектующих и предназначена для построения или обслуживания совместимых серверных конфигураций, где важны соответствие платформе и корректная интеграция с остальными узлами системы.
Модель MBD-X9DRIF-O используется в серверной аппаратной среде, поэтому для нее особенно значимы совместимость с платформой, назначение в составе серверной системы и точное сохранение обозначения. Такое изделие применяют в случаях, когда требуется штатная материнская плата Supermicro для конкретной конфигурации сервера или при замене совместимого узла в существующей системе.
Позиция ориентирована на серверную сборку и обслуживание оборудования, а не на бытовое применение. Точный код MBD-X9DRIF-O указывает на конкретную модификацию серверной платы Supermicro, поэтому его необходимо сохранять без сокращений и произвольных изменений.
Функциональные возможности
Практическая задача X9DRi-F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. В многопроцессорной системе память и доступ к устройствам распределяют с учётом топологии CPU. Это влияет на настройку виртуальных машин и задержки обращения к данным.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.
Технические особенности
- Процессорная подсистема: 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **).
- Форм-фактор и габариты: E-ATX; 12" x 13" (30.5cm x 33.2cm).
- Оперативная память: 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM.
- Тип и режимы памяти: 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти..
- Сеть: Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
- SATA: SATA 2.0 3Gb/s с RAID 0, 1, 5, 10 SATA 3.0 6Gb/s с RAID 0, 1, 5, 10; 2 SATA 3.0 портов (6Gb/s); 4 SATA 2.0 портов (3Gb/s); 4 SATA 2.0 портов (3Gb/s).
- PCIe: 3x PCI-E 3.0 x16 слоты; 3x PCI-E 3.0 x8 слоты (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.).
- USB: 11 USB 2.0 портов Всего (4 сзади + 6 через внутреннюю колодку + 1 Type A).
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC.
- Охлаждение: 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); 8x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.
Сценарии применения
Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.
Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.
Совместимость с оборудованием
Плату Супермикро X9DRi-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **). Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.
Параметры совместимой памяти: 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-825TQ-R740LPB, CSE-835TQ-R920B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.
Совместимость с программным обеспечением
Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.
Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.
Отличия от ближайших моделей
Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X9DRi-F | 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **) | 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
| X9DRW-iF | 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **) | 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
| X9DRL-iF | Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 130W TDP **); 2 процессорных разъёма R (LGA 2011) | 8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel 82574L Gigabit Ethernet; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
| X9DRH-iF | 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **) | 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.
Установка и подключение
Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.
При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.
Обслуживание и хранение
При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.
Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.
Комплектация
Основная позиция поставки — материнская плата X9DRi-F. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят X9DRi-F MBD-X9DRi-F — 1 шт., Кабели интерфейсов CBL-0044L — 2 шт., Кабели интерфейсов CBL-0097L-03 — 1 шт., Заглушка I/O MCP-260-00042-0N — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.
При комплектации могут понадобиться MBD-X9DRi-F, CBL-0044L. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
Технические характеристики MBD-X9DRIF-O
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.5 V, 1.35 V
- Ёмкость и слоты памяти
- 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM
- Ёмкость модулей DIMM
- 32GB, 16GB, 8GB, 4GB, 2GB, 1GB, 64GB LRDIMM
- Контакты модуля памяти
- 240-pin
- Тип и скорость памяти
- 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.
Процессорная подсистема
- Кэш-память
- До 30MB
- Поддерживаемые процессоры
- 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **)
- Сокет процессора
- LGA 2011
- Тепловой пакет CPU
- До 135W
- Чипсет
- Intel C602 чипсет
- Количество процессорных разъёмов
- 2
- Системная шина
- QPI До 8 GT/s
Интерфейсы и расширение
- COM-порты и колодки
- 2 Fast UART 16550 портов: 1 сзади и 1 колодка
- Видеовыходы
- Matrox G200eW; 1 VGA порт
- Порты USB
- 11 USB 2.0 портов Всего (4 сзади + 6 через внутреннюю колодку + 1 Type A)
- Сетевые контроллеры
- Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты
- 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
- Слоты PCIe
- 3x PCI-E 3.0 x16 слоты; 3x PCI-E 3.0 x8 слоты (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.)
Комплектация и совместимость
- Исполнение поставки
- Retail
- Комплект: X9DRi-F MBD-X9DRi-F
- 1 шт.; X9DRi-F Материнская плата
- Комплект: Заглушка I/O MCP-260-00042-0N
- 1 шт.; Стандартная заглушка I/O для X9 разъём R server MB с Gasket.
- Комплект: Кабели интерфейсов CBL-0044L
- 2 шт.; Кабель SATA 61CM плоский S-S PBF
- Комплект: Кабели интерфейсов CBL-0097L-03
- 1 шт.; 30AWG 50CM Ipass до 4 SATA, W/50cm SB, S
- Поддерживаемые модели
- SYS-7047R-TRF; SYS-6027R-TRF
- Условия и ограничения
- † BIOS версия 3.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка.
- Условия совместимости шасси
- Для плат нового поколения Intel Xeon рекомендуется шасси ревизии M; точную модификацию корпуса согласуют при подборе.
Конструкция и условия эксплуатации
- Габариты
- 12" x 13" (30.5cm x 33.2cm)
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 10°C - 35°C (50°F - 95°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
- Форм-фактор
- E-ATX
Накопители
- SATA DOM
- 1 DOM (Disk on Module) power разъём
- Порты SATA AHCI
- SATA 2.0 3Gb/s с RAID 0, 1, 5, 10 SATA 3.0 6Gb/s с RAID 0, 1, 5, 10; 2 SATA 3.0 портов (6Gb/s); 4 SATA 2.0 портов (3Gb/s)
- Порты SATA SCU
- SATA 2.0 3Gb/s с RAID 0, 1, 5, 10; 4 SATA 2.0 портов (3Gb/s)
Питание и охлаждение
- Вентиляторы и охлаждение
- 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); 8x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; SDDC Поддержка
- Контроль напряжений
- Мониторинг для CPU ядер, +1.1V, +1.5V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, 4 Напряжения памяти.; 5+1 фазы импульсного регулятора напряжения
- Контроль температуры
- Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8x разъёмы вентиляторов; I 2 C temperature sensing logic; Поддержка Thermal Monitor 2 (TM2); PECI
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы
- Управление питанием
- ACPI / APM Управление питанием; Принудительное выключение кнопкой питания; Автоотключение вентилятора CPU в режиме сна; Настройка включения после восстановления питания
Управление и безопасность
- Подключение TPM
- 1 TPM колодка
- Программное обеспечение управления
- IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка; SuperDoctor III; Watch Dog; NMI; опционально IPMI 1.5 / 2.0
- Тип BIOS
- 128Mb SPI Flash EEPROM, AMI BIOS
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC
- Функции BIOS
- Plug and Play (PnP); APM 1.2; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1
