Артикул: MBD-X9SCM-F-B

Наличие уточняйте

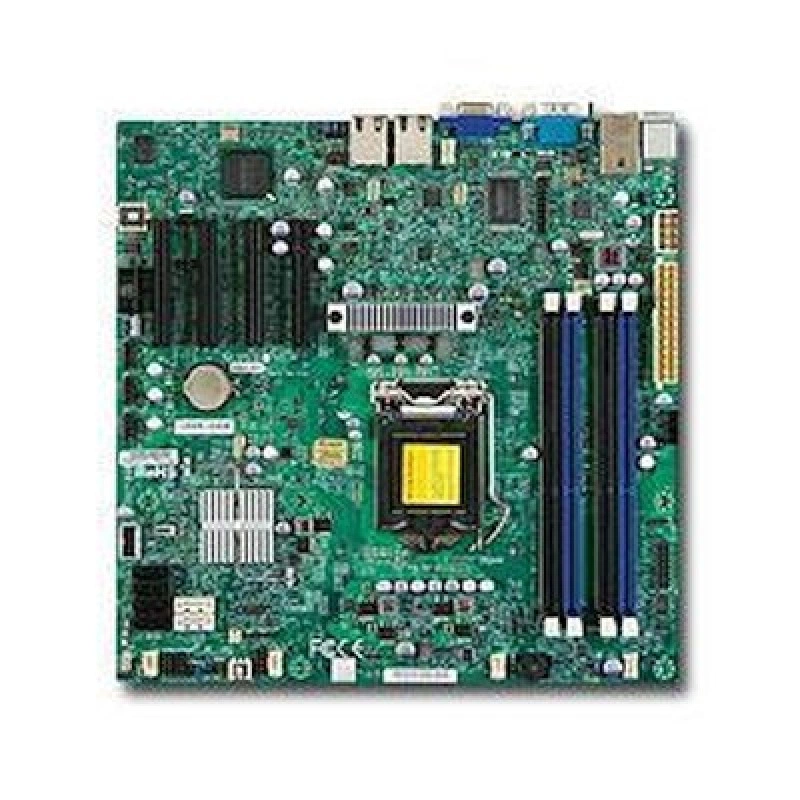

Материнская плата Supermicro MBD-⁠X9SCM-⁠F-⁠B

Цена последней отгрузки со склада:

30 900 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X9SCM-F-B

Supermicro MBD-X9SCM-F-B используют как основу серверов и специализированных вычислительных узлов. Модель X9SCM-F определяет совместимость вычислительной части, памяти и расширения. Процессоры: Intel Xeon процессор E3-1200 & v2 серии, Intel 2nd поколения и 3rd поколения Core i3, Intel Pentium и Celeron процессоры *** *; разъём H2 (LGA 1155).

Формат платы — uATX. Её габариты составляют 9.6" x 9.6", (24.4cm x 24.4 cm). Системная логика: Intel C204 PCH чипсет. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4x 240-pin DDR3 DIMM разъёма; поддержка До 32 GB DDR3 ECC Un-Buffered память (UDIMM). Поддерживаемый тип и режимы RAM: 1333/1600MHz*** ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Сетевые контроллеры и подключение: Intel 82579LM и 82574L, 2x Gigabit LAN портов; Virtual Machine Device Queues High efficient I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Практическая задача X9SCM-F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: Intel Xeon процессор E3-1200 & v2 серии, Intel 2nd поколения и 3rd поколения Core i3, Intel Pentium и Celeron процессоры *** *; разъём H2 (LGA 1155).
  • Форм-фактор и габариты: uATX; 9.6" x 9.6", (24.4cm x 24.4 cm).
  • Оперативная память: 4x 240-pin DDR3 DIMM разъёма; поддержка До 32 GB DDR3 ECC Un-Buffered память (UDIMM).
  • Тип и режимы памяти: 1333/1600MHz*** ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Intel 82579LM и 82574L, 2x Gigabit LAN портов; Virtual Machine Device Queues High efficient I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт.
  • SATA: 4x SATA2 (3Gb/s) w/ RAID 0, 1, 5, 10; 2x SATA3 (6Gb/s) w/ RAID 0, 1; 6 SATA портов; 6 SATA hard drives поддерживается.
  • PCIe: 2 (x8) PCI-E 3.0 в x8 слоты***; 2 (x4) PCI-E 2.0 в x8 слоты.
  • USB: 9x USB 2.0 портов Всего (2x сзади + 6x через внутреннюю колодку + 1x type A).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC.
  • Охлаждение: Всего of 5 разъёмы вентиляторов supporting До 5 вентиляторов; Five 4-pin разъёмы вентиляторов; 5x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X9SCM-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E3-1200 & v2 серии, Intel 2nd поколения и 3rd поколения Core i3, Intel Pentium и Celeron процессоры *** *; разъём H2 (LGA 1155). Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4x 240-pin DDR3 DIMM разъёма; поддержка До 32 GB DDR3 ECC Un-Buffered память (UDIMM); 1333/1600MHz*** ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-113MTQ-330CB, CSE-113MTQ-R400CB. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X9SCM-FIntel Xeon процессор E3-1200 & v2 серии, Intel 2nd поколения и 3rd поколения Core i3, Intel Pentium и Celeron процессоры *** *; разъём H2 (LGA 1155)4x 240-pin DDR3 DIMM разъёма; поддержка До 32 GB DDR3 ECC Un-Buffered память (UDIMM); Intel 82579LM и 82574L, 2x Gigabit LAN портов; Virtual Machine Device Queues High efficient I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X9SCM-IIFIntel Xeon процессор E3-1200 & v2 серии, Intel 2nd поколения и 3rd поколения Core i3, Intel Pentium и Celeron процессоры *** *; разъём H2 (LGA 1155)4x 240-pin DDR3 DIMM разъёма; поддержка До 32 GB DDR3 ECC Un-Buffered память (UDIMM); Intel 82574L, 2x Gigabit LAN портов; Virtual Machine Device Queues High efficient I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X9SCL-FIntel Xeon процессор E3-1200 & v2 серии, Intel 2nd поколения и 3rd поколения Core i3, Intel Pentium и Celeron процессоры *** *; разъём H2 (LGA 1155)4x 240-pin DDR3 DIMM разъёма; поддержка До 32 GB DDR3 ECC Un-Buffered память (UDIMM); Intel 82579LM и 82574L, 2x Gigabit LAN портов; Virtual Machine Device Queues High efficient I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x Gigabit Ethernet LAN портов: Intel 82579LM и Intel 82574L; 1x RJ45 Выделенная LAN IPMI порт
X9SCE-FIntel Xeon процессор E3-1200 & v2 серии, Intel 2nd поколения и 3rd поколения Core i3, Intel Pentium и Celeron процессоры *** *; разъём H2 (LGA 1155)4x 240-pin DDR3 DIMM разъёма; поддержка До 32 GB DDR3 ECC Un-Buffered память (UDIMM)

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X9SCM-F. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Кабели интерфейсов CBL-0044L — 2 шт., Заглушка I/O MCP-260-00027-0N — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-0044L. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X9SCM-F-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.5 V, 1.35V
Ёмкость и слоты памяти
4x 240-pin DDR3 DIMM разъёма; поддержка До 32 GB DDR3 ECC Un-Buffered память (UDIMM)
Ёмкость модулей DIMM
8GB, 4GB, 2GB, 1GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
1333/1600MHz*** ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon процессор E3-1200 & v2 серии, Intel 2nd поколения и 3rd поколения Core i3, Intel Pentium и Celeron процессоры *** *; разъём H2 (LGA 1155)
Сокет процессора
LGA 1155
Чипсет
Intel C204 PCH чипсет

Интерфейсы и расширение

COM-порты и колодки
2x Fast UART 16550 serial порт (Один колодка и Один сзади порт)
Super I/O
Nuvoton NCT6776F
Видеовыход VGA
BMC integrated Matrox G200; 1x VGA порт
Порты USB
9x USB 2.0 портов Всего (2x сзади + 6x через внутреннюю колодку + 1x type A)
Сетевые контроллеры
Intel 82579LM и 82574L, 2x Gigabit LAN портов; Virtual Machine Device Queues High efficient I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI)
Сетевые порты
2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
Слоты PCIe
2 (x8) PCI-E 3.0 в x8 слоты***; 2 (x4) PCI-E 2.0 в x8 слоты

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00027-0N
1 шт.; Стандартная заглушка I/O
Комплект: Кабели интерфейсов CBL-0044L
2 шт.; 57.5CM SATA плоский S-S PBF
Комплект: Материнская плата MBD-X9SCM-F
1 шт.; X9SCM-F Материнская плата
Условия совместимости шасси
Для большинства плат нового поколения Intel Xeon рекомендуется шасси ревизии K; точную модификацию корпуса согласуют при подборе.

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6", (24.4cm x 24.4 cm)
Форм-фактор
uATX

Накопители

SATA DOM
1x DOM (Disk on Module) power разъём
Контроллер и порты SATA
4x SATA2 (3Gb/s) w/ RAID 0, 1, 5, 10; 2x SATA3 (6Gb/s) w/ RAID 0, 1
Порты Serial ATA
6 SATA портов; 6 SATA hard drives поддерживается

Питание и охлаждение

Вентиляторы и охлаждение
Всего of 5 разъёмы вентиляторов supporting До 5 вентиляторов; Five 4-pin разъёмы вентиляторов; 5x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, ±12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, HT, память, Напряжения чипсета.; 5-фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.60V
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; FC temperature sensing logic; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы; +5V Индикатор дежурного питания
Управление питанием
ACPI / ACPM Управление питанием; Принудительное выключение кнопкой питания; Настройка включения после восстановления питания; Внутренний/External modem ring-on

Управление и безопасность

Подключение TPM
1x TPM колодка
Программное обеспечение управления
IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка; SuperDoctor III; Watch Dog; NMI
Тип BIOS
64Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC
Функции BIOS
DMI (SMBIOS) 2.7; ACPI 4.0; PCI 2.3; Поддержка USB-клавиатуры

Отзывы о товаре

brightway15.01.2026

5/5

Нужна была плата mATX с двумя гигабитными портами для компактного сервера, и этот вариант подошел на замену. После установки машина загрузилась, VGA и сеть появились сразу, дальше осталось только вернуть данные на место. Для старой платформы получилось очень кстати.

Плюсы товара

Сеть появилась сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие требования по процессорной части важно проверить, чтобы плата MBD-X9SCM-F-B работала в вашей серверной сборке?

Плата рассчитана на процессоры Intel Xeon с сокетом LGA1155 и использует чипсет Intel C204. Перед сборкой убедитесь, что выбранный процессор совместим по сокету и классу с этой платформой.

На что обратить внимание при подборе памяти, чтобы не потерять производительность или не упереться в невозможность конфигурации?

Плата поддерживает 4 модуля DDR3. Поэтому при планировании объема и состава памяти учитывайте число слотов и тип DDR3, иначе можно получить некорректную или неполную конфигурацию.

Если вы строите конфигурацию с несколькими накопителями, какие ограничения по накопителям заложены на плате?

На плате предусмотрено 2 порта SATA3 и 4 порта SATA2. При подборе дисков и планировании скорости важно учитывать, что часть накопителей будет подключаться через SATA2, что может повлиять на ожидаемую производительность.

Что важно проверить для удаленного администрирования, если сервер должен обслуживаться вне привычной локации?

На плате предусмотрено удаленное управление IPMI 2.0. Это означает, что вы можете организовать администрирование через IPMI 2.0, но для работы в инфраструктуре должны быть доступны сетевые подключения.

Как сетевые интерфейсы и видеовывод на этой плате влияют на выбор способа подключения сервера при развертывании?

Плата имеет 2 x Gigabit LAN и видеовывод VGA. Это стоит учитывать при планировании способа доступа: основной сценарий — управление/доступ через два гигабитных интерфейса, а VGA может потребоваться для локальной диагностики на этапе внедрения.
