Артикул: MBD-X14SRA-T

Наличие уточняйте

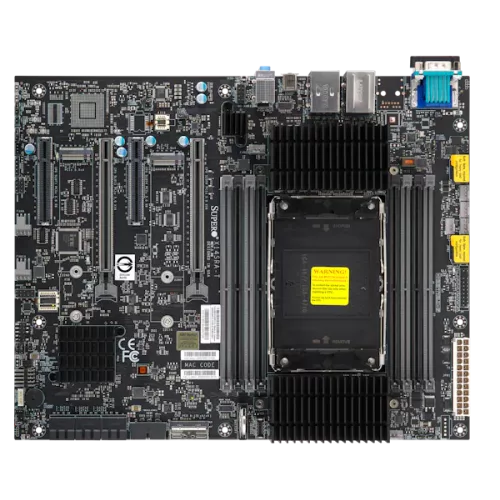

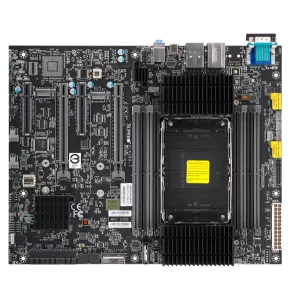

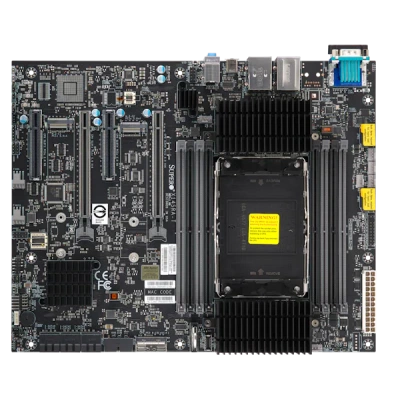

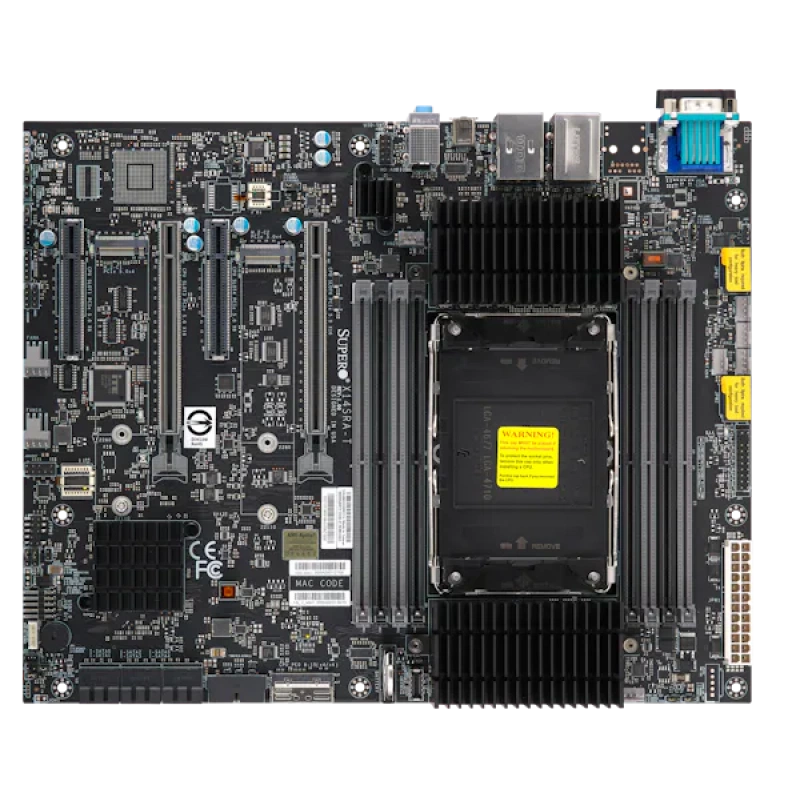

Материнская плата Supermicro X14SRA-⁠T MBD-⁠X14SRA-⁠T

Цена последней отгрузки со склада:

79 900 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro

Материнская плата Supermicro X14SRA-T - это рабочая платформа формата ATX для однопроцессорных систем на базе Intel Xeon 600 Processor for Workstation. Плата рассчитана на установку процессора в разъем Single E2 (LGA 4710-2), поддерживает до 86 ядер и процессоры с тепловым пакетом до 350 Вт. Это решение ориентировано на создание рабочей станции с высокой вычислительной плотностью, современными интерфейсами и расширенными возможностями по памяти и накопителям.

Функциональные возможности

Функциональность X14SRA-T проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.384cm).
  • Оперативная память: 8 разъёмов DIMM.
  • Тип и режимы памяти: 5200 MT/s.
  • Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Marvell AQC113; 1 RJ45; 1 RJ45.
  • SATA: 6 SATA портов; RAID 0/1/5/10.
  • M.2: Интерфейс M.2: 2 PCIe 5.0; Формат: 2280/22110; Ключ: M-key.
  • Охлаждение: 7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); Регулировка оборотов вентиляторов; Три зоны охлаждения.
  • Системная логика: Intel W890.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X14SRA-T подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 8 разъёмов DIMM; 5200 MT/s. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X14SRA-T8 разъёмов DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Marvell AQC113; 1 RJ45; 1 RJ45
X14SRA-F8 разъёмов DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Intel Ethernet-контроллер I210-AT; 1 RJ45; 1 RJ45
X14SRG-TFОдин E2 (LGA 4710-2); Intel Xeon 600 процессор для WorkstationКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM; Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 3DS RDIMM; 8 DDR5 ECC регистровая RDIMM/3DS RDIMM, DDR5-6400MT/s До Всего 2TB; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Realtek RTL8211F PHY (выделенный для IPMI), Выделенная LAN для IPMI; 2 LAN с Intel E610; 1 RJ45 1 GbE LAN порт(ы) (Intel PHY I219LM LAN-контроллер); 2 RJ45 10 GbE LAN порт(ы) (Intel E610); 1 RJ45 1 GbE Dedicated BMC LAN порт(ы) (ASPEED AST2600 BMC); Два 10GbE LAN с Intel E610-XAT2 + 1 GbE LAN с Intel I219-LM
X14SAZ-F1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессорыКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 256GB 5600MT/s ECC/non-ECC DDR5 UDIMM; До 256GB небуферизованная ECC/non-ECC UDIMM/CUDIMM, DDR5-5600MHz, в 4 разъёма DIMM; 2 RJ45 2.5 GbE LAN порт(ы) (Intel I226LM Ethernet-контроллер); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC); Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Рабочая влажность: 10% - 85%. Влажность хранения: 10% - 95%. Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X14SRA-T. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X14SRA-T

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и слоты памяти
8 разъёмов DIMM
Ёмкость модулей DIMM
16GB, 24GB, 32GB, 48GB, 64GB, 96GB, 128GB, 256GB
Количество разъёмов DIMM
8
Тип и скорость памяти
5200 MT/s

Процессорная подсистема

Чипсет
Intel W890

Интерфейсы и расширение

Последовательные порты
1 COM
Сетевые контроллеры
1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Marvell AQC113
Сетевые порты
1 RJ45; 1 RJ45

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.384cm)
Относительная влажность хранения
10% - 95%
Рабочая относительная влажность
10% - 85%
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-20°C - 60°C (-4°F - 140°F)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
6 SATA портов; RAID 0/1/5/10
Разъёмы M.2
Интерфейс M.2: 2 PCIe 5.0; Формат: 2280/22110; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); Регулировка оборотов вентиляторов; Три зоны охлаждения
Дополнительные функции
Контроль вскрытия корпуса; Защита CPU при перегреве; Platform Environment управление Interface (PECI)/(TSI); Power supply мониторинг
Контроль напряжений
память, CPU, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, Vmem, Vcore
Контроль температуры
Температура системы; Температура памяти; NVMe temperature; Температура CPU; Температура PCH; GPU temperature; температура периферии
Светодиодные индикаторы
Индикатор перегрева CPU/системы; вентилятор failed LED; LAN activity LED; HDD activity LED; Power/suspend-state indicator LED; M.2 LED
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI, Принудительное выключение кнопкой питания, Wake-on-LAN, S4/S5

Управление и безопасность

Программное обеспечение управления
Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), SAA (limited Поддержка), SuperO Booster
Тип BIOS
AMI 64MB SPI Flash EEPROM; AMI 64MB SPI Flash EEPROM; AMI 64MB SPI Flash EEPROM; AMI 64MB SPI Flash EEPROM; AMI 64MB SPI Flash EEPROM; AMI 64MB SPI Flash EEPROM
Функции BIOS
Райзер card auto-detection Поддержка

Отзывы о товаре

Карина Панова17.03.2025

5/5

Плату поставили в рабочую станцию под Xeon 600, после запуска память и накопители появились сразу. Отдельно проверяли, что по месту хватит для крупного процессора и охлаждения, потому что корпус уже был собран. Сейчас система загружается без лишних доработок, для нашей задачи это оказалось удобно.

Плюсы товара

Память и накопители появились сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Как подобрать ECC-память DDR5, чтобы не выйти за пределы поддерживаемых объёмов и частот?

Плата поддерживает DDR5 ECC RDIMM, DDR5 ECC 3DS RDIMM и DDR5 ECC MRDIMM. Максимальные объёмы и частоты зависят от типа модулей и режима установки (например, для MRDIMM указаны более высокие частоты). При подборе важно совместить нужный объём, тип RDIMM/3DS/MRDIMM и частоту с поддерживаемыми лимитами.

Если планируете RAID на NVMe, что важно проверить до заказа комплектующих?

Для NVMe предусмотрен Intel Virtual RAID on CPU 0/1, но для этого требуется VROC Key. Поэтому при проектировании RAID на NVMe заранее уточните наличие VROC key; без него рассчитывайте на сценарии, которые не требуют VROC.

Какие интерфейсы хранения у этой платы нужно различать, чтобы правильно подключить SSD разного формата?

Накопители делятся на SATA 6 Гбит/с (RAID 0/1/5/10) и PCIe-накопители: 2 слота M.2 (PCIe 5.0 x4, M-Key 2280/22110) плюс MCIO-разъём для 2 U.2 по кабелю. Перед закупкой важно сопоставить формат SSD (M.2 или U.2) с нужным разъёмом (M.2 или MCIO) и кабельной схемой.

Какие требования по охлаждению и мощности стоит учесть, чтобы плата нормально работала в производительной конфигурации?

Для CPU указано до 350 Вт, а также упомянуто требование учитывать охлаждение до 350 Вт для стабильной эксплуатации. Поэтому при сборке рабочей станции важно закладывать соответствующее охлаждение и контроль вентиляторов/мониторинг, иначе возможны ограничения по производительности из‑за температур.

Можно ли использовать удалённое управление и какие порты/механизмы важно заранее спланировать?

На плате заявлена управленческая поддержка через OpenBMC отсутствует в явных атрибутах, но есть поддержка AMT/vPro через Intel I219LM. Также предусмотрен набор для управления и мониторинга питания/температуры. Перед внедрением важно проверить, что ваша схема удалённого администрирования опирается на vPro/AMT именно через I219LM и корректно настроить сетевой доступ к этому интерфейсу.
