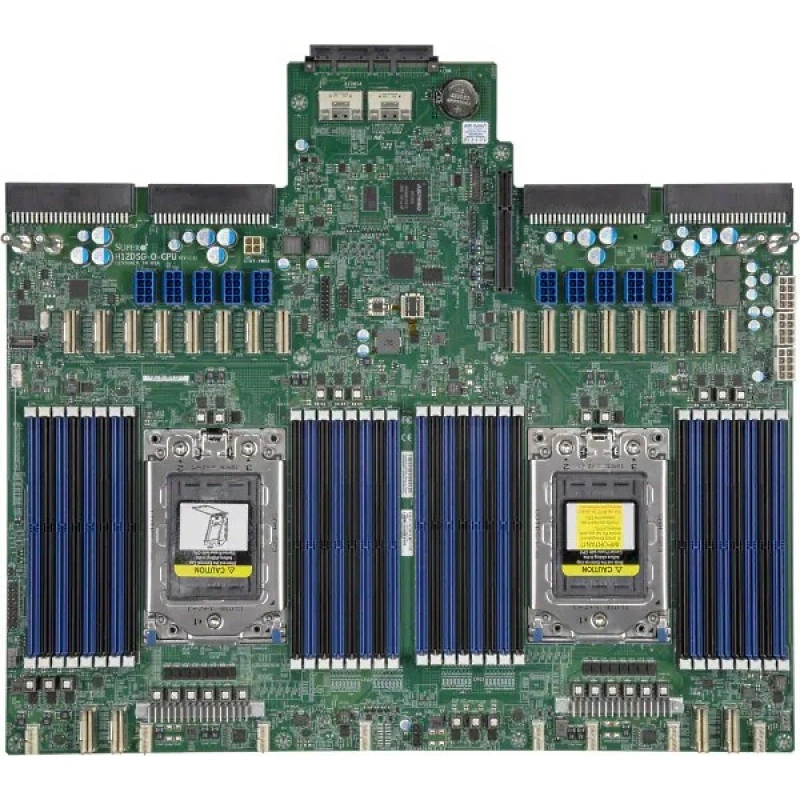

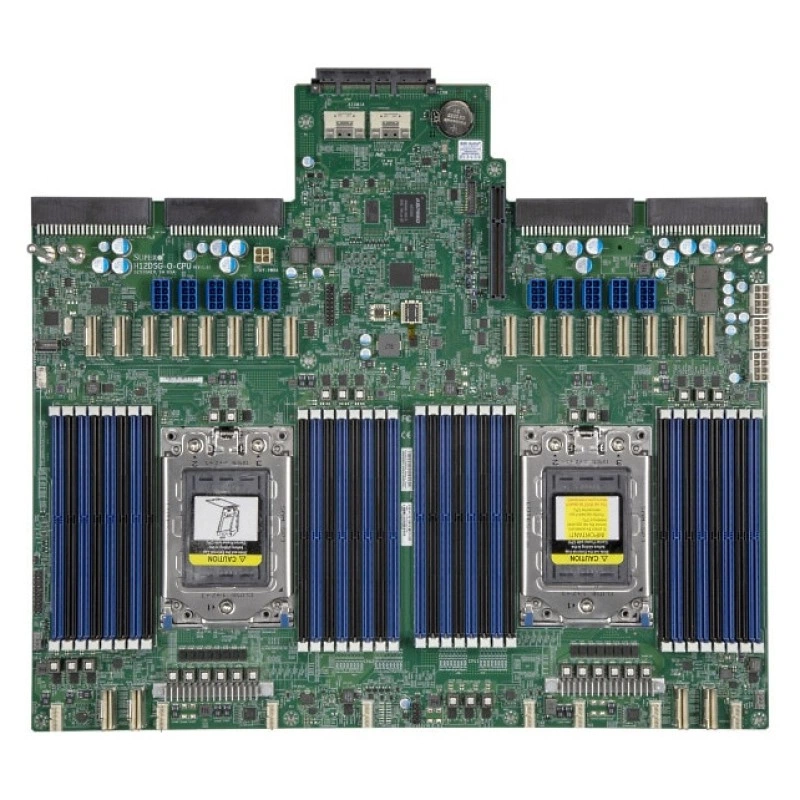

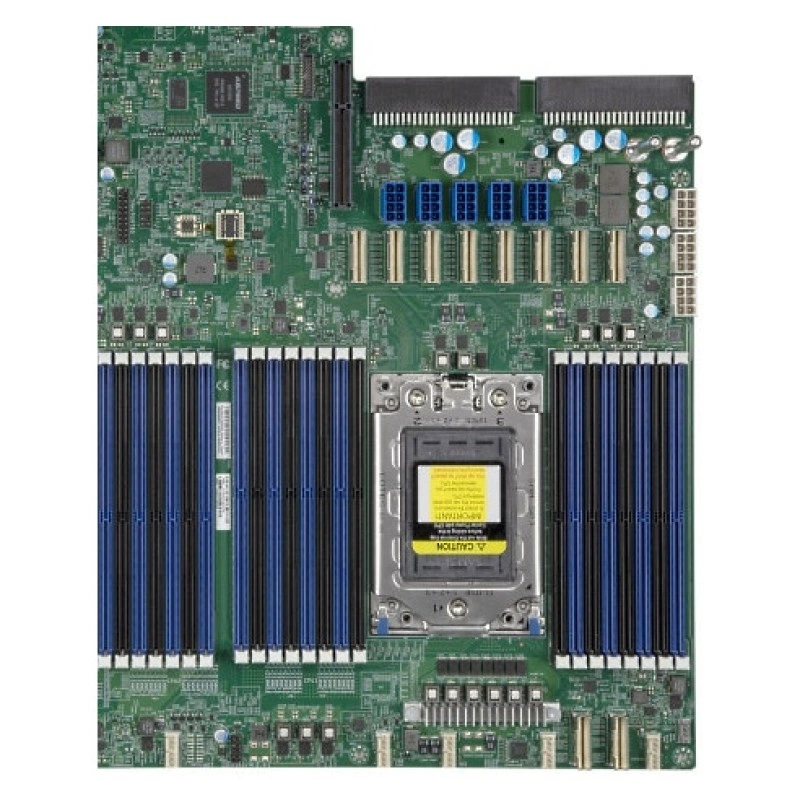

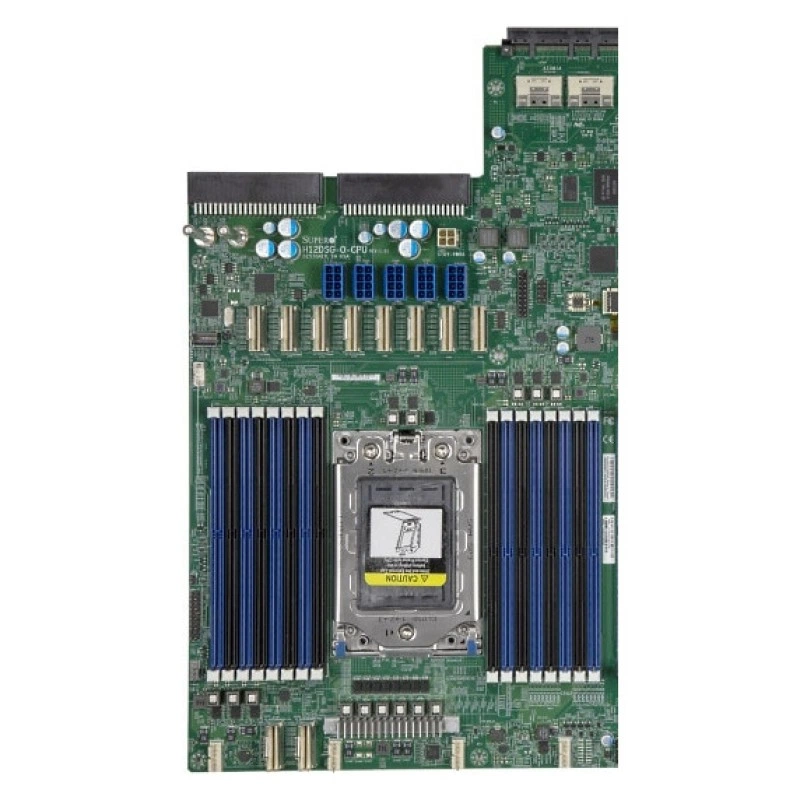

Материнская плата Supermicro H12DSG-O-CPU (For A+ Server Only) MBD-H12DSG-O-CPU

Основная информация о материнской плате Supermicro MBD-H12DSG-O-CPU

Материнская плата Supermicro MBD-H12DSG-O-CPU предназначена для серверных конфигураций с несколькими процессорными узлами. При комплектации ориентируются на аппаратную модель H12DSG-O-CPU. Поддерживаемая процессорная конфигурация: Два AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3.

Формат платы — Проприетарный. Её габариты составляют 17" x 14.7" (43.2cm x 37.3cm). Системная логика: Система на кристалле SoC. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 32 разъёма DIMM; поддержка До 8TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks. Поддерживаемый тип и режимы RAM: DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами. Сетевые контроллеры и подключение: OCP 3.0 NIC слот с NCSI interface через AIOM слот; Provided через AIOM; 1 RJ45 выделенный IPMI порт через I/O Плата (AOM-PIO-i2G). Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Практическая задача H12DSG-O-CPU — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. В многопроцессорной системе память и доступ к устройствам распределяют с учётом топологии CPU. Это влияет на настройку виртуальных машин и задержки обращения к данным.

Управление: Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

• Процессорная подсистема: Два AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3.
• Форм-фактор и габариты: Проприетарный; 17" x 14.7" (43.2cm x 37.3cm).
• Оперативная память: 32 разъёма DIMM; поддержка До 8TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks.
• Тип и режимы памяти: DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами.
• Сеть: OCP 3.0 NIC слот с NCSI interface через AIOM слот; Provided через AIOM; 1 RJ45 выделенный IPMI порт через I/O Плата (AOM-PIO-i2G).
• SATA: Marvell 88SE9230 контроллер для 2 SATA3 (6 Gbps) портов; RAID 1; 2 SATA3 (6 Gbps) портов.
• PCIe: 20 PCI-E 4.0 x8 SlimSAS до PCI-E Плата (AOM-PCIE4-418N-1).
• USB: 2 USB 3.0 портов через I/O Плата (AOM-PIO-i2G).
• Управление: Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC.
• Охлаждение: До 8 состояние вентиляторов контроль оборотов; До 8x 6-pin разъёмы вентиляторов; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро H12DSG-O-CPU подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 32 разъёма DIMM; поддержка До 8TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата H12DSG-O-CPU. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
