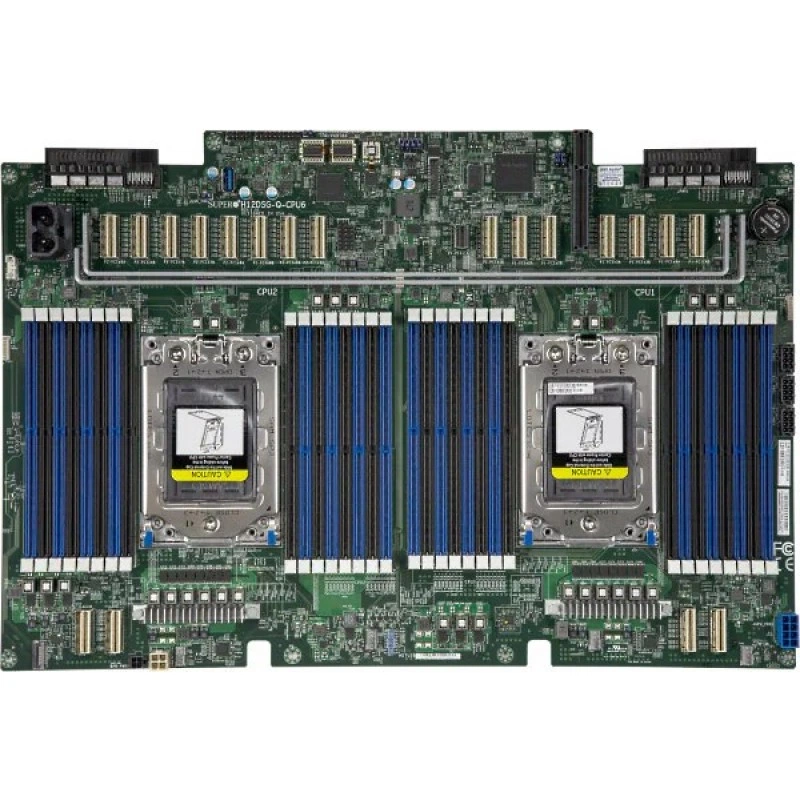

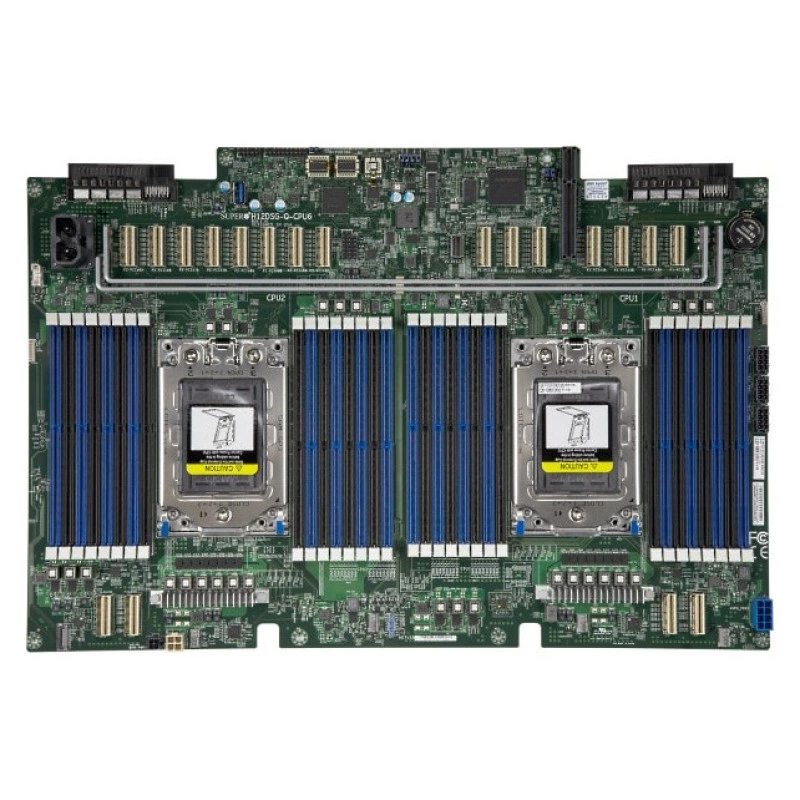

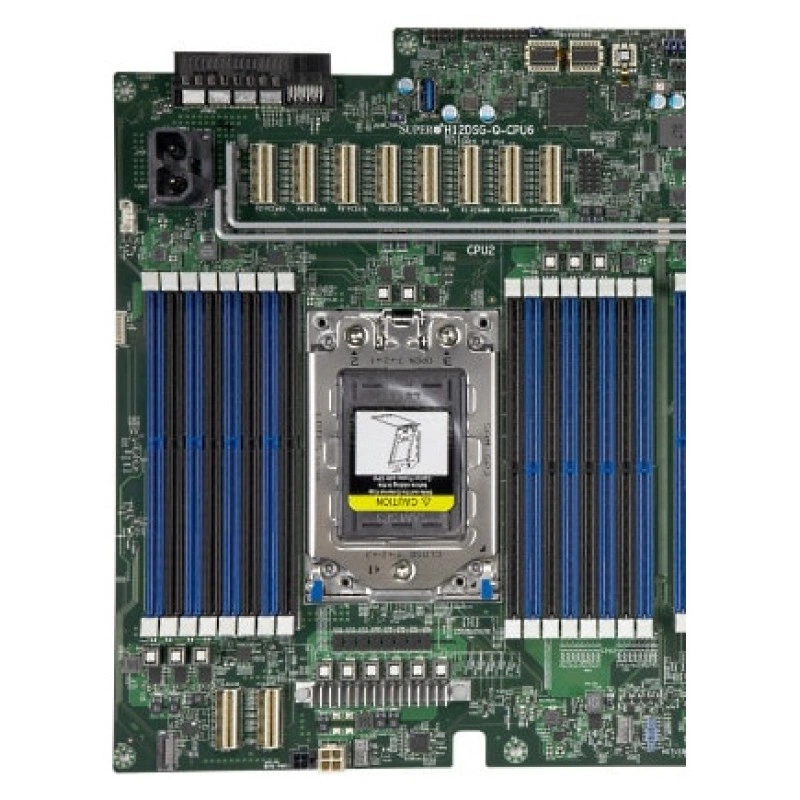

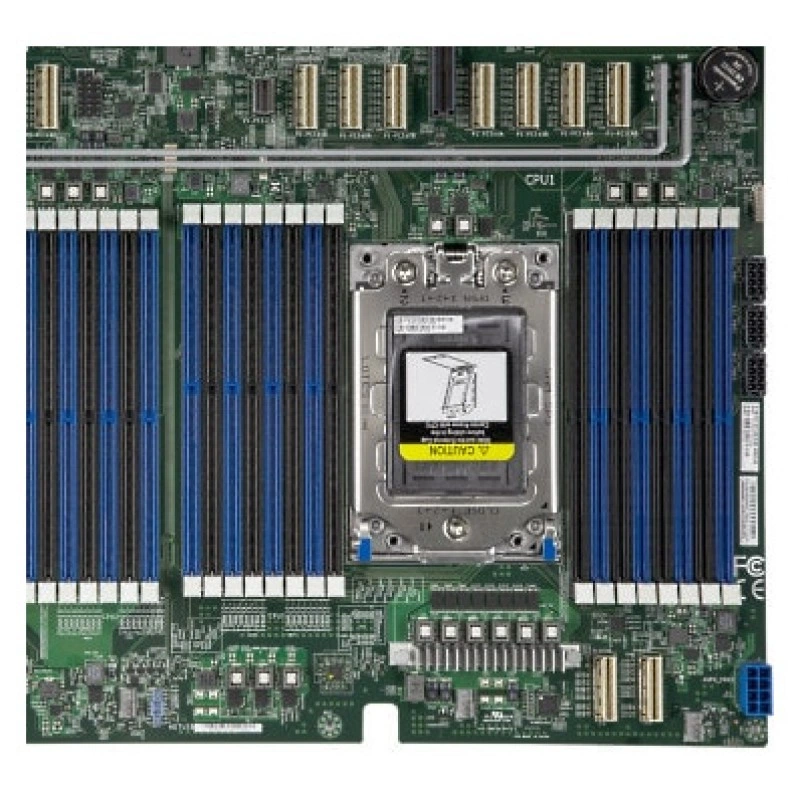

Материнская плата Supermicro H12DSG-Q-CPU6 (For A+ Server Only) MBD-H12DSG-Q-CPU6

Основная информация о материнской плате Supermicro MBD-H12DSG-Q-CPU6

Материнская плата Supermicro MBD-H12DSG-Q-CPU6 предназначена для серверных конфигураций с несколькими процессорными узлами. При комплектации ориентируются на аппаратную модель H12DSG-Q-CPU6. Поддерживаемая процессорная конфигурация: Два AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3.

Формат платы — Проприетарный. Её габариты составляют 17.32" x 11.8" (44cm x 30cm). Системная логика: Система на кристалле SoC. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 32 разъёма DIMM; поддержка До 8TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks. Поддерживаемый тип и режимы RAM: DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами. Сетевые контроллеры и подключение: 1 RJ45 выделенный IPMI порт через I/O Плата (AOM-PIO-i2XT). Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Плата H12DSG-Q-CPU6 задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. При двух и более CPU доступная суммарная память ещё не описывает её локальность. Для равномерной работы узлов важно согласовать заполнение DIMM и размещение нагрузки.

Управление: Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2600 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

• Процессорная подсистема: Два AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3.
• Форм-фактор и габариты: Проприетарный; 17.32" x 11.8" (44cm x 30cm).
• Оперативная память: 32 разъёма DIMM; поддержка До 8TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks.
• Тип и режимы памяти: DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами.
• Сеть: 1 RJ45 выделенный IPMI порт через I/O Плата (AOM-PIO-i2XT).
• SATA: 4 SATA3 (6 Gbps) портов через SlimSAS.
• PCIe: 19 PCI-E 4.0 x8 SlimSAS; 1 PCI-E 4.0 x4/SATA3 x4 hybrid SlimSAS.
• USB: 2 USB 3.0 портов через I/O Плата (AOM-PIO-i2XT).
• Управление: Поддержка Intelligent Platform Management Interface v. 2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2600 BMC.
• Охлаждение: Controlled через вентилятор Плата (AOM-228G-FAN);; До 4 состояние вентиляторов контроль оборотов; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро H12DSG-Q-CPU6 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 32 разъёма DIMM; поддержка До 8TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата H12DSG-Q-CPU6. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
