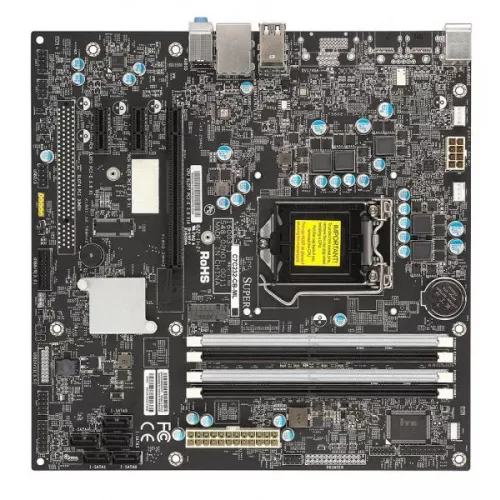

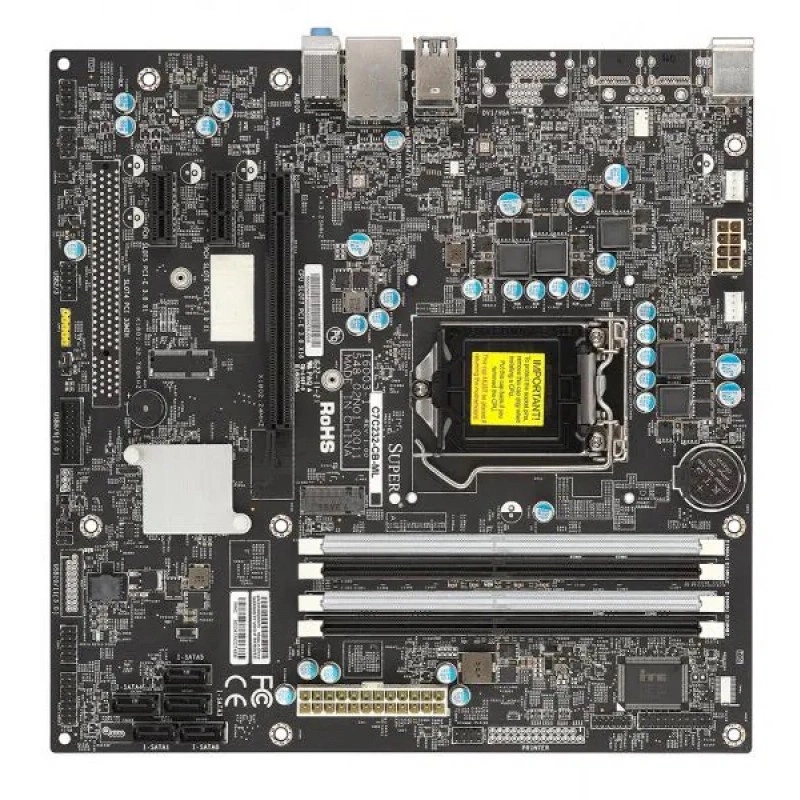

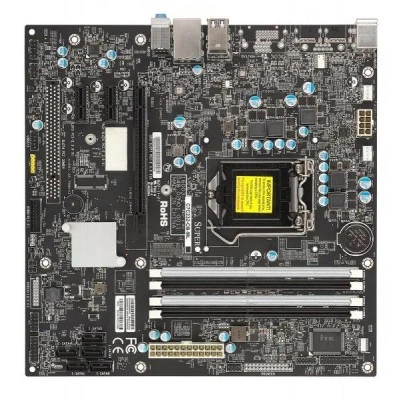

Материнская плата Supermicro C7C232-CB-ML

Основная информация о материнской плате Supermicro

Supermicro C7C232-CB-ML - материнская плата формата Micro-ATX для серверных и настольных систем на платформе Intel LGA 1151. Модель предназначена для процессоров Intel Xeon E3-1200 v5/v6, а также Intel Core i3/i5/i7 6-го и 7-го поколений, Celeron и Pentium. Плата построена на чипсете Intel C232 и относится к линейке решений с одним процессорным сокетом.

Функциональные возможности

Функциональность C7C232-CB-ML проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

• Процессорная подсистема: Intel Xeon процессор E3-1200 v6/v5, Intel 6-го/7-го поколения Core i3 серии, Intel 6-го/7-го поколения Core i5 серии, Intel 6-го/7-го поколения Core i7 серии; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP.
• Форм-фактор и габариты: Micro-ATX.
• Оперативная память: 4 разъёма DIMM; До 64GB небуферизованная non-ECC UDIMM, DDR4-2400MT/s.
• Тип и режимы памяти: 2400/2133/1866 MT/s SDRAM 72-bit, 288-pin DIMM с позолоченными контактами.
• Сеть: 1 LAN с Intel Один Ethernet PHY i219V.
• SATA: Intel C232 контроллер для 5 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 4 SATA портов через OCuLink (или PCIE3.0 x4 для NVMe).
• M.2: Формат: 2242.
• PCIe: 1 PCIe 3.0 x16,; 2 PCIe 3.0 x1.
• USB: 4 USB 3.2 Gen1 порт(ы) (4 сзади).
• Охлаждение: 2x 4-pin разъёмы вентиляторов (До 2 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов; PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов.
