Артикул: MBD-X14SBH-AP

Наличие уточняйте

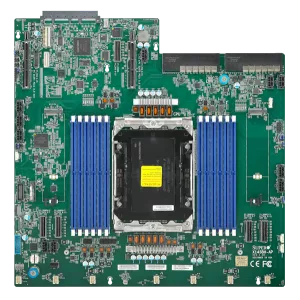

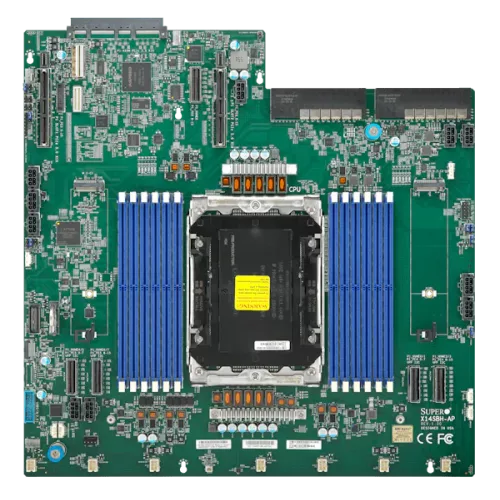

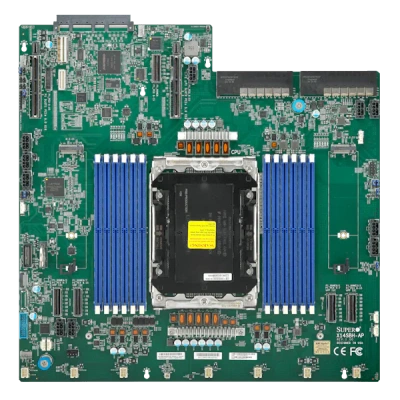

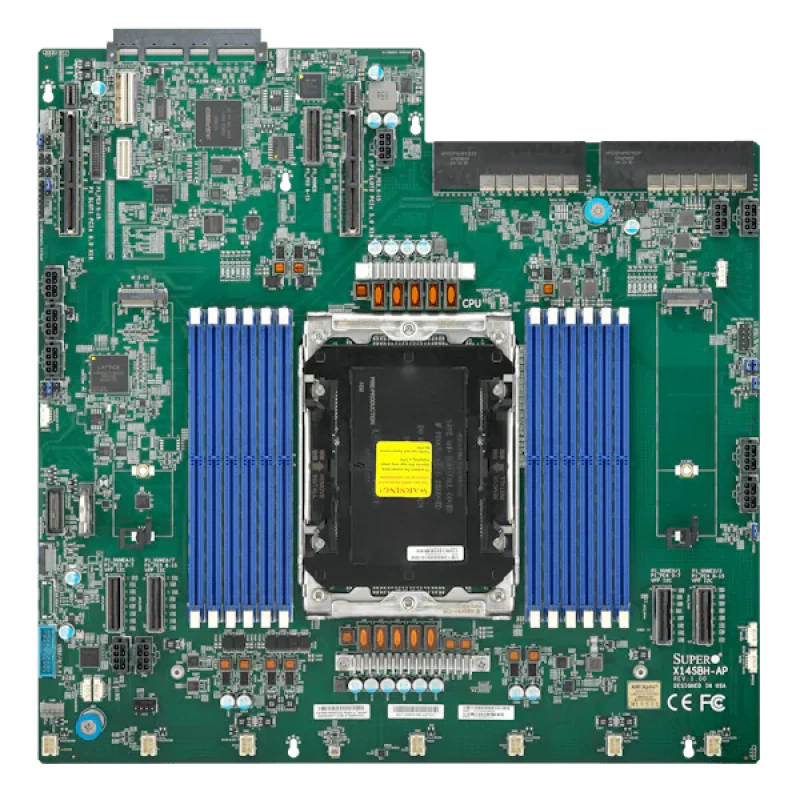

Материнская плата Supermicro X14SBH-⁠AP MBD-⁠X14SBH-⁠AP

Цена последней отгрузки со склада:

89 400 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro

Функциональные возможности

При проектировании сервера на X14SBH-AP сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2600 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём BR (LGA-7529); Intel Xeon 6900 серии с P-cores и Intel Xeon 6+ процессоры; *BIOS 2.0 или новее is требуется до Поддержка Intel Xeon 6+ процессоры.
  • Форм-фактор и габариты: Проприетарный; 13" x 12.89" (33.02cm x 32.74cm).
  • Оперативная память: Количество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 8800MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 1.5TB 8000MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 3DS RDIMM (P-core только); До 3TB с скорости До 8800 MT/s (1DPC) в 12 разъёмов DIMM.
  • Сеть: AIOM для LAN; 1 RJ45 LAN порт(ы).
  • M.2: 2 M.2 PCIe 5.0 x2 слоты (M-key 2280/22110/25110).
  • USB: 3 USB 3.2 Gen1 порт(ы) (колодка).
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: Регулировка оборотов вентиляторов.
  • Безопасность: 1 TPM колодка; 1 TPM 2.0 Встроенный; Trusted Platform Module (TPM) 2.0.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X14SBH-AP подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём BR (LGA-7529); Intel Xeon 6900 серии с P-cores и Intel Xeon 6+ процессоры; *BIOS 2.0 или новее is требуется до Поддержка Intel Xeon 6+ процессоры. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 8800MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 1.5TB 8000MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 3DS RDIMM (P-core только); До 3TB с скорости До 8800 MT/s (1DPC) в 12 разъёмов DIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X14SBH-AP1 процессорный разъём BR (LGA-7529); Intel Xeon 6900 серии с P-cores и Intel Xeon 6+ процессоры; *BIOS 2.0 или новее is требуется до Поддержка Intel Xeon 6+ процессорыКоличество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 8800MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 1.5TB 8000MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 3DS RDIMM (P-core только); До 3TB с скорости До 8800 MT/s (1DPC) в 12 разъёмов DIMM; AIOM для LAN; 1 RJ45 LAN порт(ы)
X14SBT-GAP1 процессорный разъём BR (LGA-7529); Intel Xeon 6900 серии с P-cores и Intel Xeon 6+ процессоры; *BIOS 2.0 или новее is требуется до Поддержка Intel Xeon 6+ процессорыКоличество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 8800MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 1.5TB 8000MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 3DS RDIMM (P-core только); До 3TB с скорости До 8800 MT/s (1DPC) в 12 разъёмов DIMM
X14SBH1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM/3DS RDIMM; Максимум памяти (2DPC): До 4TB 6000MT/s ECC DDR5 RDIMM/3DS RDIMM; *BIOS 1.5b или новее is требуется до Поддержка скорость памяти До 6000MT/s в 2DPC; До 512GB MRDIMM с скорости До 8000 MT/s (1DPC) или 4TB of RDIMM(3DS) с скорости До 6400 MT/s (1DPC) или 6000 MT/s (2DPC) в 16 разъёмов DIMM; 1 RJ45 LAN порт(ы)
X14DBM-AP2 процессорных разъёма BR (LGA-7529); Intel Xeon 6900 серии с P-cores и Intel Xeon 6+ процессорыКоличество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 6TB 8800MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 6TB 8800MT/s ECC DDR5 MRDIMM (E-core только); Поддержка DDR5-RDIMM 6400MT/s в 24 разъёма DIMM; Поддержка DDR5-MRDIMM 8800MT/s в 24 разъёма DIMM; Modular design. 24 DIMM, AIOM, До 24 drives Поддержка.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X14SBH-AP. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X14SBH-AP

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 8800MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 1.5TB 8000MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 3DS RDIMM (P-core только)
Ёмкость и слоты памяти
До 3TB с скорости До 8800 MT/s (1DPC) в 12 разъёмов DIMM
Количество разъёмов DIMM
12

Процессорная подсистема

Количество ядер
P-cores: До 128C; E-cores: До 288C
Поддерживаемые процессоры
1 процессорный разъём BR (LGA-7529); Intel Xeon 6900 серии с P-cores и Intel Xeon 6+ процессоры; *BIOS 2.0 или новее is требуется до Поддержка Intel Xeon 6+ процессоры
Сокет процессора
LGA-7529
Количество процессорных разъёмов
1

Интерфейсы и расширение

Порты USB
3 USB 3.2 Gen1 порт(ы) (колодка)
Сетевой контроллер
AIOM для LAN
Сетевые порты
1 RJ45 LAN порт(ы)

Комплектация и совместимость

Условия и ограничения
поддержка До 500W TDP CPUs

Конструкция и условия эксплуатации

Габариты
13" x 12.89" (33.02cm x 32.74cm)
Форм-фактор
Проприетарный

Накопители

Разъёмы M.2
2 M.2 PCIe 5.0 x2 слоты (M-key 2280/22110/25110)

Питание и охлаждение

Вентиляторы и охлаждение
Регулировка оборотов вентиляторов
Дополнительные функции
Управление питанием ACPI; Контроль вскрытия корпуса; Управление включением после восстановления питания; M.2 NGFF разъём; UID
Контроль напряжений
+12V,+3.3V,+5V,+5V дежурное питание,Контроль напряжений CPU,Поддержка утилиты мониторинга,Системное управление,VBAT
Контроль температуры
Защита CPU при перегреве; Мониторинг температуры CPU и корпуса; PECI; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы; UID/удалённый UID LED

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка; 1 TPM 2.0 Встроенный
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО
Тип BIOS
AMI 64MB UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.5; UEFI 2.9; SMBIOS 3.7.0 или новее

Отзывы о товаре

Борис Тарасов14.10.2025

5/5

Собирали узел под SuperServer, поэтому нужен был именно такой проприетарный вариант. Плата встала в шасси, после сборки сервер запустился и память на 12 слотов увидели без задержек. Для крупной серверной конфигурации это оказался понятный базовый вариант.

Плюсы товара

Плата для SuperServer

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Нужно ли проектировать сервер/шасси под конкретный форм-фактор SuperServer, или плату можно ставить в любую сборку?

Плата указана как для SuperServer Only. Также приведены совместимые серверы (SYS-112HA-TN, SYS-212HA-TN), а форм-фактор — Proprietary. Поэтому при заказе и монтаже важно исходить из совместимой платформы и посадочного решения.

Какая основная инженерная проверка нужна для CPU: риск по TDP 500 Вт и сокет Single Socket BR (LGA-7529)?

Плата рассчитана на один процессор в сокете LGA-7529 и поддерживает TDP до 500 Вт. Перед установкой убедитесь, что выбранный CPU соответствует сокету и что в сервере обеспечены требования по питанию/охлаждению для TDP до 500 Вт.

Сколько слотов под M.2-накопители доступно и какие форм-факторы поддерживаются для PCIe 5.0 x2?

В карточке указаны 2 слота M.2 PCIe 5.0 x2 с ключом M-key и форм-факторами 2280, 22110 и 25110. При планировании массива NVMe учитывайте, что их всего два и они работают как PCIe x2.

Как не ошибиться с выбором памяти, если нужно максимизировать объем и скорость: MRDIMM vs RDIMM/3DS RDIMM и 1DPC?

По карточке для MRDIMM заявлена поддержка до 8800 MT/s при 1DPC и максимальный объем до 3 ТБ, а для RDIMM/3DS RDIMM скорость до 6400 MT/s. Если проект требует максимального объема и заданной скорости, важно выбирать тип модулей и режимы установки.

Какие возможности BMC и TPM предусмотрены для защищенной эксплуатации, и что это означает для удаленного администрирования?

У платы есть BMC ASPEED AST2600 и поддержка удаленного управления/диагностики, а также TPM 2.0: 1 разъем TPM и встроенный TPM 2.0. Это помогает выстроить удаленное администрирование и опираться на аппаратную основу безопасности в сервере.
