Артикул: MBD-X14SBM-TP4F

Наличие уточняйте

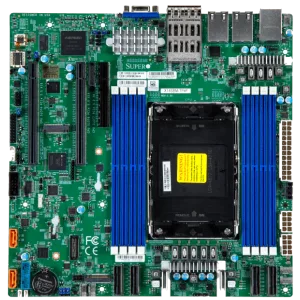

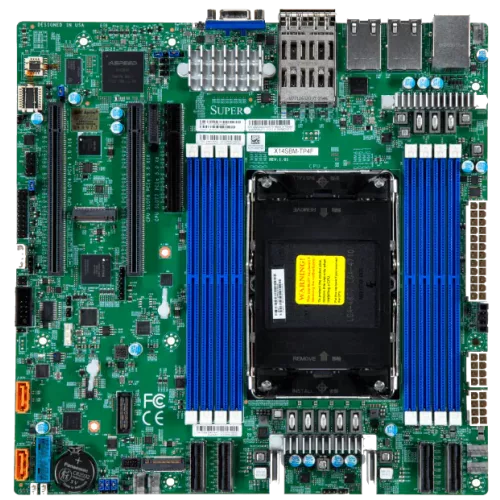

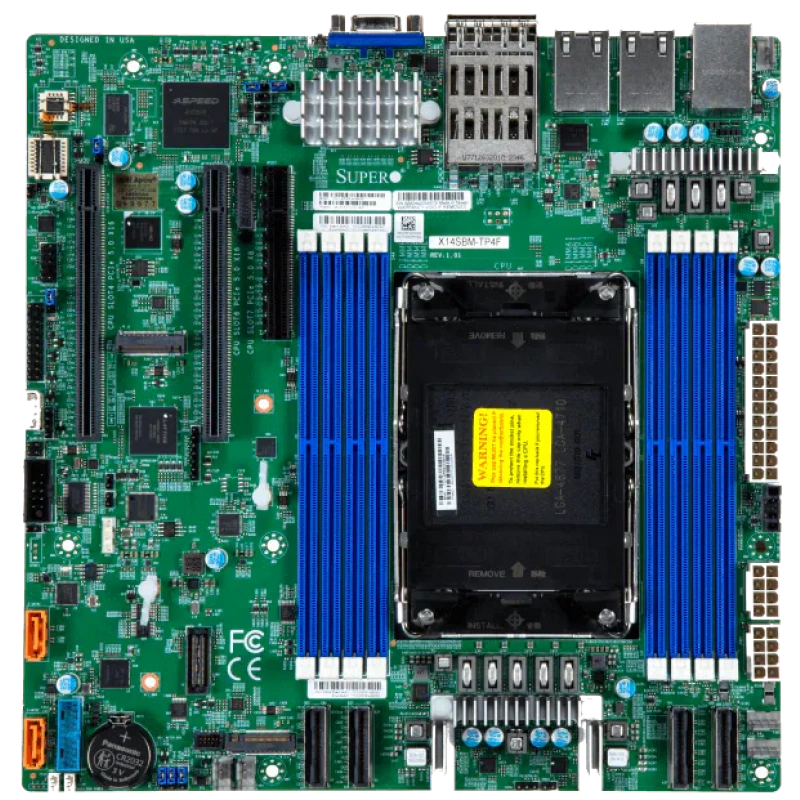

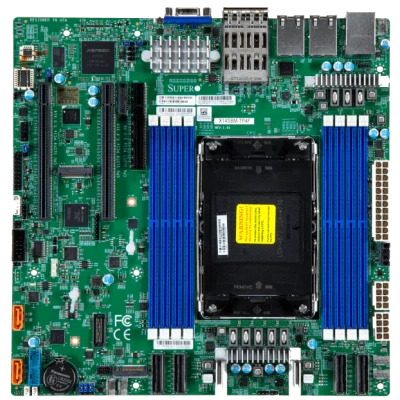

Материнская плата Supermicro X14SBM-⁠TP4F

Цена последней отгрузки со склада:

89 500 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro

Supermicro X14SBM-TP4F - это серверная материнская плата формата Micro-ATX для платформы на базе Intel Xeon 6700/6500 series processors with P-cores или 6700 series processors with E-cores. Плата рассчитана на установку одного процессора в сокет Single Socket E2 (LGA-4710) и поддерживает до 350 W TDP. Модель относится к линейке X14 UP Mainstream Server Board и ориентирована на построение компактных серверных систем с широкими возможностями расширения, сетевыми интерфейсами 10 GbE и удаленным администрированием.

Функциональные возможности

Плата X14SBM-TP4F задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2600 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores.
  • Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: Количество разъёмов: 8 разъёмов DIMM/8 каналов; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 3DS RDIMM; До 2TB ECC RDIMM DDR5-6400MT/s или До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM.
  • Сеть: 4 LAN с 10GBase-T и 10G SFP+ с Intel X710-TM4; 2 RJ45 10 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 SFP+ 10 GbE LAN порт(ы); 4 LAN с 2x 10GBase-T и 2x 10G SFP+ с Intel X710-TM4.
  • SATA: 2 SATA (6Gbps) через ASMediaASM1061; 4 USB 3.2 Gen1 (2 сзади, 2 через внутреннюю колодку), 2 SATA3 портов.
  • M.2: 2 M.2 PCIe 5.0 x2 слоты (M-key 2280/22110).
  • PCIe: 2 PCIe 5.0 x16 слоты; 1 PCIe 5.0 x8 слот; 4 PCIe 5.0 x8 через MCIO разъём слоты.
  • USB: 2 USB 3.2 Gen1 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (сзади); 4 USB 3.2 Gen1 (2 сзади, 2 через внутреннюю колодку), 2 SATA3 портов.
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X14SBM-TP4F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 8 разъёмов DIMM/8 каналов; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 3DS RDIMM; До 2TB ECC RDIMM DDR5-6400MT/s или До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X14SBM-TP4F1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 8 разъёмов DIMM/8 каналов; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 3DS RDIMM; До 2TB ECC RDIMM DDR5-6400MT/s или До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM; 4 LAN с 10GBase-T и 10G SFP+ с Intel X710-TM4; 2 RJ45 10 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 SFP+ 10 GbE LAN порт(ы); 4 LAN с 2x 10GBase-T и 2x 10G SFP+ с Intel X710-TM4
X14SBM-TFIntel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; 1 процессорный разъём E2 (LGA-4710) поддерживается, поддерживаемый TDP До 350W TDP; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores8 разъёмов DIMM; До 512GB ECC MRDIMM (P-core только), DDR5-8000MT/s; До 2TB 3DS ECC RDIMM, DDR5-6400MT/s; *Intel Xeon 6700/6500-series процессоры с P-cores is требуется до Поддержка MRDIMM; 2 LAN с 10GBase-T с Intel X710-AT2; 2 RJ45; 1 RJ45
X14SBW-TF1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.1a или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-coresКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM; 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 10GBase-T с IntelX550
X14SBI-TF1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores; Specific CPUs: Intel Xeon 6781P, 6761P, 6741P, 6731P, 6521PКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); До 2TB ECC RDIMM DDR5-6400MT/s и До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM; 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с 10GBase-T с IntelX550

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X14SBM-TP4F. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X14SBM-TP4F

Оперативная память

Каналы памяти
8
Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 8 разъёмов DIMM/8 каналов; Максимум памяти (1DPC): До 1TB 6400MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 512GB 8000MT/s ECC DDR5 MRDIMM (P-core только); Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 3DS RDIMM
Ёмкость и слоты памяти
До 2TB ECC RDIMM DDR5-6400MT/s или До 512GB MRDIMM DDR5-8000MT/s в 8 разъёмов DIMM
Количество разъёмов DIMM
8

Процессорная подсистема

Количество ядер
P-cores: До 144C
Поддерживаемые процессоры
1 процессорный разъём E2 (LGA-4710); Intel Xeon 6700/6500 серии с P-cores или 6700 серии с E-cores; *BIOS 1.2 или новее is требуется до Поддержка Intel Xeon 6700/6500-series процессоры с P-cores
Сокет процессора
LGA-4710
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA D-Sub разъём порт(ы)
Конфигурация PCIe
2 PCIe 5.0 x16 слоты; 1 PCIe 5.0 x8 слот; 4 PCIe 5.0 x8 через MCIO разъём слоты
Порты USB
2 USB 3.2 Gen1 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (сзади); 4 USB 3.2 Gen1 (2 сзади, 2 через внутреннюю колодку), 2 SATA3 портов
Последовательные порты
1 COM порт(ы) (колодка)
Сетевой контроллер
4 LAN с 10GBase-T и 10G SFP+ с Intel X710-TM4
Сетевые контроллеры
4 LAN с 2x 10GBase-T и 2x 10G SFP+ с Intel X710-TM4
Сетевые порты
2 RJ45 10 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 SFP+ 10 GbE LAN порт(ы)

Комплектация и совместимость

Условия и ограничения
поддержка До 350W TDP CPUs

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Форм-фактор
Micro-ATX

Накопители

SATA DOM
2 SATA DOM (Disk on Module) порт(ы) с power разъём Поддержка
Контроллер и порты SATA
2 SATA (6Gbps) через ASMediaASM1061; 4 USB 3.2 Gen1 (2 сзади, 2 через внутреннюю колодку), 2 SATA3 портов
Разъёмы M.2
2 M.2 PCIe 5.0 x2 слоты (M-key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов
Дополнительные функции
Управление питанием ACPI; Управление включением после восстановления питания; UID; WOL
Контроль напряжений
+12V,+3.3V,+5V,+5V дежурное питание,5 -fan состояние,Контроль напряжений CPU,Поддержка утилиты мониторинга,Системное управление,VBAT
Контроль температуры
Защита CPU при перегреве; Мониторинг температуры CPU и корпуса; PECI; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы; UID/удалённый UID LED

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка; 1 TPM 2.0 Встроенный
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО
Тип BIOS
AMI 64MB UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.5; SMBIOS 3.7 или новее; UEFI 2.9

Отзывы о товаре

Регина Р.25.03.2025

5/5

Плата приехала на замену в компактный сервер на Xeon. Корпус Micro ATX подошел без переделок, память DDR5 ECC и сеть 10 GbE поднялись в системе после запуска. Для такого формата это очень удачное решение.

Плюсы товара

Сеть заработала сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие условия по BIOS и CPU нужно соблюсти, чтобы плата поддерживала P-core конфигурации?

Для поддержки Intel Xeon 6700/6500 с P-cores указано требование BIOS 1.2 или выше. Без этого выбранная CPU-конфигурация может не работать корректно в рамках заявленной поддержки.

Если нужно добиться максимального объёма памяти, как правильно выбрать тип модулей и учесть режим установки?

Плата заявляет до 1 TB DDR5 ECC RDIMM 6400 при 1DPC, до 512 GB DDR5 ECC MRDIMM 8000 при 1DPC (только для P-core) и до 2 TB DDR5 ECC 3DS RDIMM 6400 при 1DPC. Для целевого объёма нужно сопоставить тип модулей с режимом (1DPC) и выбранным типом CPU (P-core для MRDIMM).

Как спланировать подсистему хранения, чтобы не упереться в количество интерфейсов?

Заявлено 2 SATA 6 Гбит/с и 2 SATA DOM с поддержкой питания, а также 2 разъёма M.2 PCIe 5.0 x2 (M-key, 2280/22110). Если проект опирается на большое число SSD, ограничение будет по количеству M.2 (2) и по числу SATA портов (2 SATA + 2 DOM).

Что означает «Quad LAN» для вашей сетевой схемы и как это сочетается с IPMI?

Плата использует Intel X710-TM4 и даёт 2 порта 10GBase-T и 2 порта 10G SFP+, а также отдельный выделенный RJ45 1 GbE порт для IPMI. В результате можно разделить управление (1 GbE IPMI) и основной трафик (10GbE разъёмы), но нужно предусмотреть наличие нужных медных/оптических интерфейсов.

Какие ограничения по расширению PCIe нужно учитывать, чтобы ваша конфигурация карт расширения физически и логически поместилась?

В плате доступно 4 линии PCIe 5.0 x8 через MCIO, плюс 1 PCIe 5.0 x8 и 2 PCIe 5.0 x16 слота. При интеграции в сервер нужно заранее проверить, что суммарная потребность расширителей по слотам/форм-факторам и скоростям соответствует разъёмам, которые реально есть на этой плате.
