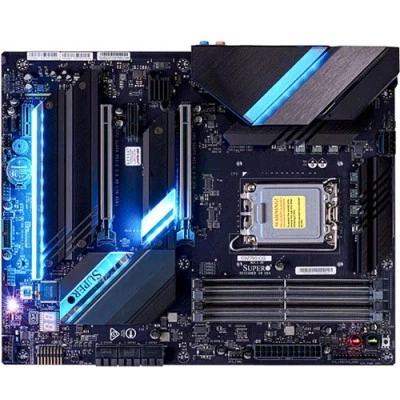

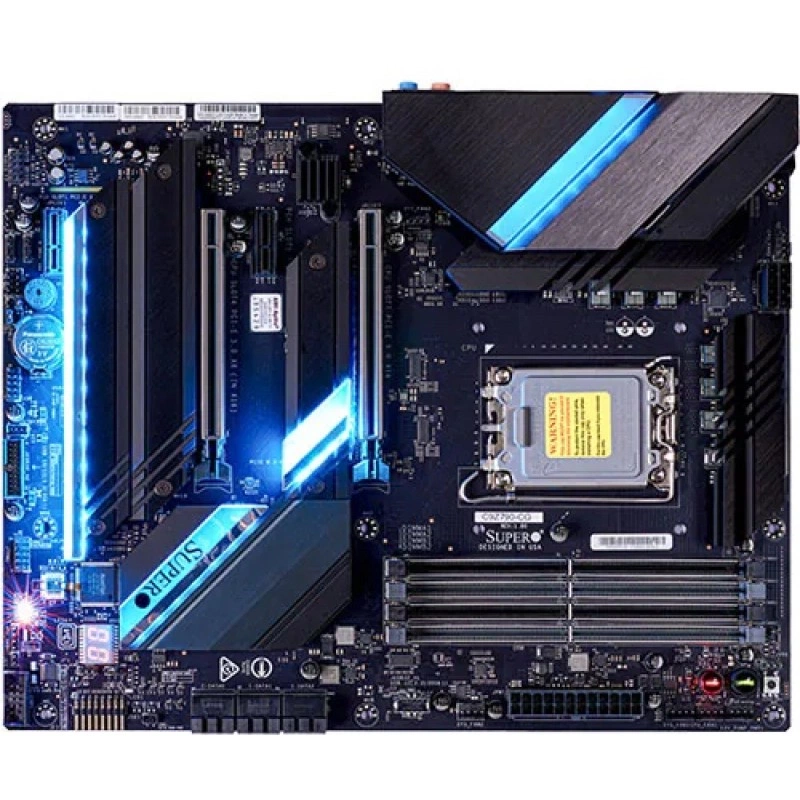

Материнская плата C9Z790-CG Supermicro MBD-C9Z790-CG

Основная информация о материнской плате Supermicro

Материнская плата Supermicro C9Z790-CG относится к формату ATX и рассчитана на сборку производительных настольных систем, игровых конфигураций и рабочих станций на базе процессоров Intel Core 12-го, 13-го и 14-го поколений. Плата выполнена под сокет LGA 1700, использует чипсет Intel Z790 и ориентирована на высокую производительность, поддержку современных интерфейсов и расширенных возможностей хранения данных.

Платформа построена как односокетное решение и поддерживает процессоры Intel Core i9/i7/i5/i3, Pentium и Celeron с TDP до 150 Вт. За счет набора слотов расширения, разъемов M.2, портов SATA и видеовыходов она подходит для систем, где требуется сочетание мощного CPU, быстрого накопителя, дискретной графики и современной периферии.

Функциональные возможности

Функциональность C9Z790-CG проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

• Процессорная подсистема: 1 процессорный разъём V0 (LGA-1700); 14th/13th/12th поколения Intel Core i9/i7/i5/i3, Pentium и Celeron процессоры.
• Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
• Оперативная память: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 192GB 4400MT/s non-ECC DDR5 UDIMM; До 192GB non-ECC UDIMM4 DDR5 4400MT/s, 5000+MT/s (OC).
• Сеть: 1 LAN с 1Gb Intel Ethernet PHY I219-V; 1 LAN с 10Gb Marvell AQC113C.
• SATA: 6 SATA (6Gbps) через Intel Z790 Express; RAID 0/1/5/10 Поддержка.
• M.2: 1 M.2 PCIe 4.0 x4 слот (M-key 2260/2280); 2 M.2 PCIe 3.0 x4 слоты (M-key 2260/2280/22110).
• PCIe: 2 PCIe 5.0 x16 слоты; 2 PCIe 3.0 x1 слоты.
• USB: 2 USB 2 порт(ы) (колодка); 4 USB 2 Type-A порт(ы) (сзади); 2 USB 3.2 поколения 2 Type-A порт(ы) (сзади); 2 USB 3.2 поколения 2x2 Type-C порт(ы) (сзади); 1 USB 3.2 поколения 2x2 порт(ы) (колодка); 2 USB 3.2 поколения 1 порт(ы) (колодка).
• Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); 5 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.
• Системная логика: Intel Z790.

Сценарии применения

Для разработчика или инженера важна сбалансированная станция: CPU под вычислительную часть приложения, RAM под активный проект и накопитель под рабочие данные. Дополнительные адаптеры распределяют по слотам с учётом линий. Требования к шуму и доступу к периферии учитывают вместе с охлаждением.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро C9Z790-CG подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём V0 (LGA-1700); 14th/13th/12th поколения Intel Core i9/i7/i5/i3, Pentium и Celeron процессоры. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 192GB 4400MT/s non-ECC DDR5 UDIMM; До 192GB non-ECC UDIMM4 DDR5 4400MT/s, 5000+MT/s (OC). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-GS5A-754K. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата C9Z790-CG. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
