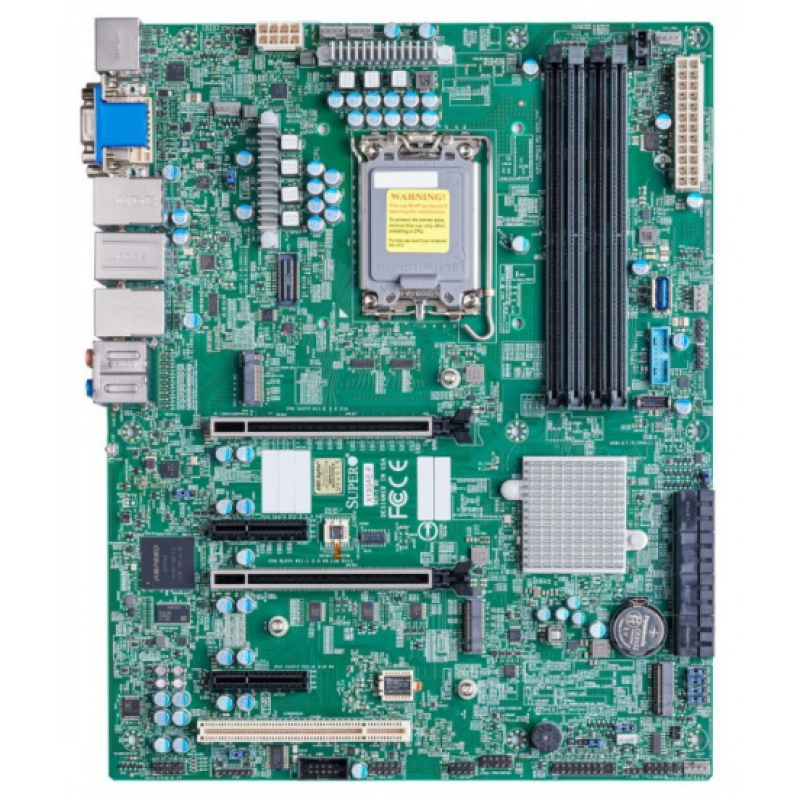

Материнская плата Supermicro MBD-X13SAE-F-O ATX (СУПЕРМИКРО)

Основная информация о материнской плате Supermicro MBD-X13SAE-F-O

Материнская плата Supermicro MBD-X13SAE-F-O выполнена в формате ATX и рассчитана на установку процессоров Intel с сокетом LGA1700. Модель использует чипсет Intel W680 и относится к серверному и рабочему классу плат, где важны поддержка дисковой подсистемы, набор интерфейсов и возможность подключения нескольких накопителей и периферии. Плата ориентирована на конфигурации, в которых требуется универсальная платформа с современными слотами расширения, несколькими сетевыми портами и широким набором внешних разъемов.

Конфигурация памяти включает 4 слота DDR4 с максимальным объемом до 128 ГБ и частотой до 2133 МГц по JEDEC. Для расширения возможностей хранения предусмотрены 8 портов SATA с поддержкой RAID 0, 1, 5 и 10, а также 3 разъема M.2. Набор задних интерфейсов включает DVI-D, DisplayPort, HDMI и VGA (D-Sub), три сетевых порта RJ-45, два порта USB 2.0, три порта USB 3.2 Gen 2, один USB Type-C 3.2 Gen 2 и три аналоговых аудиоразъема. Такое сочетание делает плату удобной основой для сборки систем с разнообразной периферией и несколькими сценариями подключения.

Плата поддерживает два слота PCI Express x16 и версию PCIe 5.0, а также оснащена пятью разъемами для корпусных вентиляторов 4 pin. Питание подается через основной разъем 24 pin и разъем питания процессора 8 pin. Встроенный процессор отсутствует, Wi-Fi не предусмотрен, подсветка элементов платы отключена. Цвет платы - зеленый.

Ключевые особенности MBD-X13SAE-F-O

• Форм-фактор: ATX.
• Сокет: LGA1700.
• Чипсет: Intel W680.
• Память: 4 слота DDR4, до 128 ГБ, до 2133 МГц.
• Накопители: 8 SATA, 3 x M.2, RAID 0 / 1 / 5 / 10.
• Слоты расширения: 2 x PCIe x16, PCI Express 5.0.
• Порты: DVI-D, DisplayPort, HDMI, VGA, USB 2.0, USB 3.2 Gen 2, USB Type-C, RJ-45.

Технические параметры

Процессорная платформа

• Поддерживаемые процессоры: Intel.
• Сокет: LGA1700.
• Чипсет: Intel W680.
• Встроенный процессор: Нет.

Оперативная память

• Тип памяти: DDR4.
• Слоты памяти: 4.
• Максимальный объем: 128 ГБ.
• Максимальная частота: 2133 МГц.

Накопители и расширение

• Порты SATA: 8.
• M.2: 3 разъема.
• RAID: 0, 1, 5, 10.
• PCI Express: 5.0.
• Слоты PCIe x16: 2.

Подключение и интерфейсы

• Видеовыходы: 1 x DVI-D, 1 x DisplayPort, 1 x HDMI, 1 x VGA (D-Sub).
• USB Type-A: 2 x USB 2.0, 3 x USB 3.2 Gen 2.
• USB Type-C: 1 x USB 3.2 Gen 2.
• Сетевые порты: 3 x RJ-45.
• Аудиоразъемы: 3 аналоговых.

Питание и охлаждение

• Основной разъем питания: 24 pin.
• Питание процессора: 8 pin.
• Разъемы для вентиляторов: 5 x 4 pin.

Внешний вид и функции

• Цвет: Зеленый.
• Подсветка элементов платы: Нет.
• Wi-Fi: Нет.
• Звуковая схема: 7.1.
• Скорость сетевого адаптера: 1 Гбит/с и 2.5 Гбит/с.

Применение

Материнская плата подходит для серверных и рабочих систем на базе Intel LGA1700, где нужны несколько портов для накопителей, расширенные возможности подключения периферии и поддержка современных интерфейсов. Плата может использоваться как основа для универсальной конфигурации с несколькими дисплеями, сетевыми подключениями и дисковой подсистемой с RAID-массивами.

Набор внешних разъемов и внутренних интерфейсов позволяет собирать систему под разные сценарии - от рабочей станции с несколькими видеовыходами до серверной платформы с акцентом на хранение данных и сетевую связанность. Форм-фактор ATX упрощает размещение в совместимых корпусах, а питание через 24 pin и 8 pin рассчитано на стандартную сборку совместимых систем.
