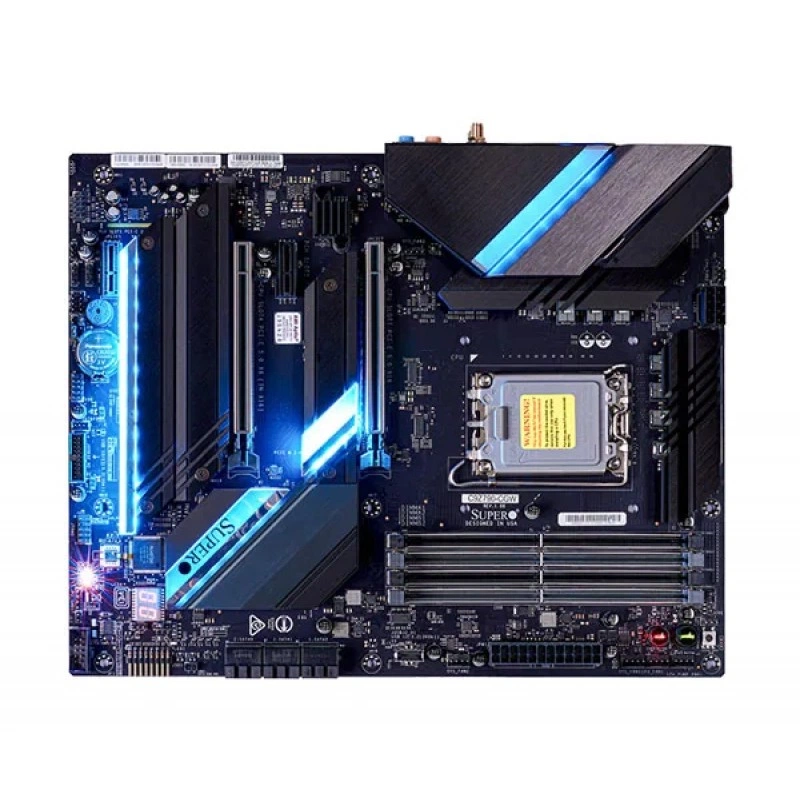

Материнская плата C9Z790-CGW Supermicro MBD-C9Z790-CGW

Основная информация о материнской плате Supermicro

Материнская плата Supermicro C9Z790-CGW относится к линейке C9 UP Desktop/Gaming Board и выполнена в форм-факторе ATX. Модель ориентирована на настольные и игровые сборки, а также на конфигурации, где важны современные интерфейсы, поддержка процессоров Intel Core и расширенные возможности подключения. Для товара указан основной SKU MBD-C9Z790-CGW.

Функциональные возможности

При проектировании сервера на C9Z790-CGW сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

• Процессорная подсистема: 1 процессорный разъём V0 (LGA-1700); 14th/13th/12th поколения Intel Core i9/i7/i5/i3, Pentium и Celeron процессоры.
• Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
• Оперативная память: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 192GB 4400MT/s non-ECC DDR5 UDIMM; До 192GB non-ECC UDIMM4 DDR5 4400MT/s, 5000+MT/s (OC).
• Сеть: 1 LAN с 1Gb Intel Ethernet PHY I219-V; 1 LAN с 10Gb Marvell AQC113C.
• SATA: 6 SATA (6Gbps) через Intel Z790 Express; RAID 0/1/5/10 Поддержка.
• M.2: 1 M.2 PCIe 4.0 x4 слот (M-key 2260/2280); 2 M.2 PCIe 3.0 x4 слоты (M-key 2260/2280/22110); 1 M.2 CNVi слот (E-key 2230).
• PCIe: 2 PCIe 5.0 x16 слоты; 2 PCIe 3.0 x1 слоты.
• USB: 2 USB 2 порт(ы) (колодка); 4 USB 2 Type-A порт(ы) (сзади); 2 USB 3.2 поколения 2 Type-A порт(ы) (сзади); 2 USB 3.2 поколения 2x2 Type-C порт(ы) (сзади); 1 USB 3.2 поколения 2x2 порт(ы) (колодка); 2 USB 3.2 поколения 1 порт(ы) (колодка).
• Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); 5 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.
• Системная логика: Intel Z790.

Сценарии применения

Для разработчика или инженера важна сбалансированная станция: CPU под вычислительную часть приложения, RAM под активный проект и накопитель под рабочие данные. Дополнительные адаптеры распределяют по слотам с учётом линий. Требования к шуму и доступу к периферии учитывают вместе с охлаждением.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро C9Z790-CGW подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём V0 (LGA-1700); 14th/13th/12th поколения Intel Core i9/i7/i5/i3, Pentium и Celeron процессоры. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 192GB 4400MT/s non-ECC DDR5 UDIMM; До 192GB non-ECC UDIMM4 DDR5 4400MT/s, 5000+MT/s (OC). При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-GS5A-754K. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата C9Z790-CGW. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
