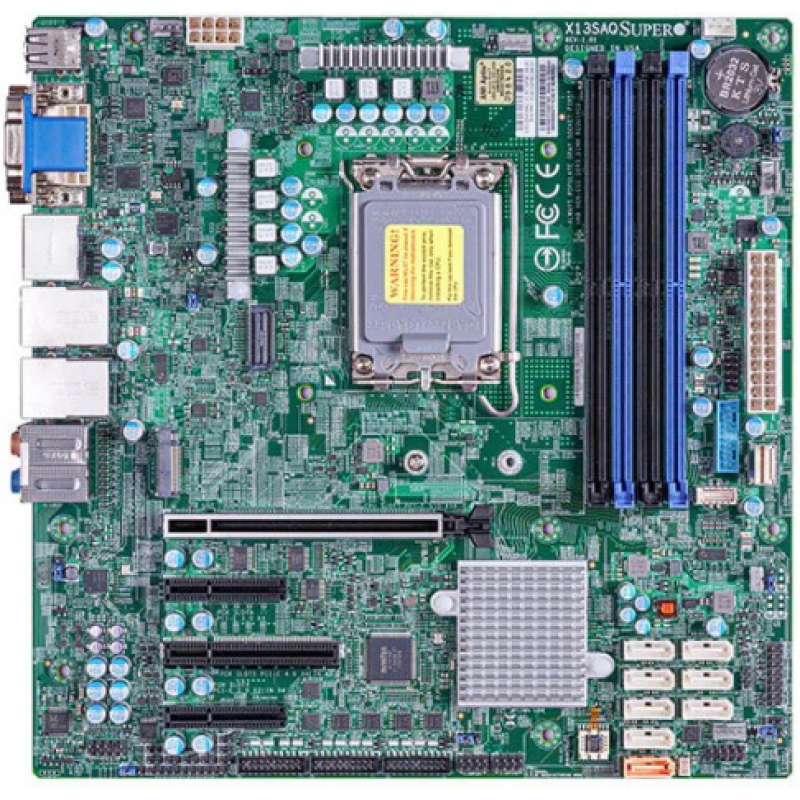

Supermicro MBD-X13SAQ-B материнская плата mATX

Основная информация о материнской плате Supermicro MBD-X13SAQ-B

Supermicro MBD-X13SAQ-B — материнская плата для рабочих станций и прикладных вычислений. Основой аппаратной конфигурации служит модель X13SAQ. Процессорная платформа: Один L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессоры.

Формат платы — Micro-ATX. Её габариты составляют 9.6" x 9.6" (24.38cm x 24.38cm). Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Количество разъёмов: 4 разъёма DIMM; До 128GB небуферизованная non-ECC UDIMM, DDR5-4400MHz, в 4 разъёма DIMM. Сетевые контроллеры и подключение: 2 LAN с Intel Ethernet i225LM; Два 2.5 Gigabit LAN с Intel Ethernet i225LM LAN-контроллер [AMT/vPro]. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Плата X13SAQ задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

• Процессорная подсистема: Один L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессоры.
• Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
• Оперативная память: Количество разъёмов: 4 разъёма DIMM; До 128GB небуферизованная non-ECC UDIMM, DDR5-4400MHz, в 4 разъёма DIMM.
• Сеть: 2 LAN с Intel Ethernet i225LM; Два 2.5 Gigabit LAN с Intel Ethernet i225LM LAN-контроллер [AMT/vPro].
• SATA: 8 SATA (6Gbps) через Intel Q670E; RAID 0/1/5/10 Поддержка; Intel Q670E контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
• M.2: 1 M.2 PCIe 4.0 x4 NVMe слот (M-key 2280(default)/22110).
• PCIe: 1 PCIe 5.0 x16 слот; 1 PCIe 4.0 x4 (в x8) слот; 1 PCIe 3.0 x4 слот; 1 PCIe 3.0 x2 (в x4) слот; 1 PCIe 4.0 x4 SlimSAS слот.
• USB: 2 USB 2 порт(ы) (колодка); 2 USB 3.2 Gen2 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (колодка); 2 USB 3.2 Gen2 Type-A порт(ы) (сзади); 2 USB 3.2 Gen2x2 Type-C порт(ы) (сзади); 2 USB 2 Type-A порт(ы) (сзади).
• Охлаждение: 4x 4-pin разъёмы вентиляторов (До 4 вентиляторов).
• Видео: 1 VGA порт(ы) (сзади); 1 порт(ы) supporting 4K@60Hz as specified в HDMI 2.0b (сзади); 1 DVI - D порт(ы) (сзади); 1 Display порт порт(ы) (сзади).

Сценарии применения

Для разработчика или инженера важна сбалансированная станция: CPU под вычислительную часть приложения, RAM под активный проект и накопитель под рабочие данные. Дополнительные адаптеры распределяют по слотам с учётом линий. Требования к шуму и доступу к периферии учитывают вместе с охлаждением.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X13SAQ подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессоры. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM; До 128GB небуферизованная non-ECC UDIMM, DDR5-4400MHz, в 4 разъёма DIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-825MTQ-R700LPB, CSE-732D3-903B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X13SAQ. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Кабели интерфейсов CBL-0044L — 2 шт., Заглушка I/O MCP-260-00125-1N — 1 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться CBL-0044L. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
