Артикул: MBD-X13SAE-F-B

Наличие уточняйте

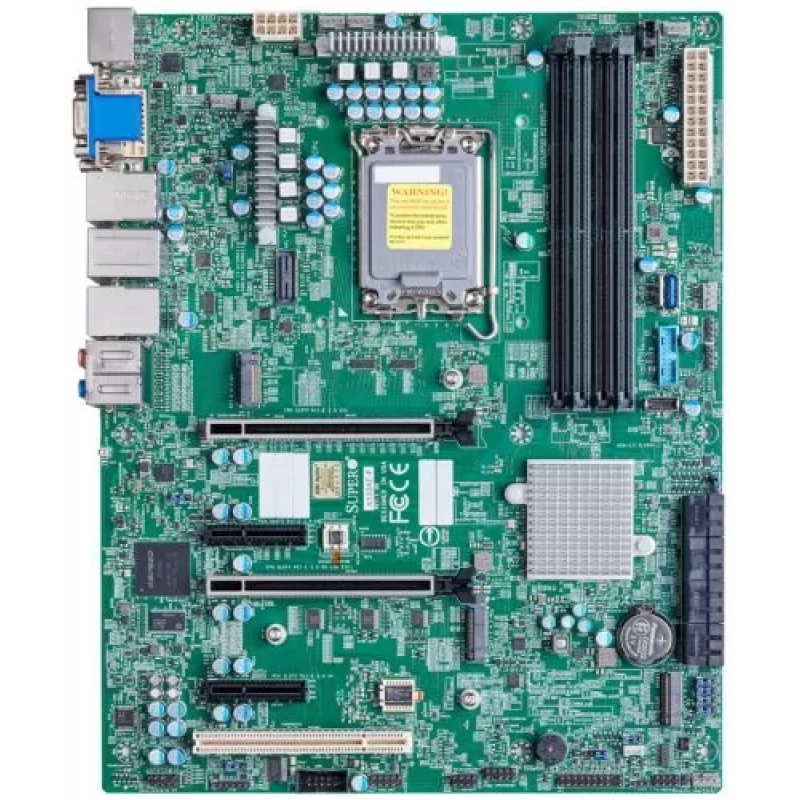

Материнская плата ATX Supermicro MBD-⁠X13SAE-⁠F-⁠B

Цена последней отгрузки со склада:

61 701 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X13SAE-F-B

Supermicro MBD-X13SAE-F-B — материнская плата для рабочих станций и прикладных вычислений. Основой аппаратной конфигурации служит модель X13SAE-F. Процессорная платформа: 14th/13th/12th поколения Intel Core i3/i5/i7/i9 процессоры; 1 процессорный разъём E поддерживается, поддерживаемый TDP До 150W TDP.

Формат платы — ATX. Её габариты составляют 12" x 9.6" (30.48cm x 24.38cm). Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; До 192GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MT/s. Поддерживаемый тип и режимы RAM: 4400/4000/3600 MT/s 192GB. Сетевые контроллеры и подключение: 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Realtek RTL8211F PHY (выделенный для IPMI), Выделенная LAN для IPMI; 1 LAN с Intel Ethernet I225-LM; 1 RJ45; 1 RJ45; 1 RJ45. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Функциональность X13SAE-F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2600 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: 14th/13th/12th поколения Intel Core i3/i5/i7/i9 процессоры; 1 процессорный разъём E поддерживается, поддерживаемый TDP До 150W TDP.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; До 192GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MT/s.
  • Тип и режимы памяти: 4400/4000/3600 MT/s 192GB.
  • Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Realtek RTL8211F PHY (выделенный для IPMI), Выделенная LAN для IPMI; 1 LAN с Intel Ethernet I225-LM; 1 RJ45; 1 RJ45; 1 RJ45.
  • SATA: Intel W680 контроллер для 8 SATA портов; RAID 0/ 1/ 5/ 10.
  • M.2: Интерфейс M.2: 3 PCIe 4.0; Формат: 2280; Ключ: M-key.
  • PCIe: 2 PCIe 5.0 x16 слоты (16/NA или 8/8),; 2 PCIe 3.0 x4.
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Для рабочей станции оценивают требования САПР, разработки, обработки изображений или другого прикладного ПО. В программах с GPU-ускорением важны выбранный адаптер, доступные линии и его питание. Для CPU-вычислений сравнивают время реального задания на совместимых процессорах.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X13SAE-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 14th/13th/12th поколения Intel Core i3/i5/i7/i9 процессоры; 1 процессорный разъём E поддерживается, поддерживаемый TDP До 150W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4 разъёма DIMM; До 192GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MT/s; 4400/4000/3600 MT/s 192GB. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC732D4-903B, CSE-735D4-668B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X13SAE-F14th/13th/12th поколения Intel Core i3/i5/i7/i9 процессоры; 1 процессорный разъём E поддерживается, поддерживаемый TDP До 150W TDP4 разъёма DIMM; До 192GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MT/s; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Realtek RTL8211F PHY (выделенный для IPMI), Выделенная LAN для IPMI; 1 LAN с Intel Ethernet I225-LM; 1 RJ45; 1 RJ45; 1 RJ45
X13SEW-F1 процессорный разъём E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; *BIOS 2.1 или новее is требуется до Поддержка 5th поколения Intel Xeon Scalable процессорыКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 5600MT/s ECC DDR5 RDIMM; До 2TB 3DS ECC RDIMM, DDR5-5600MT/s (1DPC) в 8 разъёмов DIMM; 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы)
X13SEM-F5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; 1 процессорный разъём E (LGA-4677) поддерживается, поддерживаемый TDP До 350W TDP; *BIOS 2.1 или новее is требуется до Поддержка 5th поколения Intel Xeon Scalable процессоры8 разъёмов DIMM; До 2TB 3DS ECC RDIMM, DDR5-5600MT/s; **24GB & 48GB DIMM только Поддержка 1 DPC.; *24GB/48GB/96GB DDR5 DIMM с 24Gb chip are только поддерживается by 5th и 4th XCC поколения Intel Xeon-SP CPU.; 2 LAN с 1GbE с Intel I350; 2 RJ45; 1 RJ45
X13SEI-F1 процессорный разъём E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; *BIOS 2.1 или новее is требуется до Поддержка 5th поколения Intel Xeon Scalable процессорыКоличество разъёмов: 8 разъёмов DIMM; До 2TB 3DS ECC RDIMM, DDR5-5600MT/s (1DPC) в 8 разъёмов DIMM; 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы)

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X13SAE-F. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00151-0N — 1 шт., Кабели SATA CBL-0044L — 2 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться MCP-260-00151-0N, CBL-0044L. CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X13SAE-F-B

Оперативная память

Ёмкость и слоты памяти
4 разъёма DIMM; До 192GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MT/s
Ёмкость модулей DIMM
8GB, 16GB, 24GB, 32GB, 48GB; UDIMM: 8GB, 16GB, 24GB, 32GB, 48GB
Количество разъёмов DIMM
4
Тип и скорость памяти
4400/4000/3600 MT/s 192GB

Процессорная подсистема

Поддерживаемые процессоры
14th/13th/12th поколения Intel Core i3/i5/i7/i9 процессоры; 1 процессорный разъём E поддерживается, поддерживаемый TDP До 150W TDP
Тепловой пакет CPU
До 150W
Ядра и потоки
До 24 (8+16) ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Последовательные порты
1 COM
Сетевые контроллеры
1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Realtek RTL8211F PHY (выделенный для IPMI), Выделенная LAN для IPMI; 1 LAN с Intel Ethernet I225-LM
Сетевые порты
1 RJ45; 1 RJ45; 1 RJ45
Слоты PCIe
2 PCIe 5.0 x16 слоты (16/NA или 8/8),; 2 PCIe 3.0 x4

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00151-0N
1 шт.; Заглушка I/O
Комплект: Кабели SATA CBL-0044L
2 шт.; Кабели SATA
Условия и ограничения
1 5V PCI 32bit

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-20°C - 60°C (-4°F - 140°F)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
Intel W680 контроллер для 8 SATA портов; RAID 0/ 1/ 5/ 10
Разъёмы M.2
Интерфейс M.2: 3 PCIe 4.0; Формат: 2280; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, Разъём питания 8-pin 12 V DC
Контроль напряжений
VBAT, Температура системы, Температура CPU, 3.3V дежурное питание, 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V, Защита CPU при перегреве, +1.8V PCH
Светодиодные индикаторы
Индикатор питания; Catastrophic error LED
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI, Принудительное выключение кнопкой питания, Wake-on-LAN

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Программное обеспечение управления
Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), IPMI Utilities, SuperO Booster
Тип BIOS
AMI 32MB SPI Flash; AMI 32MB SPI Flash; AMI 32MB SPI Flash; AMI 32MB SPI Flash; AMI 32MB SPI Flash
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
Райзер card auto-detection Поддержка

Отзывы о товаре

Карина Прокофьева17.04.2026

5/5

Собирали машину на Intel W680 с несколькими накопителями, и эта плата закрыла все основные подключения. Память DDR5 и M.2 завелись без плясок, плюс задняя панель с USB Type-C и видео выходами вышла очень к месту. В итоге получилось собрать систему без поиска дополнительных переходников.

Плюсы товара

Много нужных разъемов на плате

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Как проверить совместимость этой платы с процессором при сборке на Intel?

Перед установкой сверяйте сокет LGA1700 и совместимость с процессорами Intel Alder Lake и Raptor Lake, так как плата рассчитана именно на них.

Какие ограничения по памяти могут повлиять на стабильную работу при увеличении ОЗУ?

Плата поддерживает 4 слота DDR5 (до 128 ГБ) и заявленную частоту до 4400 МГц; при выборе модулей и заполнении всех слотов важно учитывать совместимые параметры памяти.

Если планируется RAID на дисках, какие варианты нужно учесть при подключении накопителей?

На плате есть 8 портов SATA 6G с поддержкой RAID (в атрибутах указаны режимы 0/1/5/10), а также 3 M.2 — для выбора схемы хранения нужно заранее определить, какие диски будут в SATA и какие в M.2.

Какие нюансы по питанию нужно учесть, чтобы плата корректно стартовала в собранной системе?

Питание выполняется через основной разъем 24 pin и отдельный разъем питания процессора 8 pin; при подборе блока питания и кабелей важно обеспечить наличие обоих разъемов.

Какие риски по сетевой и расширительной части возникают при установке плат расширения в максимальной конфигурации?

Плата имеет 2 сетевых порта RJ-45 и 5 слотов PCIe 5.0 (в атрибутах указано 2 слота PCIe x16 и 5 PCIe в целом). При подборе NIC/контроллеров важно учитывать разводку под интерфейсы и то, сколько слотов вы планируете занять расширителями.
