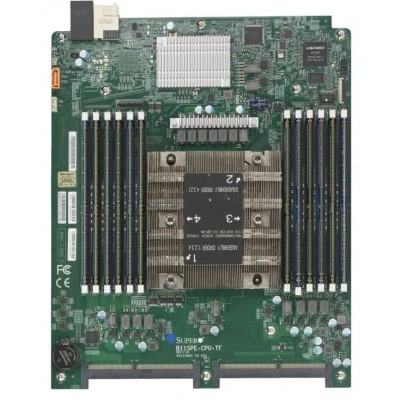

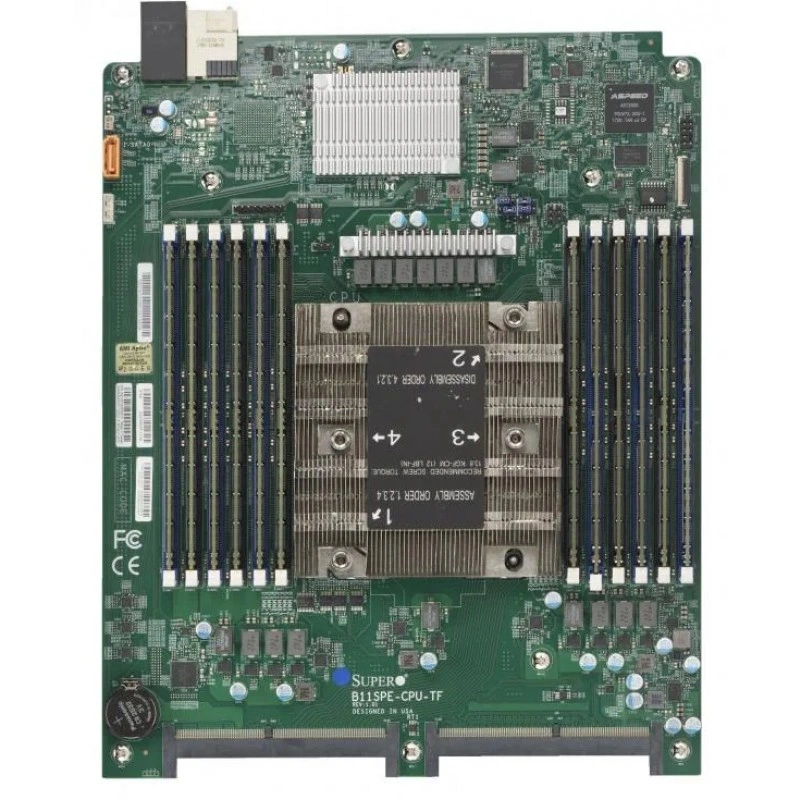

Материнская плата Supermicro B11SPE-CPU-TF (СУПЕРМИКРО)

Основная информация о материнской плате Supermicro

Материнская плата Supermicro B11SPE-CPU-TF - это серверная плата формата Proprietary, рассчитанная на применение в специализированных системах SuperBlade / SuperServer. Модель построена под однопроцессорную конфигурацию и поддерживает процессоры 2nd Gen Intel Xeon Scalable Processors и Intel Xeon Scalable Processors в сокете LGA-3647 (Socket P). Плата относится к линейке серверных решений Supermicro для вычислительных платформ, где важны плотность размещения, стабильность работы и поддержка серверной памяти ECC.

Функциональные возможности B11SPE-CPU-TF

Плата обеспечивает основу для построения серверного узла с поддержкой до 28 ядер процессора, до 3 TB RDIMM и до 3 TB LRDIMM в 12 DIMM-слотах. Для подключения периферии предусмотрено расширение PCI-E x16 для различных модулей ввода-вывода, а также один порт SATA3 6 Gbps. Сетевой подсистемой реализованы два 10GbE Ethernet-порта через KR-интерфейс к BP. Для удаленного управления и обслуживания предусмотрены IPMI, KVM support, UID / Remote UID, а также средства мониторинга напряжений, температуры CPU, памяти, PCH и VBAT.

Технические особенности

Материнская плата оснащена чипсетом Intel C622 и контроллером управления ASPEED AST2500. BIOS выполнен на базе 128 Mb SPI Flash EEPROM с AMI BIOS и поддерживает ACPI 6.1, UEFI 2.7, SMBIOS 2.8 и Plug and Play. В системе мониторинга доступны функции контроля +12V, напряжения процессора, напряжений памяти, температуры процессора, температуры PCH и батареи VBAT. Поддерживается ECC-память DDR4 RDIMM и LRDIMM с частотами 3200 / 2933 / 2666 MHz, а также обнаружение и исправление ошибок памяти: корректировка одиночных битовых ошибок и обнаружение двойных битовых ошибок.

Дополнительно плата имеет TPM Header, что позволяет использовать совместимые модули аппаратной безопасности. В перечень сервисных и управляющих функций входят IPMI 2.0, NMI, SPM, SSM, SUM и Watchdog. На уровне физического исполнения изделие имеет размеры 9.358" x 11.606" (23.77 cm x 29.48 cm).

Где применяется

Плата предназначена для серверных платформ Supermicro, где требуется компактное и специализированное решение для вычислительных задач, работы с корпоративными приложениями, системами виртуализации, инфраструктурными сервисами и другими сценариями, в которых важны удаленное администрирование, поддержка ECC-памяти и серверных процессоров Intel Xeon Scalable. По списку совместимости и комплектовке она связана с решениями SuperBlade и SuperServer, а также с тестированием памяти, накопителей, M.2 и AOC-адаптеров.

Совместимость

• 2nd Gen Intel Xeon Scalable Processors
• Intel Xeon Scalable Processors
• Сокет LGA-3647 (Socket P)
• Память DDR4 ECC RDIMM и LRDIMM
• Решения SuperBlade и SuperServer

Монтаж и эксплуатация

• Форм-фактор: Proprietary
• Однопроцессорная конфигурация
• Поддержка удаленного управления через IPMI и KVM
• Поддержка контроля питания при восстановлении после пропадания питания AC
• Индикация Power LED и UID / Remote UID

Комплектация

• Материнская плата B11SPE-CPU-TF
• В упаковочном перечне указан узел Motherboard с парт-номером MBD-B11SPE-CPU-TF

Логистические данные

• Габариты платы: 9.358" x 11.606" (23.77 cm x 29.48 cm)
• Модель отмечена как discontinued SKU (EOL)

Упаковка и маркировка

• Основной парт-номер: MBD-B11SPE-CPU-TF
• SKU изделия: B11SPE-CPU-TF
• Для SuperServer-only исполнения указано B11SPE-CPU-TF (For SuperServer Only)
