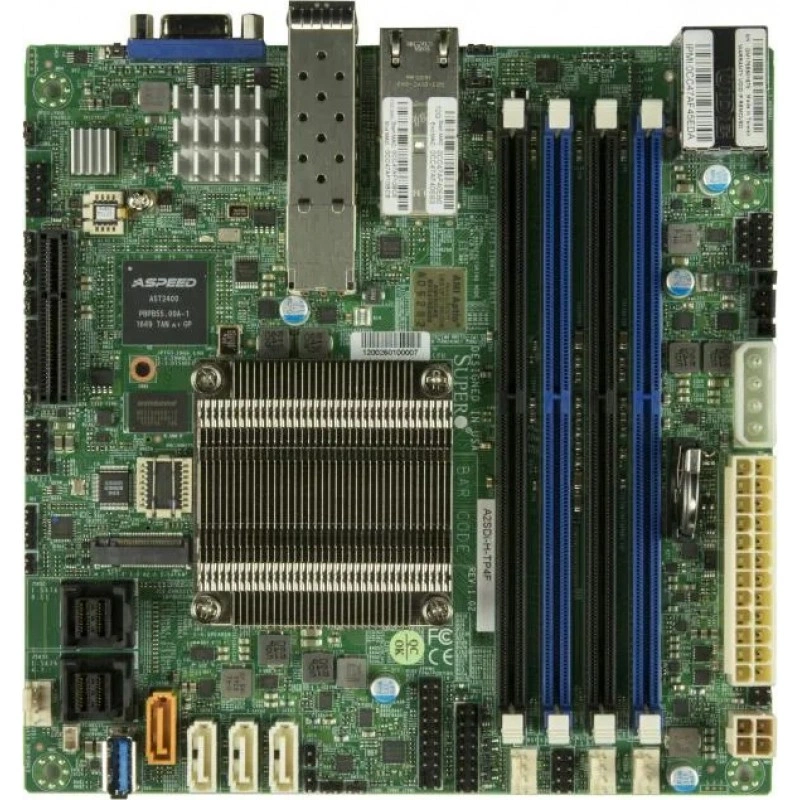

Материнская плата Supermicro A2SDi-H-TP4F MBD-A2SDi-H-TP4F

Основная информация о материнской плате Supermicro MBD-A2SDi-H-TP4F

Материнская плата Supermicro MBD-A2SDi-H-TP4F предназначена для компактных сетевых и встраиваемых систем. При комплектации ориентируются на аппаратную модель A2SDi-H-TP4F. Поддерживаемая процессорная конфигурация: Intel Atom процессор C3958; 1 процессорный разъём FCBGA-1310 поддерживается, поддерживаемый TDP До 31W TDP.

Формат платы — Mini-ITX. Её габариты составляют 6.7" x 6.7" (17.02cm x 17.02cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; До 256GB ECC RDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s. Поддерживаемый тип и режимы RAM: 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 RDIMM небуферизованная и /. Сетевые контроллеры и подключение: 4 LAN с Intel C3000 SoC, 2 10GBaseT и 2 10Gb SFP+; 2 SFP+; 2 RJ45 10GBase-T портов. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Практическая задача A2SDi-H-TP4F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Встроенный процессор входит в аппаратную основу изделия; его исполнение проверяют по полному обозначению платы. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: ASPEED AST2400 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

• Процессорная подсистема: Intel Atom процессор C3958; 1 процессорный разъём FCBGA-1310 поддерживается, поддерживаемый TDP До 31W TDP.
• Форм-фактор и габариты: Mini-ITX; 6.7" x 6.7" (17.02cm x 17.02cm).
• Оперативная память: 4 разъёма DIMM; До 256GB ECC RDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s.
• Тип и режимы памяти: 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 RDIMM небуферизованная и /.
• Сеть: 4 LAN с Intel C3000 SoC, 2 10GBaseT и 2 10Gb SFP+; 2 SFP+; 2 RJ45 10GBase-T портов.
• SATA: SoC контроллер для 12 SATA3 (6 Gbps) портов; 12 SATA3 (6Gbps) порт(ы).
• M.2: Интерфейс M.2: SATA; PCIe 3.0 x2; Формат: 2280, 2242; Ключ: M-Key.
• PCIe: 1 PCIe 3.0 x4.
• Управление: ASPEED AST2400 BMC.
• Охлаждение: 4x 4-pin разъёмы вентиляторов (До 4 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов, Системное управление, Регулировка оборотов вентиляторов, Две зоны охлаждения, 4 вентиляторов с контролем оборотов, Мониторинг состояния для регулировки оборотов, Разъёмы вентиляторов с PWM-управлением, Светодиодная индикация перегрева, Поддержка 3-pin вентиляторов без регулировки оборотов.

Сценарии применения

Эта компоновка подходит для проектов, где интегрированная вычислительная часть позволяет сократить число отдельных компонентов. В качестве рабочих задач можно рассматривать хранение данных, сбор телеметрии или сетевую обработку. Условия окружающей среды и охлаждение включают в требования к готовому устройству.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро A2SDi-H-TP4F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Atom процессор C3958; 1 процессорный разъём FCBGA-1310 поддерживается, поддерживаемый TDP До 31W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 4 разъёма DIMM; До 256GB ECC RDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 RDIMM небуферизованная и /. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-505-203B, SC504-203B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата A2SDi-H-TP4F. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
