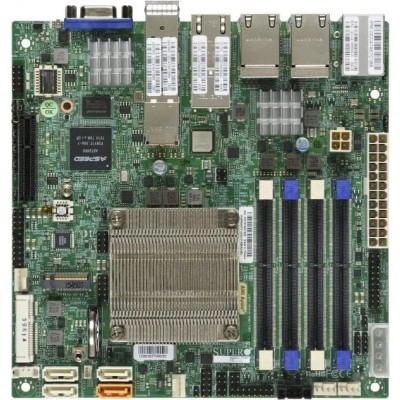

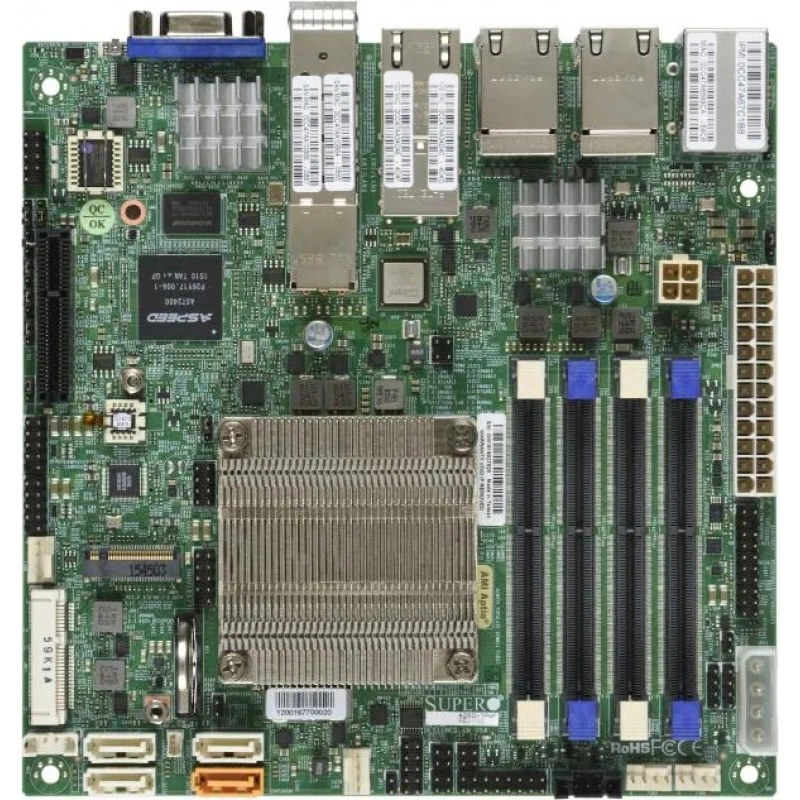

Материнская плата Supermicro A2SDi-TP8F MBD-A2SDi-TP8F

Основная информация о материнской плате Supermicro MBD-A2SDi-TP8F

Supermicro MBD-A2SDi-TP8F — материнская плата для компактных сетевых и встраиваемых систем. Основой аппаратной конфигурации служит модель A2SDi-TP8F. Процессорная платформа: Intel Atom процессор C3858; 1 процессорный разъём FCBGA-1310 поддерживается, поддерживаемый TDP До 25W TDP.

Формат платы — Mini-ITX. Её габариты составляют 6.7" x 6.7" (17.02cm x 17.02cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC SODIMM, DDR4-2400MT/s. Поддерживаемый тип и режимы RAM: 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 SODIMM небуферизованная. Сетевые контроллеры и подключение: 4 LAN с Intel C3000 SoC, 2 10GBaseT, 2 10Gb SFP+; 4 LAN с Intel Ethernet-контроллер I350-AM4, 1GbE; 4 RJ45; 2 SFP+; 2 RJ45 10GBase-T портов. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

При проектировании сервера на A2SDi-TP8F сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. SoC позволяет построить компактный узел с интегрированной вычислительной частью. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2400 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

• Процессорная подсистема: Intel Atom процессор C3858; 1 процессорный разъём FCBGA-1310 поддерживается, поддерживаемый TDP До 25W TDP.
• Форм-фактор и габариты: Mini-ITX; 6.7" x 6.7" (17.02cm x 17.02cm).
• Оперативная память: 4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC SODIMM, DDR4-2400MT/s.
• Тип и режимы памяти: 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 SODIMM небуферизованная.
• Сеть: 4 LAN с Intel C3000 SoC, 2 10GBaseT, 2 10Gb SFP+; 4 LAN с Intel Ethernet-контроллер I350-AM4, 1GbE; 4 RJ45; 2 SFP+; 2 RJ45 10GBase-T портов.
• SATA: SoC контроллер для 4 SATA3 (6 Gbps) портов; 4 SATA3 (6Gbps) порт(ы).
• M.2: Интерфейс M.2: PCIe 3.0 x4; SATA; Формат: 2242, 2280; Ключ: M-Key.
• PCIe: 1 PCIe 3.0 x4; 1 miniPCIe с mSATA поддержка (half card только).
• Управление: ASPEED AST2400 BMC.
• Охлаждение: 4x 4-pin разъёмы вентиляторов (До 4 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов, Системное управление, Регулировка оборотов вентиляторов, Две зоны охлаждения, 4 вентиляторов с контролем оборотов, Мониторинг состояния для регулировки оборотов, Разъёмы вентиляторов с PWM-управлением, Светодиодная индикация перегрева, Поддержка 3-pin вентиляторов без регулировки оборотов.

Сценарии применения

Эта компоновка подходит для проектов, где интегрированная вычислительная часть позволяет сократить число отдельных компонентов. В качестве рабочих задач можно рассматривать хранение данных, сбор телеметрии или сетевую обработку. Условия окружающей среды и охлаждение включают в требования к готовому устройству.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро A2SDi-TP8F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Atom процессор C3858; 1 процессорный разъём FCBGA-1310 поддерживается, поддерживаемый TDP До 25W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC SODIMM, DDR4-2400MT/s; 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 SODIMM небуферизованная. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-505-203B, SC504-203B. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата A2SDi-TP8F. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
