Артикул: MBD-R12SPD-A

Наличие уточняйте

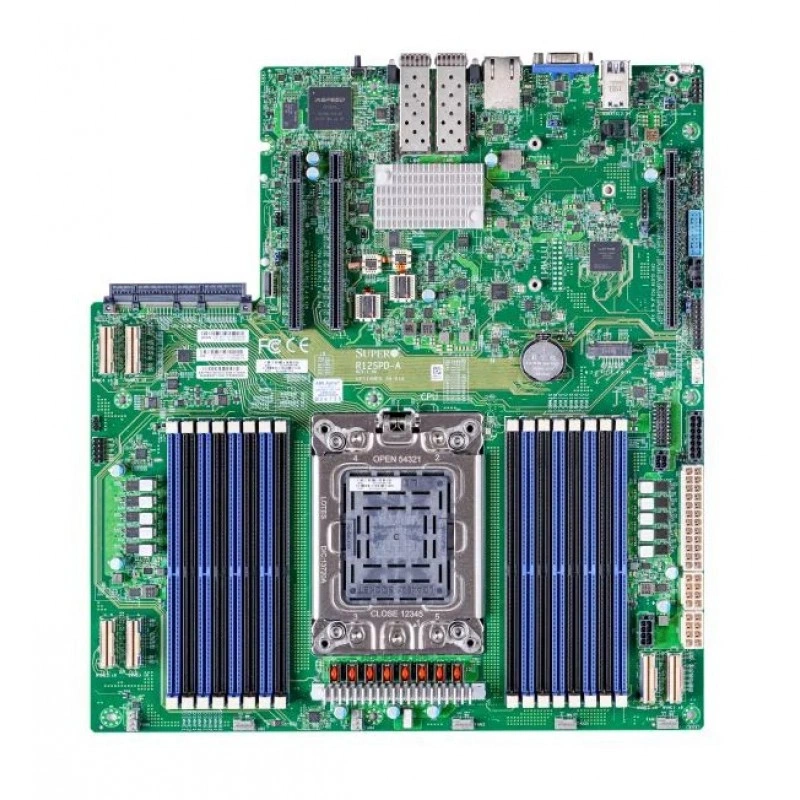

Материнская плата Supermicro R12SPD-⁠A ( For SuperServer Only ) MBD-⁠R12SPD-⁠A

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-R12SPD-A

Supermicro MBD-R12SPD-A — материнская плата для серверов и специализированных вычислительных узлов. Основой аппаратной конфигурации служит модель R12SPD-A. Процессорная платформа: Один FCLGA-4926; Ampere Altra и Ampere Altra Max.

Формат платы — Проприетарный. Её габариты составляют 12" x 13" (30.48cm x 33.02cm). При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Количество разъёмов: 16 разъёмов DIMM; До 16x ECC RDIMM/LRDIMM DDR4-3200 MTs,До 4TB/разъём. Сетевые контроллеры и подключение: 2 LAN с 10GbE с Mellanox ConnectX-4 Lx EN, или Один(1) 25Gb порт с 2nd порт being redundant/failover. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Практическая задача R12SPD-A — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

  • Процессорная подсистема: Один FCLGA-4926; Ampere Altra и Ampere Altra Max.
  • Форм-фактор и габариты: Проприетарный; 12" x 13" (30.48cm x 33.02cm).
  • Оперативная память: Количество разъёмов: 16 разъёмов DIMM; До 16x ECC RDIMM/LRDIMM DDR4-3200 MTs,До 4TB/разъём.
  • Сеть: 2 LAN с 10GbE с Mellanox ConnectX-4 Lx EN, или Один(1) 25Gb порт с 2nd порт being redundant/failover.
  • M.2: 1 M.2 PCIe 4.0 x4 слот (M-key 2280/22110).
  • PCIe: 6 PCIe 4.0 x8 LP SlimSAS разъём слоты, 3 x PCI-e 4.0 x16 connector- Altra Max или 2 x PCI-e 4.0 x16, 1 x8 разъём - Altra; 1 x AIOM (OCP3.0 Compliant).
  • USB: 2 USB 3 порт(ы) (колодка); 2 USB 3 Type-A порт(ы); 1 USB 2 порт(ы) (колодка).
  • Видео: 1 Aspeed AST2600 BMC порт(ы).
  • Безопасность: 1 TPM 2.0 колодка.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро R12SPD-A подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один FCLGA-4926; Ampere Altra и Ampere Altra Max. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 16 разъёмов DIMM; До 16x ECC RDIMM/LRDIMM DDR4-3200 MTs,До 4TB/разъём. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
R12SPD-AОдин FCLGA-4926; Ampere Altra и Ampere Altra MaxКоличество разъёмов: 16 разъёмов DIMM; До 16x ECC RDIMM/LRDIMM DDR4-3200 MTs,До 4TB/разъём; 2 LAN с 10GbE с Mellanox ConnectX-4 Lx EN, или Один(1) 25Gb порт с 2nd порт being redundant/failover
R13SPDОдин 5964-Pin FCLGA; AmpereOneКоличество разъёмов: 16 разъёмов DIMM; До 16x ECC RDIMM DDR5-4800 MTs,До 8TB/разъём
X12SPED-F3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память 200 серии, в 8 разъёмов DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT; 1 RJ-45 GbE Выделенная LAN IPMI с Intel Ethernet-контроллер I210-AT
X12STD-FIntel Pentium, Intel Xeon E-2300 процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; До 128GB ECC/non-ECC небуферизованная DIMM, DDR4-3200MHz, в 4 разъёма DIMM.; 1 LAN с ASPEED AST2600 BMC

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата R12SPD-A. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-R12SPD-A

Оперативная память

Ёмкость и организация памяти
Количество разъёмов: 16 разъёмов DIMM
Ёмкость и слоты памяти
До 16x ECC RDIMM/LRDIMM DDR4-3200 MTs,До 4TB/разъём
Ёмкость модулей DIMM
RDIMM/LRDIMM:8GB, 16GB, 32GB, 64GB
Количество разъёмов DIMM
16

Процессорная подсистема

Количество ядер
До 128C; До 16MB Cache
Поддерживаемые процессоры
Один FCLGA-4926; Ampere Altra и Ampere Altra Max
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 Aspeed AST2600 BMC порт(ы)
Конфигурация PCIe
6 PCIe 4.0 x8 LP SlimSAS разъём слоты, 3 x PCI-e 4.0 x16 connector- Altra Max или 2 x PCI-e 4.0 x16, 1 x8 разъём - Altra; 1 x AIOM (OCP3.0 Compliant)
Порты USB
2 USB 3 порт(ы) (колодка); 2 USB 3 Type-A порт(ы); 1 USB 2 порт(ы) (колодка)
Последовательные порты
1 Micro USB для COM (Debug) порт(ы)
Сетевой контроллер
2 LAN с 10GbE с Mellanox ConnectX-4 Lx EN, или Один(1) 25Gb порт с 2nd порт being redundant/failover

Комплектация и совместимость

Условия и ограничения
поддержка До 250W TDP CPUs

Конструкция и условия эксплуатации

Габариты
12" x 13" (30.48cm x 33.02cm)
Форм-фактор
Проприетарный

Накопители

Разъёмы M.2
1 M.2 PCIe 4.0 x4 слот (M-key 2280/22110)

Питание и охлаждение

Дополнительные функции
Защита CPU при перегреве; Температура системы

Управление и безопасность

Подключение TPM
1 TPM 2.0 колодка
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Update Manager (SUM); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); IPMI Utilities; IPMI (Intelligent Platform Management Interface) v2.0 с KVM Поддержка
Тип BIOS
AMI UEFI
