Артикул: MBD-X11DPU-ZE+

Наличие уточняйте

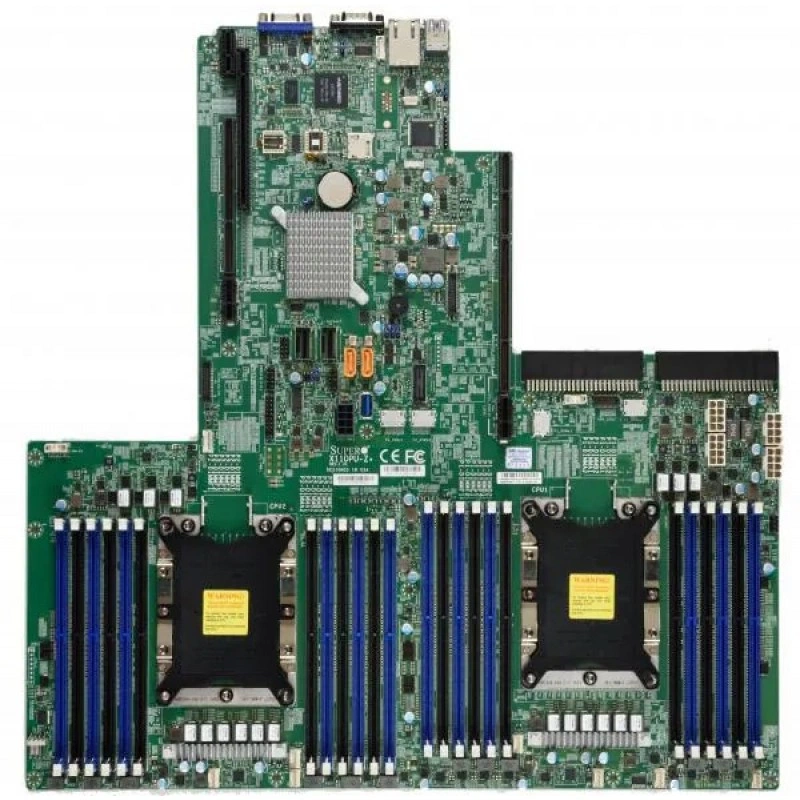

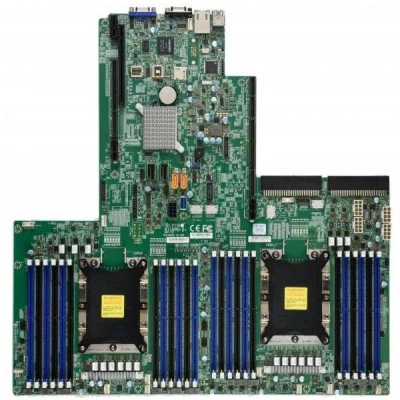

Материнская плата Supermicro X11DPU-⁠ZE+ ( For SuperServer Only ) MBD-⁠X11DPU-⁠ZE+

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11DPU-ZE+

Supermicro MBD-X11DPU-ZE+ — материнская плата для серверных конфигураций с несколькими процессорными узлами. Основой аппаратной конфигурации служит модель X11DPU-ZE+. Процессорная платформа: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s.

Формат платы — Проприетарный Ultra. Её габариты составляют 17" x 16.8" (43.18cm x 42.67cm). Системная логика: Intel C621. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s. Поддерживаемый тип и режимы RAM: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Сетевые контроллеры и подключение: Networking options provided через Ultra Райзер. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

При проектировании сервера на X11DPU-ZE+ сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2500. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s.
  • Форм-фактор и габариты: Проприетарный Ultra; 17" x 16.8" (43.18cm x 42.67cm).
  • Оперативная память: 24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s.
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: Networking options provided через Ultra Райзер.
  • SATA: Intel C621 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel C621A контроллер для SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • PCIe: 1 PCIe 3.0 x32 Left Райзер слот,; 1 PCIe 3.0 x8 Right Райзер слот,; 1 PCIe 3.0 x40 Far Right Райзер слот.
  • USB: 1 USB 3.2 Gen1 порт(ы) (1 через внутреннюю колодку).
  • Управление: ASPEED AST2500.
  • Охлаждение: 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); PWM Регулировка оборотов вентиляторов; Мониторинг состояния для регулировки оборотов; 8 вентиляторов с контролем оборотов.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X11DPU-ZE+ подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X11DPU-ZE+2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; Networking options provided через Ultra Райзер
X11DPU-Z+2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; Networking options provided через Ultra Райзер
X11DPU-V2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; До 6TB 3DS ECC RDIMM, DDR4-2933MHz; До 6TB 3DS ECC LRDIMM, DDR4-2933MHz, в 24 разъёма DIMM; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; Networking options provided через Ultra Райзер
X11DPU2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; До 6TB 3DS ECC RDIMM, DDR4-2933MHz; До 6TB 3DS ECC LRDIMM, DDR4-2933MHz, в 24 разъёма DIMM; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; Networking options provided через Ultra Райзер

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X11DPU-ZE+. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X11DPU-ZE+

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s
Ёмкость модулей DIMM
LRDIMM: 64GB, 128GB; RDIMM: 64GB, 128GB
Количество разъёмов DIMM
24
Тип и скорость памяти
2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s
Сокет процессора
LGA-3647
Тепловой пакет CPU
До 205W
Чипсет
Intel C621
Ядра и потоки
До 28 ядер
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2500 BMC порт(ы)
Порты USB
1 USB 3.2 Gen1 порт(ы) (1 через внутреннюю колодку)
Последовательные порты
1 COM
Сетевые контроллеры
Networking options provided через Ultra Райзер
Слоты PCIe
1 PCIe 3.0 x32 Left Райзер слот,; 1 PCIe 3.0 x8 Right Райзер слот,; 1 PCIe 3.0 x40 Far Right Райзер слот

Конструкция и условия эксплуатации

Габариты
17" x 16.8" (43.18cm x 42.67cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Проприетарный Ultra

Накопители

SATA DOM
2 Super DOM (Disk on Module) портов
Контроллер и порты SATA
Intel C621 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel C621A контроллер для SATA3 (6 Gbps) портов; RAID 0,1,5,10

Питание и охлаждение

Вентиляторы и охлаждение
8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); PWM Регулировка оборотов вентиляторов; Мониторинг состояния для регулировки оборотов; 8 вентиляторов с контролем оборотов
Дополнительные функции
1 портов SuperDOM; RoHS; Разъём датчика вскрытия корпуса; Контроль вскрытия корпуса; SDDC
Контроль напряжений
3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор питания; Индикатор активности BMC/IPMI; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI

Управление и безопасность

Программное обеспечение управления
SuperDoctor 5, NMI, SUM, KVM с Выделенная LAN, SPM, Intel Node Manager, IPMI2.0, Watchdog
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2500
