Артикул: MBD-X11DPU-Z+

Наличие уточняйте

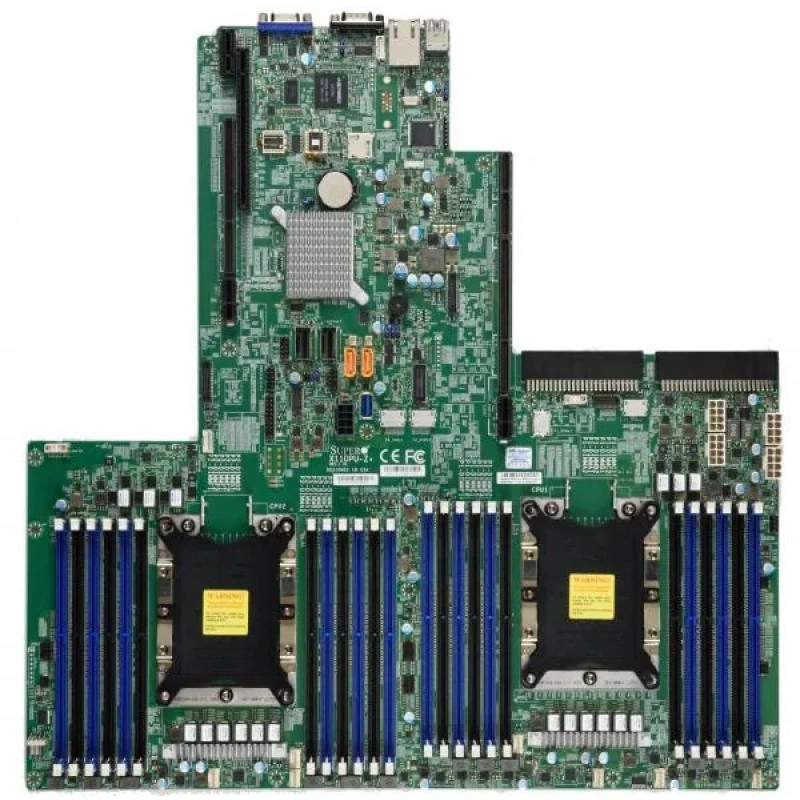

Материнская плата Supermicro X11DPU-⁠Z+ ( For SuperServer Only ) MBD-⁠X11DPU-⁠Z+

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11DPU-Z+

Материнская плата Supermicro MBD-X11DPU-Z+ предназначена для серверных конфигураций с несколькими процессорными узлами. При комплектации ориентируются на аппаратную модель X11DPU-Z+. Поддерживаемая процессорная конфигурация: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s.

Формат платы — Проприетарный Ultra. Её габариты составляют 17" x 16.8" (43.18cm x 42.67cm). Системная логика: Intel C621. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).. Поддерживаемый тип и режимы RAM: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Сетевые контроллеры и подключение: Networking options provided через Ultra Райзер. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

При проектировании сервера на X11DPU-Z+ сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2500. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s.
  • Форм-фактор и габариты: Проприетарный Ultra; 17" x 16.8" (43.18cm x 42.67cm).
  • Оперативная память: 24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только)..
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: Networking options provided через Ultra Райзер.
  • SATA: Intel C621 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel C621A контроллер для SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • PCIe: 1 PCIe 3.0 x32 Left Райзер слот,; 1 PCIe 3.0 x8 Right Райзер слот,; 1 PCIe 3.0 x40 Far Right Райзер слот.
  • USB: 1 USB 3.2 Gen1 порт(ы) (1 через внутреннюю колодку).
  • Управление: ASPEED AST2500.
  • Охлаждение: 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); PWM Регулировка оборотов вентиляторов; Мониторинг состояния для регулировки оборотов; 8 вентиляторов с контролем оборотов.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X11DPU-Z+ подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X11DPU-Z+2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; Networking options provided через Ultra Райзер
X11DPU-ZE+2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; Networking options provided через Ultra Райзер
X11DPU-V2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; До 6TB 3DS ECC RDIMM, DDR4-2933MHz; До 6TB 3DS ECC LRDIMM, DDR4-2933MHz, в 24 разъёма DIMM; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; Networking options provided через Ultra Райзер
X11DPU2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; До 6TB 3DS ECC RDIMM, DDR4-2933MHz; До 6TB 3DS ECC LRDIMM, DDR4-2933MHz, в 24 разъёма DIMM; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; Networking options provided через Ultra Райзер

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X11DPU-Z+. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X11DPU-Z+

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).
Ёмкость модулей DIMM
LRDIMM: 64GB, 128GB; RDIMM: 64GB, 128GB
Количество разъёмов DIMM
24
Тип и скорость памяти
2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s
Сокет процессора
LGA-3647
Тепловой пакет CPU
До 205W
Чипсет
Intel C621
Ядра и потоки
До 28 ядер
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2500 BMC порт(ы)
Порты USB
1 USB 3.2 Gen1 порт(ы) (1 через внутреннюю колодку)
Последовательные порты
1 COM
Сетевые контроллеры
Networking options provided через Ultra Райзер
Слоты PCIe
1 PCIe 3.0 x32 Left Райзер слот,; 1 PCIe 3.0 x8 Right Райзер слот,; 1 PCIe 3.0 x40 Far Right Райзер слот

Комплектация и совместимость

Условия и ограничения
BIOS версия 3.2 или новее is требуется до Поддержка 2nd поколения Intel Xeon Scalable процессоры (codenamed Cascade Lake-R)

Конструкция и условия эксплуатации

Габариты
17" x 16.8" (43.18cm x 42.67cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Проприетарный Ultra

Накопители

SATA DOM
2 Super DOM (Disk on Module) портов
Контроллер и порты SATA
Intel C621 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel C621A контроллер для SATA3 (6 Gbps) портов; RAID 0,1,5,10

Питание и охлаждение

Вентиляторы и охлаждение
8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); PWM Регулировка оборотов вентиляторов; Мониторинг состояния для регулировки оборотов; 8 вентиляторов с контролем оборотов
Дополнительные функции
1 портов SuperDOM; RoHS; Разъём датчика вскрытия корпуса; Контроль вскрытия корпуса; SDDC
Контроль напряжений
3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор питания; Индикатор активности BMC/IPMI; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI

Управление и безопасность

Программное обеспечение управления
SuperDoctor 5, NMI, SUM, KVM с Выделенная LAN, SPM, Intel Node Manager, IPMI2.0, Watchdog
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2500
