Артикул: MBD-X11DSN-TS

Наличие уточняйте

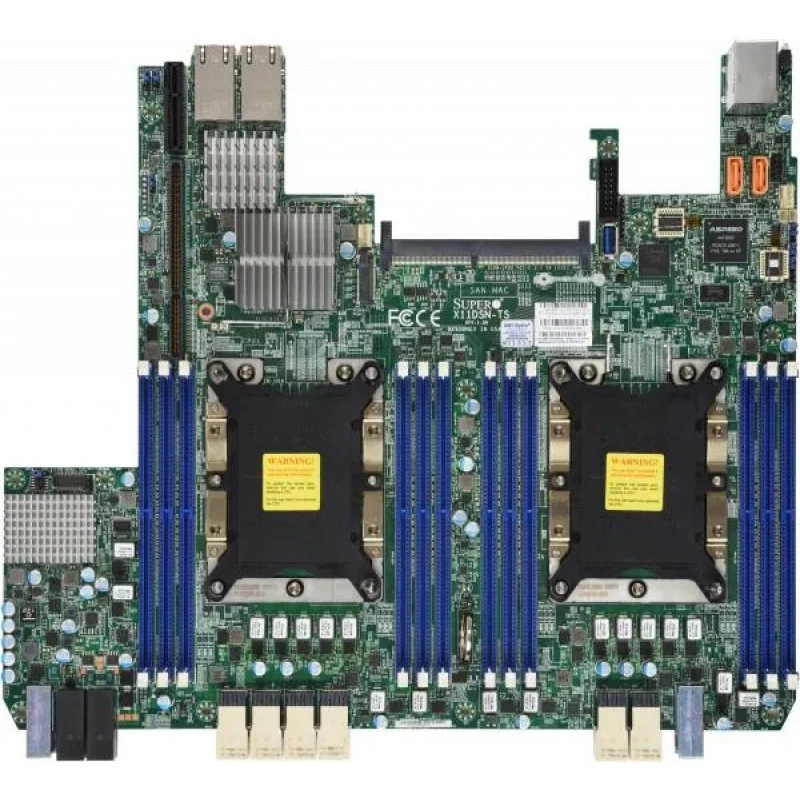

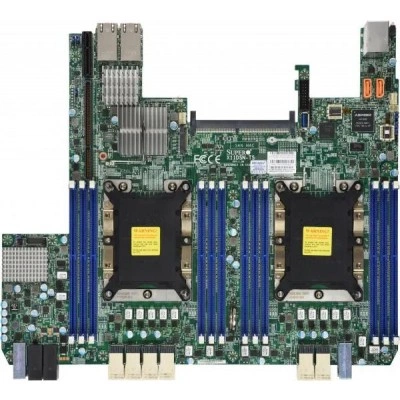

Материнская плата Supermicro X11DSN-⁠TS ( For SuperServer Only ) MBD-⁠X11DSN-⁠TS

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11DSN-TS

Supermicro MBD-X11DSN-TS — материнская плата для серверных конфигураций с несколькими процессорными узлами. Основой аппаратной конфигурации служит модель X11DSN-TS. Процессорная платформа: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s.

Формат платы — Проприетарный. Её габариты составляют 11.5" x 13.9" (29.21cm x 35.31cm). Системная логика: Intel C624. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); До 3TB 3DS ECC RDIMM, DDR4-2933MHz; До 3TB 3DS ECC LRDIMM, DDR4-2933MHz, в 12 разъёмов DIMM; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только). Поддерживаемый тип и режимы RAM: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Сетевые контроллеры и подключение: 2 LAN с 10GBase-T с Intel X557. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

При проектировании сервера на X11DSN-TS сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2500. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s.
  • Форм-фактор и габариты: Проприетарный; 11.5" x 13.9" (29.21cm x 35.31cm).
  • Оперативная память: 12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); До 3TB 3DS ECC RDIMM, DDR4-2933MHz; До 3TB 3DS ECC LRDIMM, DDR4-2933MHz, в 12 разъёмов DIMM; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только).
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: 2 LAN с 10GBase-T с Intel X557.
  • SATA: Intel PCH SATA контроллер для портов.
  • M.2: Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2242/2260/2280; Ключ: M-Key.
  • PCIe: 2 PCIe 3.0 x16 Left Райзер слот.
  • Управление: ASPEED AST2500.
  • Охлаждение: 4x 4-pin разъёмы вентиляторов (До 4 вентиляторов); PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X11DSN-TS подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); До 3TB 3DS ECC RDIMM, DDR4-2933MHz; До 3TB 3DS ECC LRDIMM, DDR4-2933MHz, в 12 разъёмов DIMM; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X11DSN-TS2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); До 3TB 3DS ECC RDIMM, DDR4-2933MHz; До 3TB 3DS ECC LRDIMM, DDR4-2933MHz, в 12 разъёмов DIMM; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 2 LAN с 10GBase-T с Intel X557
X11DSN-TSQ2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); До 3TB 3DS ECC RDIMM, DDR4-2933MHz; До 3TB 3DS ECC LRDIMM, DDR4-2933MHz, в 12 разъёмов DIMM; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 2 LAN с 10GBase-T с Intel X557
X11SWN-L8th поколения Intel Core i3-8145UE процессор; 1 процессорный разъём FCBGA-1528 поддерживается, поддерживаемый TDP До 15W TDP2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-2400MT/s; Два канал DDR4 2400MHz SO-DIMM, До 64GB; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210IT; 2 RJ45; Small form factor с rich I/O: 2 GbE, 8 USB и 6 COM
X11SWN-H8th поколения Intel Core i7-8665UE процессор; 1 процессорный разъём FCBGA-1528 поддерживается, поддерживаемый TDP До 15W TDP2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-2400MT/s; Два канал DDR4 2400MHz SO-DIMM, До 64GB; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210IT; 2 RJ45; Small form factor с rich I/O: 2 GbE, 8 USB и 6 COM

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X11DSN-TS. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X11DSN-TS

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); До 3TB 3DS ECC RDIMM, DDR4-2933MHz; До 3TB 3DS ECC LRDIMM, DDR4-2933MHz, в 12 разъёмов DIMM; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только)
Ёмкость модулей DIMM
LRDIMM: 64GB, 128GB; RDIMM: 32GB, 64GB, 128GB
Количество разъёмов DIMM
12
Тип и скорость памяти
2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s
Сокет процессора
LGA-3647
Тепловой пакет CPU
До 205W
Чипсет
Intel C624
Ядра и потоки
До 28 ядер
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыходы
1 VGA D-Sub разъём порт(ы)
Графический контроллер
1 ASPEED AST2500 BMC порт(ы)
Последовательные порты
1 COM; 1 COM
Сетевые контроллеры
2 LAN с 10GBase-T с Intel X557
Слоты PCIe
2 PCIe 3.0 x16 Left Райзер слот

Комплектация и совместимость

Условия и ограничения
BIOS версия 3.2 или новее is требуется до Поддержка 2nd поколения Intel Xeon Scalable процессоры (codenamed Cascade Lake-R)

Конструкция и условия эксплуатации

Габариты
11.5" x 13.9" (29.21cm x 35.31cm)
Относительная влажность хранения
10% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-20°C - 60°C (-4°F - 140°F)
Форм-фактор
Проприетарный

Накопители

Контроллер и порты SATA
Intel PCH SATA контроллер для портов
Разъёмы M.2
Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2242/2260/2280; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
4x 4-pin разъёмы вентиляторов (До 4 вентиляторов); PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
WOL, UID, RoHS, Поддержка Node Manager, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Контроль вскрытия корпуса, RoHS, Halogen Free, Innovation Engine
Контроль напряжений
VBAT, Контроль напряжений CPU, 1.2V (VDIMM), 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V, +1.5V, +1.35V, Напряжения памяти
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор перегрева CPU/системы

Управление и безопасность

Программное обеспечение управления
SuperDoctor 5, NMI, SUM, KVM с Выделенная LAN, SPM, Intel Node Manager, SSM, IPMI2.0, Watchdog, IPMI (Intelligent Platform Management Interface) v2.0 с KVM Поддержка; IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2500
