Артикул: MBD-X11DSN-TSQ

Наличие уточняйте

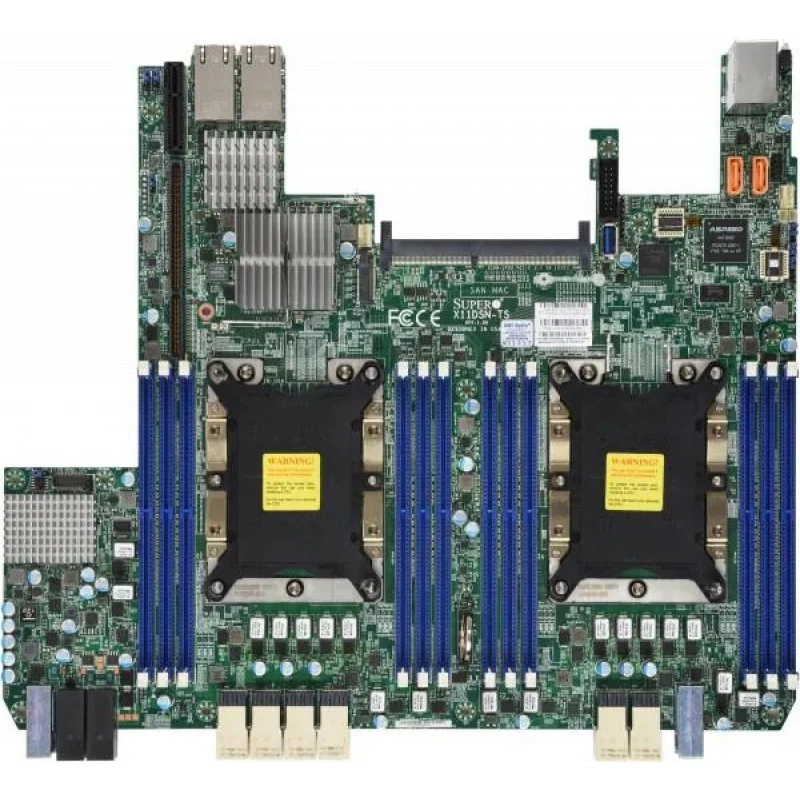

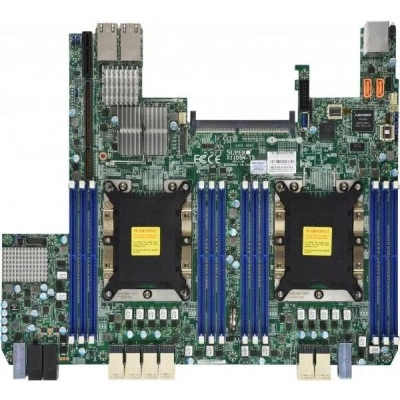

Материнская плата Supermicro X11DSN-⁠TSQ ( For SuperServer Only ) MBD-⁠X11DSN-⁠TSQ

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11DSN-TSQ

Supermicro MBD-X11DSN-TSQ объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для серверных конфигураций с несколькими процессорными узлами. Аппаратное исполнение платы — X11DSN-TSQ. Вычислительная платформа: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s.

Формат платы — Проприетарный. Её габариты составляют 11.5" x 13.9" (29.21cm x 35.31cm). Системная логика: Intel C627. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); До 3TB 3DS ECC RDIMM, DDR4-2933MHz; До 3TB 3DS ECC LRDIMM, DDR4-2933MHz, в 12 разъёмов DIMM; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только). Поддерживаемый тип и режимы RAM: ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Сетевые контроллеры и подключение: 2 LAN с 10GBase-T с Intel X557. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

При проектировании сервера на X11DSN-TSQ сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2500. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s.
  • Форм-фактор и габариты: Проприетарный; 11.5" x 13.9" (29.21cm x 35.31cm).
  • Оперативная память: 12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); До 3TB 3DS ECC RDIMM, DDR4-2933MHz; До 3TB 3DS ECC LRDIMM, DDR4-2933MHz, в 12 разъёмов DIMM; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только).
  • Тип и режимы памяти: ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: 2 LAN с 10GBase-T с Intel X557.
  • SATA: Intel PCH SATA контроллер для портов.
  • M.2: Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2242/2260/2280; Ключ: M-Key.
  • PCIe: 2 PCIe 3.0 x16 Left Райзер слот.
  • Управление: ASPEED AST2500.
  • Охлаждение: 4x 4-pin разъёмы вентиляторов (До 4 вентиляторов); PWM Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X11DSN-TSQ подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); До 3TB 3DS ECC RDIMM, DDR4-2933MHz; До 3TB 3DS ECC LRDIMM, DDR4-2933MHz, в 12 разъёмов DIMM; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); ECC DDR4 LRDIMM (3DS), RDIMM (3DS). При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X11DSN-TSQ2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); До 3TB 3DS ECC RDIMM, DDR4-2933MHz; До 3TB 3DS ECC LRDIMM, DDR4-2933MHz, в 12 разъёмов DIMM; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 2 LAN с 10GBase-T с Intel X557
X11DSN-TS2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); До 3TB 3DS ECC RDIMM, DDR4-2933MHz; До 3TB 3DS ECC LRDIMM, DDR4-2933MHz, в 12 разъёмов DIMM; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 2 LAN с 10GBase-T с Intel X557
X11DPH-Tq2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s16 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; 2 LAN с 10GBase-T с Intel X722 + X557; 2 RJ45 10GBase-T портов
X11SWN-L8th поколения Intel Core i3-8145UE процессор; 1 процессорный разъём FCBGA-1528 поддерживается, поддерживаемый TDP До 15W TDP2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-2400MT/s; Два канал DDR4 2400MHz SO-DIMM, До 64GB; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210IT; 2 RJ45; Small form factor с rich I/O: 2 GbE, 8 USB и 6 COM

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X11DSN-TSQ. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X11DSN-TSQ

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); До 3TB 3DS ECC RDIMM, DDR4-2933MHz; До 3TB 3DS ECC LRDIMM, DDR4-2933MHz, в 12 разъёмов DIMM; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только)
Ёмкость модулей DIMM
LRDIMM: 64GB, 128GB; RDIMM: 64GB, 128GB
Количество разъёмов DIMM
12
Тип и скорость памяти
ECC DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s
Сокет процессора
LGA-3647
Тепловой пакет CPU
До 205W
Чипсет
Intel C627
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыходы
1 VGA D-Sub разъём порт(ы)
Графический контроллер
1 ASPEED AST2500 BMC порт(ы)
Последовательные порты
1 COM; 1 COM
Сетевые контроллеры
2 LAN с 10GBase-T с Intel X557
Слоты PCIe
2 PCIe 3.0 x16 Left Райзер слот

Комплектация и совместимость

Условия и ограничения
BIOS версия 3.2 или новее is требуется до Поддержка 2nd поколения Intel Xeon Scalable процессоры (codenamed Cascade Lake-R)

Конструкция и условия эксплуатации

Габариты
11.5" x 13.9" (29.21cm x 35.31cm)
Относительная влажность хранения
10% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-20°C - 60°C (-4°F - 140°F)
Форм-фактор
Проприетарный

Накопители

Контроллер и порты SATA
Intel PCH SATA контроллер для портов
Разъёмы M.2
Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2242/2260/2280; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
4x 4-pin разъёмы вентиляторов (До 4 вентиляторов); PWM Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
WOL, UID, RoHS, Поддержка Node Manager, M.2 NGFF разъём, Управление включением после восстановления питания, Контроль вскрытия корпуса, RoHS, Halogen Free, Intel QuickAssist Technology, Innovation Engine
Контроль напряжений
VBAT, Контроль напряжений CPU, 1.2V (VDIMM), 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V, +1.35V, Напряжения памяти
Контроль температуры
Мониторинг температуры CPU и корпуса
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
M.2 NGFF разъём, Поддержка Node Manager, SDDC, Системное управление, UID, WOL

Управление и безопасность

Программное обеспечение управления
SuperDoctor 5, NMI, SUM, KVM с Выделенная LAN, SPM, Intel Node Manager, SSM, IPMI2.0, Watchdog, IPMI (Intelligent Platform Management Interface) v2.0 с KVM Поддержка, SuperDoctor III; IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2500
