Артикул: MBD-X11QPH+

Наличие уточняйте

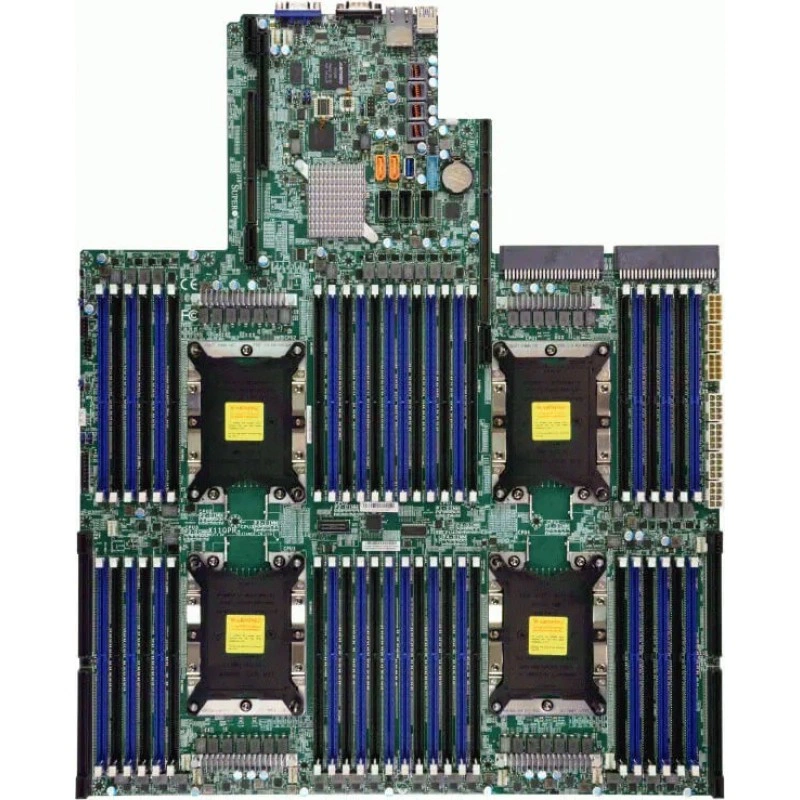

Материнская плата Supermicro X11QPH+ ( For SuperServer Only ) MBD-⁠X11QPH+

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11QPH+

Supermicro MBD-X11QPH+ — материнская плата для серверов и специализированных вычислительных узлов. Основой аппаратной конфигурации служит модель X11QPH+. Процессорная платформа: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 4 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s.

Формат платы — Проприетарный. Её габариты составляют 16.8" x 20.5" (42.67cm x 52.07cm). Системная логика: Intel C621. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 48 разъёмов DIMM; До 12TB 3DS Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 12TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 12TB 3DS ECC RDIMM, DDR4-2933MT/s. Поддерживаемый тип и режимы RAM: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Сетевые контроллеры и подключение: Networking options provided через Ultra Райзер. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Функциональность X11QPH+ проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2500. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 4 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s.
  • Форм-фактор и габариты: Проприетарный; 16.8" x 20.5" (42.67cm x 52.07cm).
  • Оперативная память: 48 разъёмов DIMM; До 12TB 3DS Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 12TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 12TB 3DS ECC RDIMM, DDR4-2933MT/s.
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: Networking options provided через Ultra Райзер.
  • SATA: Intel C621 контроллер для 14 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 2 SATA3 (6Gbps) порт(ы); 12 SATA3 (6Gbps) порт(ы).
  • PCIe: 1 PCIe 3.0 x32 Left Райзер. 1 PCIe 3.0 x40 Ultra Райзер. 1 PCIe 3.0 x8 в физическом слоте x16 сзади Middle Райзер. 1 PCIe 3.0 x32 для 2U (или x48+x8 для 4U) on front для NVMe card Поддержка. 1 PCIe 3.0 (x32 для 2U или x48 для 4U) on front для NVMe card Поддержка..
  • Управление: ASPEED AST2500.
  • Охлаждение: 4x 4-pin разъёмы вентиляторов (До 4 вентиляторов); PWM Регулировка оборотов вентиляторов; Регулировка вентиляторов для снижения шума; Мониторинг состояния для регулировки оборотов; состояние мониторинг для on/off управление.
  • Системная логика: Intel C621.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X11QPH+ подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 4 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 48 разъёмов DIMM; До 12TB 3DS Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 12TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 12TB 3DS ECC RDIMM, DDR4-2933MT/s; 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X11QPH+2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 4 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s48 разъёмов DIMM; До 12TB 3DS Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 12TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 12TB 3DS ECC RDIMM, DDR4-2933MT/s; Networking options provided через Ultra Райзер
X11QPL2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры48 разъёмов DIMM; До 12TB 3DS Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 12TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 12TB 3DS ECC RDIMM, DDR4-2933MT/s; 1 LAN с GbE from C621
X11DPH-T2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s16 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 2 LAN с 10GBase-T с Intel X722 + X557; 2 RJ45 10GBase-T портов
X11DPH-i2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s16 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; 2 LAN с 1GbE с Intel X722 + Marvell 88E1512; 2 1GbE LAN портов

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X11QPH+. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X11QPH+

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
48 разъёмов DIMM; До 12TB 3DS Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 12TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 12TB 3DS ECC RDIMM, DDR4-2933MT/s
Ёмкость модулей DIMM
LRDIMM: 8GB, 16GB, 32GB, 64GB, 128GB; RDIMM: 8GB, 16GB, 32GB, 64GB, 128GB
Количество разъёмов DIMM
48
Тип и скорость памяти
2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 4 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s
Сокет процессора
LGA-3647
Тепловой пакет CPU
До 205W
Чипсет
Intel C621
Ядра и потоки
До 28 ядер
Количество процессорных разъёмов
4

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2500 BMC порт(ы)
Последовательные порты
1 COM
Сетевые контроллеры
Networking options provided через Ultra Райзер
Слоты PCIe
1 PCIe 3.0 x32 Left Райзер. 1 PCIe 3.0 x40 Ultra Райзер. 1 PCIe 3.0 x8 в физическом слоте x16 сзади Middle Райзер. 1 PCIe 3.0 x32 для 2U (или x48+x8 для 4U) on front для NVMe card Поддержка. 1 PCIe 3.0 (x32 для 2U или x48 для 4U) on front для NVMe card Поддержка.

Комплектация и совместимость

Условия и ограничения
BIOS версия 3.0 или новее is требуется до Поддержка 2nd поколения Intel Xeon Scalable процессоры

Конструкция и условия эксплуатации

Габариты
16.8" x 20.5" (42.67cm x 52.07cm)
Форм-фактор
Проприетарный

Накопители

SATA DOM
2 Super DOM (Disk on Module) power разъём
Контроллер и порты SATA
Intel C621 контроллер для 14 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 2 SATA3 (6Gbps) порт(ы); 12 SATA3 (6Gbps) порт(ы)

Питание и охлаждение

Вентиляторы и охлаждение
4x 4-pin разъёмы вентиляторов (До 4 вентиляторов); PWM Регулировка оборотов вентиляторов; Регулировка вентиляторов для снижения шума; Мониторинг состояния для регулировки оборотов; состояние мониторинг для on/off управление
Дополнительные функции
SDDC; RoHS, Halogen Free; 4x 8-pin GPU power разъёмы
Контроль напряжений
VBAT, Поддержка утилиты мониторинга, Контроль напряжений CPU, Разъём датчика вскрытия корпуса, 4 -fan состояние, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, 5 фазы импульсного регулятора напряжения
Светодиодные индикаторы
Индикатор перегрева CPU/системы

Управление и безопасность

Программное обеспечение управления
SuperDoctor 5, NMI, SUM, KVM с Выделенная LAN, IPMI2.0, Watchdog; SMCIPMITool
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2500
