Артикул: MBD-X11QPL

Наличие уточняйте

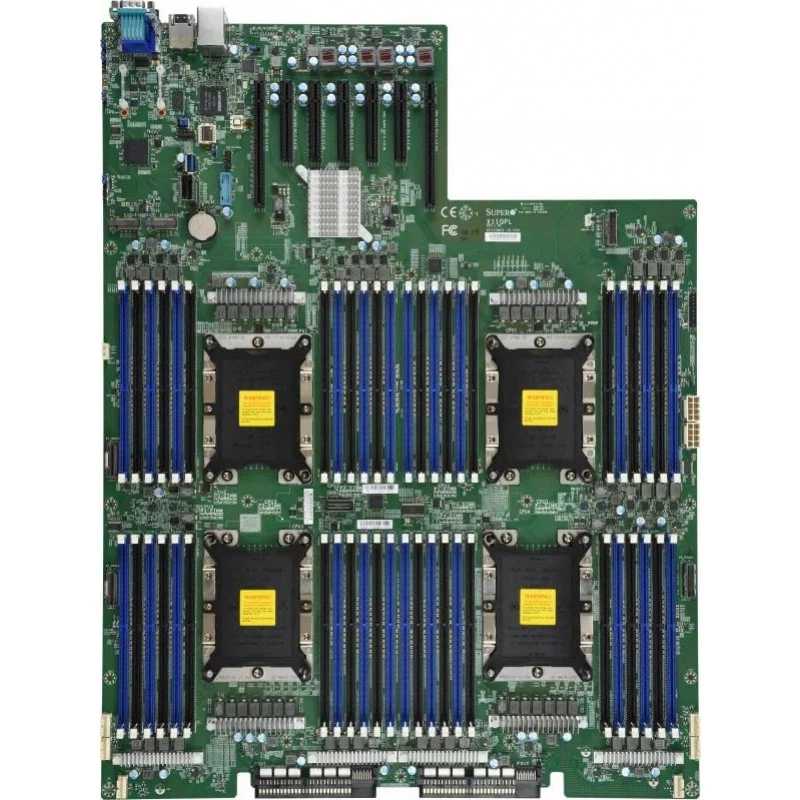

Материнская плата Supermicro X11QPL ( For SuperServer Only ) MBD-⁠X11QPL

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11QPL

Supermicro MBD-X11QPL используют как основу серверов и специализированных вычислительных узлов. Модель X11QPL определяет совместимость вычислительной части, памяти и расширения. Процессоры: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры.

Формат платы — Проприетарный. Её габариты составляют 16.8" x 23.35" (42.67cm x 59.31cm). Системная логика: Intel C621. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 48 разъёмов DIMM; До 12TB 3DS Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 12TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 12TB 3DS ECC RDIMM, DDR4-2933MT/s. Поддерживаемый тип и режимы RAM: ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Сетевые контроллеры и подключение: 1 LAN с GbE from C621. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Плата X11QPL задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2500. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры.
  • Форм-фактор и габариты: Проприетарный; 16.8" x 23.35" (42.67cm x 59.31cm).
  • Оперативная память: 48 разъёмов DIMM; До 12TB 3DS Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 12TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 12TB 3DS ECC RDIMM, DDR4-2933MT/s.
  • Тип и режимы памяти: ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: 1 LAN с GbE from C621.
  • SATA: Intel C621 контроллер для 2 SATA3 (6 Gbps) портов; RAID 0,1; 2 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 2 SATA/PCIe 3.0 x4; Формат: 2280/22110; Ключ: M-Key.
  • PCIe: 5 PCIe 3.0 x8,; 2 PCIe 3.0 x16.
  • USB: 1 USB 3.2 Gen1 порт(ы) (1 через внутреннюю колодку).
  • Управление: ASPEED AST2500.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X11QPL подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 48 разъёмов DIMM; До 12TB 3DS Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 12TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 12TB 3DS ECC RDIMM, DDR4-2933MT/s; ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X11QPL2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры48 разъёмов DIMM; До 12TB 3DS Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 12TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 12TB 3DS ECC RDIMM, DDR4-2933MT/s; 1 LAN с GbE from C621
X11QPH+2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 4 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s48 разъёмов DIMM; До 12TB 3DS Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 12TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 12TB 3DS ECC RDIMM, DDR4-2933MT/s; Networking options provided через Ultra Райзер
X11SPL-F2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-3647 (разъём P) поддерживается, поддерживаемый TDP До 165W TDP8 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 2TB 3DS ECC RDIMM, DDR4-2933MT/s; До 1TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 2 LAN с 1GbE с Intel I210; 2 RJ45
X11SCQ-L8th/9th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 95W TDP2 разъёма DIMM; До 32GB небуферизованная non-ECC UDIMM, DDR4-2666MT/s; До 32GB небуферизованная non-ECC UDIMM, DDR4-2666MHz, в 2 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X11QPL. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X11QPL

Оперативная память

Напряжение памяти
1.35V
Ёмкость и слоты памяти
48 разъёмов DIMM; До 12TB 3DS Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 12TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 12TB 3DS ECC RDIMM, DDR4-2933MT/s
Ёмкость модулей DIMM
16GB, 32GB, 64GB, 128GB; LRDIMM: 16GB, 32GB, 64GB, 128GB, 256GB; RDIMM: 16GB, 32GB, 64GB, 128GB, 256GB
Количество разъёмов DIMM
48
Тип и скорость памяти
ECC DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры
Чипсет
Intel C621

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Порты USB
1 USB 3.2 Gen1 порт(ы) (1 через внутреннюю колодку)
Сетевые контроллеры
1 LAN с GbE from C621
Слоты PCIe
5 PCIe 3.0 x8,; 2 PCIe 3.0 x16

Комплектация и совместимость

Условия и ограничения
BIOS версия 3.0 или новее is требуется до Поддержка 2nd поколения Intel Xeon Scalable процессоры

Конструкция и условия эксплуатации

Габариты
16.8" x 23.35" (42.67cm x 59.31cm)
Форм-фактор
Проприетарный

Накопители

Контроллер и порты SATA
Intel C621 контроллер для 2 SATA3 (6 Gbps) портов; RAID 0,1; 2 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 2 SATA/PCIe 3.0 x4; Формат: 2280/22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
2x 6-pin разъёмы вентиляторов (До 2 вентиляторов); PWM Регулировка оборотов вентиляторов; Регулировка вентиляторов для снижения шума; Мониторинг состояния для регулировки оборотов; состояние мониторинг для on/off управление
Дополнительные функции
SDDC; RoHS, Halogen Free
Контроль напряжений
VBAT, Поддержка утилиты мониторинга, Контроль напряжений CPU, Разъём датчика вскрытия корпуса, 4 -fan состояние, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, 5 фазы импульсного регулятора напряжения

Управление и безопасность

Программное обеспечение управления
SuperDoctor 5, NMI, SUM, Watchdog, IPMI (Intelligent Platform Management Interface) v2.0 с KVM Поддержка
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2500
