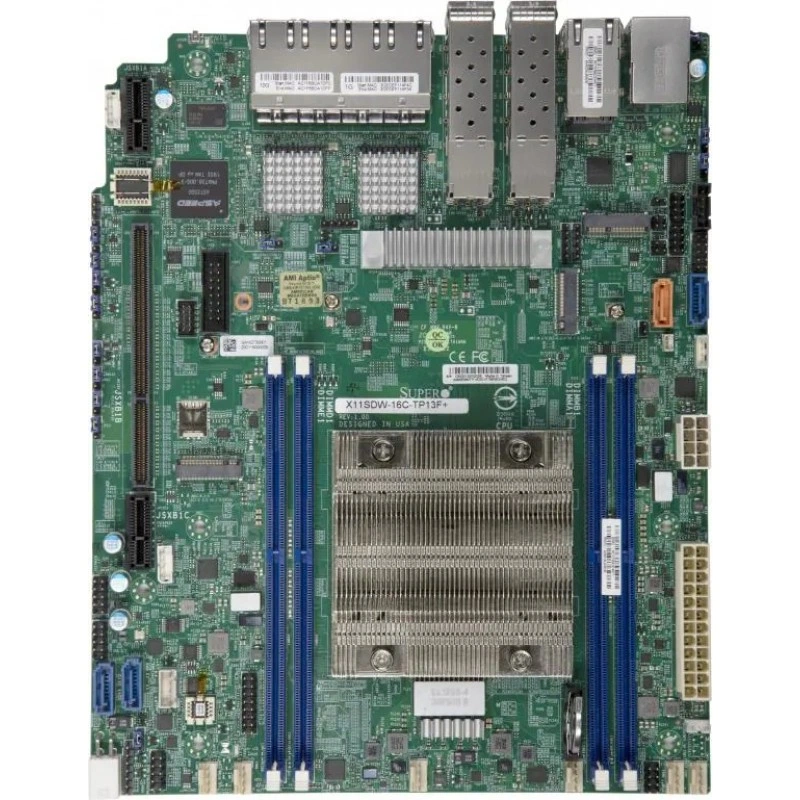

Материнская плата Supermicro X11SDW-16C-TP13F+ MBD-X11SDW-16C-TP13F+

Основная информация о материнской плате Supermicro MBD-X11SDW-16C-TP13F+

Supermicro MBD-X11SDW-16C-TP13F+ используют как основу компактных сетевых и встраиваемых систем. Модель X11SDW-16C-TP13F+ определяет совместимость вычислительной части, памяти и расширения. Процессоры: Intel Xeon процессор D-2183IT; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP До 100W TDP.

Формат платы — Проприетарный. Её габариты составляют 8" x 10" (20.32cm x 25.4cm). Системная логика: Система на кристалле SoC. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2400MT/s; До 256GB ECC RDIMM, DDR4-2400MT/s. Поддерживаемый тип и режимы RAM: 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочая скорость до 2400MHz). Сетевые контроллеры и подключение: 4 LAN с 1GbE с Intel I350-AM4; 4 LAN с Intel Ethernet-контроллер I350-AM4, Всего 13 LAN портов; 4 LAN с 10G SFP+ LAN через SoC; 1 LAN с 1GbE с Intel I210; 1 LAN с Realtek RTL8201N PHY (выделенный IPMI); 1 RJ45; 9 RJ45 Gigabit Ethernet LAN портов; 4 10G SFP+ LAN портов. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

При проектировании сервера на X11SDW-16C-TP13F+ сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. SoC позволяет построить компактный узел с интегрированной вычислительной частью. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2500; Поддержка Intelligent Platform Management Interface v.2.0. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

• Процессорная подсистема: Intel Xeon процессор D-2183IT; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP До 100W TDP.
• Форм-фактор и габариты: Проприетарный; 8" x 10" (20.32cm x 25.4cm).
• Оперативная память: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2400MT/s; До 256GB ECC RDIMM, DDR4-2400MT/s.
• Тип и режимы памяти: 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочая скорость до 2400MHz).
• Сеть: 4 LAN с 1GbE с Intel I350-AM4; 4 LAN с Intel Ethernet-контроллер I350-AM4, Всего 13 LAN портов; 4 LAN с 10G SFP+ LAN через SoC; 1 LAN с 1GbE с Intel I210; 1 LAN с Realtek RTL8201N PHY (выделенный IPMI); 1 RJ45; 9 RJ45 Gigabit Ethernet LAN портов; 4 10G SFP+ LAN портов.
• SATA: SoC контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 4 SATA3 порт(ы).
• M.2: Интерфейс M.2: 1 SATA/PCIe 3.0 x4; 1 PCIe 3.0 x1; 1 SATA/PCIe 3.0 x2/USB 3.0; Формат: 2280/22110, 2230, 2242; Ключ: M-Key, E-Key, B-Key.
• PCIe: 1 PCIe 3.0 x32 Left Райзер слот.
• Управление: ASPEED AST2500; Поддержка Intelligent Platform Management Interface v.2.0.
• Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов, Системное управление, PWM Регулировка оборотов вентиляторов, Регулировка вентиляторов для снижения шума, Регулировка оборотов вентиляторов, Две зоны охлаждения, 6 вентиляторов с контролем оборотов, Мониторинг состояния для регулировки оборотов, Разъёмы вентиляторов с PWM-управлением, Светодиодная индикация перегрева.

Сценарии применения

Эта компоновка подходит для проектов, где интегрированная вычислительная часть позволяет сократить число отдельных компонентов. В качестве рабочих задач можно рассматривать хранение данных, сбор телеметрии или сетевую обработку. Условия окружающей среды и охлаждение включают в требования к готовому устройству.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X11SDW-16C-TP13F+ подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Xeon процессор D-2183IT; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP До 100W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2400MT/s; До 256GB ECC RDIMM, DDR4-2400MT/s; 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочая скорость до 2400MHz). При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-513BTQC-350WB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. Проверяют охлаждение встроенного CPU, затем устанавливают DIMM. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X11SDW-16C-TP13F+. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
