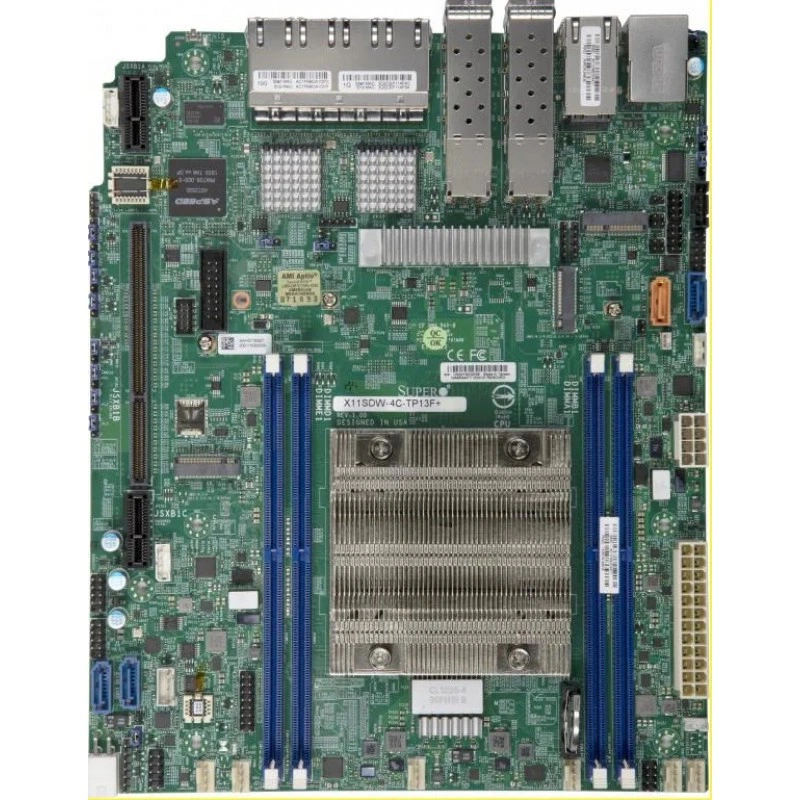

Материнская плата Supermicro X11SDW-4C-TP13F+ MBD-X11SDW-4C-TP13F+

Основная информация о материнской плате Supermicro MBD-X11SDW-4C-TP13F+

Supermicro MBD-X11SDW-4C-TP13F+ объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для компактных сетевых и встраиваемых систем. Аппаратное исполнение платы — X11SDW-4C-TP13F+. Вычислительная платформа: Intel Xeon процессор D-2123IT; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP До 60W TDP.

Формат платы — Проприетарный. Её габариты составляют 8" x 10" (20.32cm x 25.4cm). Системная логика: Система на кристалле SoC. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2400MT/s; До 256GB ECC RDIMM, DDR4-2400MT/s. Поддерживаемый тип и режимы RAM: 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочая скорость до 2400MHz). Сетевые контроллеры и подключение: 4 LAN с 1GbE с Intel I350-AM4; 4 LAN с Intel Ethernet-контроллер I350-AM4, Всего 13 LAN портов; 4 LAN с 10G SFP+ LAN через SoC; 1 LAN с 1GbE с Intel I210; 1 LAN с Realtek RTL8201N PHY (выделенный IPMI); 1 RJ45; 9 RJ45 Gigabit Ethernet LAN портов; 4 10G SFP+ LAN портов. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

При проектировании сервера на X11SDW-4C-TP13F+ сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. SoC позволяет построить компактный узел с интегрированной вычислительной частью. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2500; Поддержка Intelligent Platform Management Interface v.2.0. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

• Процессорная подсистема: Intel Xeon процессор D-2123IT; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP До 60W TDP.
• Форм-фактор и габариты: Проприетарный; 8" x 10" (20.32cm x 25.4cm).
• Оперативная память: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2400MT/s; До 256GB ECC RDIMM, DDR4-2400MT/s.
• Тип и режимы памяти: 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочая скорость до 2400MHz).
• Сеть: 4 LAN с 1GbE с Intel I350-AM4; 4 LAN с Intel Ethernet-контроллер I350-AM4, Всего 13 LAN портов; 4 LAN с 10G SFP+ LAN через SoC; 1 LAN с 1GbE с Intel I210; 1 LAN с Realtek RTL8201N PHY (выделенный IPMI); 1 RJ45; 9 RJ45 Gigabit Ethernet LAN портов; 4 10G SFP+ LAN портов.
• SATA: SoC контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 4 SATA3 порт(ы).
• M.2: Интерфейс M.2: 1 SATA/PCIe 3.0 x4; 1 PCIe 3.0 x1; 1 SATA/PCIe 3.0 x2/USB 3.0; Формат: 2280/22110, 2230, 2242; Ключ: M-Key, E-Key, B-Key.
• PCIe: 1 PCIe 3.0 x32 Left Райзер слот.
• Управление: ASPEED AST2500; Поддержка Intelligent Platform Management Interface v.2.0.
• Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов, Системное управление, PWM Регулировка оборотов вентиляторов, Регулировка вентиляторов для снижения шума, Регулировка оборотов вентиляторов, Две зоны охлаждения, 6 вентиляторов с контролем оборотов, Мониторинг состояния для регулировки оборотов, Разъёмы вентиляторов с PWM-управлением, Светодиодная индикация перегрева.

Сценарии применения

Плату можно рассматривать для сетевого сервиса, компактного хранилища, шлюза или филиального узла. Конкретный набор служб подбирают по мощности встроенного CPU и доступной памяти. Для постоянного обмена данными отдельно оценивают пропускную способность сети и накопителей.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X11SDW-4C-TP13F+ подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Xeon процессор D-2123IT; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP До 60W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2400MT/s; До 256GB ECC RDIMM, DDR4-2400MT/s; 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочая скорость до 2400MHz). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-513BTQC-350WB. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X11SDW-4C-TP13F+. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
