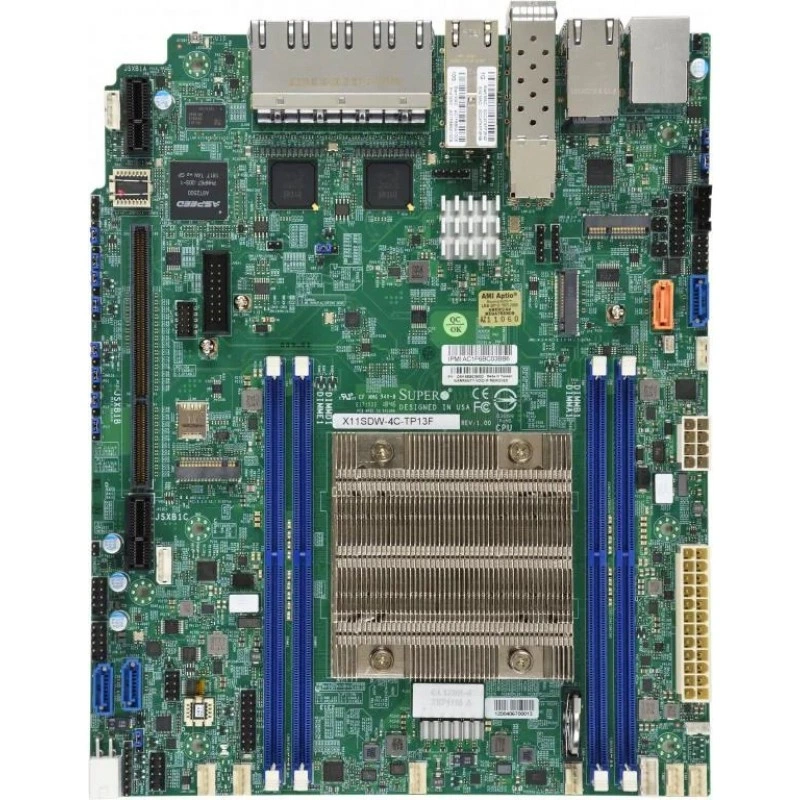

Материнская плата Supermicro X11SDW-4C-TP13F MBD-X11SDW-4C-TP13F

Основная информация о материнской плате Supermicro MBD-X11SDW-4C-TP13F

Материнская плата Supermicro MBD-X11SDW-4C-TP13F предназначена для компактных сетевых и встраиваемых систем. При комплектации ориентируются на аппаратную модель X11SDW-4C-TP13F. Поддерживаемая процессорная конфигурация: Intel Xeon процессор D-2123IT; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP До 60W TDP.

Формат платы — Проприетарный. Её габариты составляют 8" x 10" (20.32cm x 25.4cm). Системная логика: Система на кристалле SoC. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2400MT/s; До 256GB ECC RDIMM, DDR4-2400MT/s. Поддерживаемый тип и режимы RAM: 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочая скорость до 2400MHz). Сетевые контроллеры и подключение: 4 LAN с 1GbE с Intel I350-AM4; 2 LAN с 10Gbase-T; 4 LAN с Intel Ethernet-контроллер I350-AM4; 2 LAN с 10G SFP+ LAN через SoC, Всего 13 LAN портов; 1 LAN с 1GbE с Intel I210; 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 1 RJ45; 2 SFP+; 2 RJ45 10GBase-T портов; 9 RJ45 Gigabit Ethernet LAN портов. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Плата X11SDW-4C-TP13F задаёт аппаратные границы будущей системы. Вычислительная часть интегрирована на плате, поэтому основное пространство для комплектации — память, диски, сеть и охлаждение. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2500. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

• Процессорная подсистема: Intel Xeon процессор D-2123IT; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP До 60W TDP.
• Форм-фактор и габариты: Проприетарный; 8" x 10" (20.32cm x 25.4cm).
• Оперативная память: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2400MT/s; До 256GB ECC RDIMM, DDR4-2400MT/s.
• Тип и режимы памяти: 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочая скорость до 2400MHz).
• Сеть: 4 LAN с 1GbE с Intel I350-AM4; 2 LAN с 10Gbase-T; 4 LAN с Intel Ethernet-контроллер I350-AM4; 2 LAN с 10G SFP+ LAN через SoC, Всего 13 LAN портов; 1 LAN с 1GbE с Intel I210; 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 1 RJ45; 2 SFP+; 2 RJ45 10GBase-T портов; 9 RJ45 Gigabit Ethernet LAN портов.
• SATA: SoC контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 4 SATA3 порт(ы).
• M.2: Интерфейс M.2: 1 SATA/PCIe 3.0 x4; 1 PCIe 3.0 x1; 1 SATA/PCIe 3.0 x2/USB 3.0; Формат: 2280/22110, 2230, 2242/3042; Ключ: M-Key, E-Key, B-Key.
• PCIe: 1 PCIe 3.0 x32 Left Райзер слот.
• Управление: ASPEED AST2500.
• Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов, Системное управление, PWM Регулировка оборотов вентиляторов, Регулировка вентиляторов для снижения шума, Регулировка оборотов вентиляторов, Две зоны охлаждения, 6 вентиляторов с контролем оборотов, Разъёмы вентиляторов с PWM-управлением, Светодиодная индикация перегрева.

Сценарии применения

Эта компоновка подходит для проектов, где интегрированная вычислительная часть позволяет сократить число отдельных компонентов. В качестве рабочих задач можно рассматривать хранение данных, сбор телеметрии или сетевую обработку. Условия окружающей среды и охлаждение включают в требования к готовому устройству.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X11SDW-4C-TP13F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Xeon процессор D-2123IT; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP До 60W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2400MT/s; До 256GB ECC RDIMM, DDR4-2400MT/s; 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочая скорость до 2400MHz). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-513BTQC-350WB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X11SDW-4C-TP13F. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
