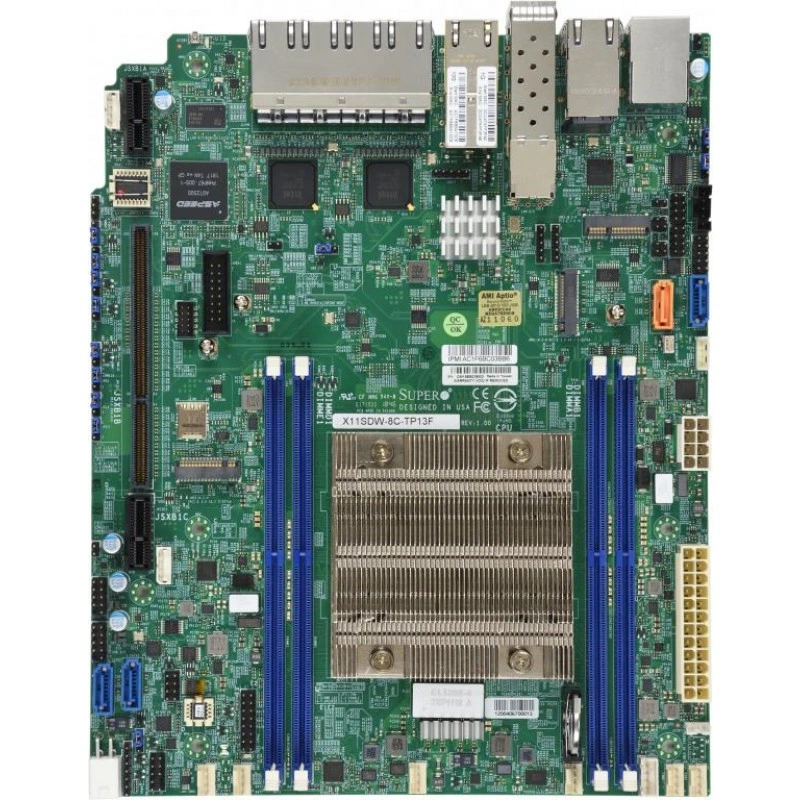

Материнская плата SUPERMICRO X11SDW-8C-TP13F MBD-X11SDW-8C-TP13F

BIOS и прошивка

Возможности BIOS

ACPI 6.1 SMBIOS 3.1 UEFI 2.7 PCI FW 3.2

Тип BIOS

256MB UEFI

Видео и графика

Графический контроллер

1 ASPEED AST2500 BMC портов внутренний разъём Только

Встроенные устройства

SATA

SoC контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10

Сетевые контроллеры

Четыре порта LAN с 1GbE с Intel® I350-AM4 два LAN с 10Gbase-T два LAN с 10G SFP+ LAN через SoC Четыре порта LAN с Intel® Ethernet контроллер I350-AM4, Всего 13 сетевых портов LAN один LAN с 1GbE с Intel® I210 один LAN с Realtek RTL8201N PHY (Выделенный IPMI)

Чипсет

Система на кристалле (SoC)

Интерфейсы ввода-вывода

DOM

1 SuperDOM (Disk on Module) порт с Сборка питание

SATA

4 SATA3 портов

TPM

1 TPM внутренний разъём & Микросхема Оба

Видео

1 VGA портов

Последовательный порт

1 COM 1 COM

Сетевые интерфейсы

1 RJ45 2 SFP+ 2 RJ45 10GBase-T портов 9 RJ45 Gigabit Ethernet сетевых портов LAN

Конструкция и габариты

Размеры

8" x 9.6" (20.32cm x 24.38cm)

Форм-фактор

Проприетарный

Мониторинг состояния

Дополнительные возможности

WOL, UID, Управление на уровне системы, RoHS, Поддержка Node Manager, M.2 NGFF разъём, Две зоны охлаждения, Поддержка аварийного отключения CPU при перегреве для защиты процессора, Управление включением после восстановления сетевого питания AC, Вскрытие корпуса внутренний разъём, Обнаружение вскрытия корпуса, ATX питание разъём, ACPI Управление питанием, 8-контактов 12v DC питание разъём, Источник питания 12V DC или ATX, SDDC, Intel® QuickAssist Technology

Контроль вентиляторов

6x 4-контактов вентилятор внутренних разъёмов (до 6 вентиляторы) Разъёмы вентиляторов с тахометром для температурного управления, Управление на уровне системы, PWM Управление скоростью вентиляторов, Управление скоростью вентиляторов, Две зоны охлаждения, 6 Вентиляторы с контролем состояния по тахометру, Перегрев Светодиодная индикация

Контроль напряжений

Температура системы, Управление на уровне системы, Поддерживает утилиту управления системой, Мониторинг CPU Напряжения, Вскрытие корпуса внутренний разъём, 6 -Состояние вентиляторов, 5 -Состояние вентиляторов, +5V дежурное питание, +5V, +3.3V, +12V, +1.5V, Память Напряжения, 5 (4-контактов)

Контроль температуры

Мониторинг CPU и среды корпуса

Светодиодные индикаторы

UID/Удалённый UID LED CPU/Система Перегрев LED

Процессорная подсистема

Процессоры

Intel® Xeon® процессор D-2146NT Один сокет FCBGA-2518 поддерживается, CPU TDP Поддержка до 80W TDP

Ядра / потоки

до 8 ядер, 16 потоков

Системная память

Коррекция ошибок

Исправляет однобитовые ошибки Обнаруживает двухбитовые ошибки (при использовании памяти ECC)

Напряжение памяти

1.2V

Память

4 слотов DIMM до 512GB ECC LRDIMM, DDR4-2133MT/s; до 256GB ECC RDIMM, DDR4-2133MT/s

Поддерживаемые модули DIMM

8GB, 16GB, 32GB, 64GB, 128GB

Тип памяти

2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочая скорость до 2133MHz)

Слоты расширения

PCI Express

1 PCIe 3.0 x32 Левая райзер-карта слот

Разъёмы M.2

M.2 Интерфейс: 1 SATA/PCIe 3.0 x4; 1 PCIe 3.0 x1; 1 SATA/PCIe 3.0 x2/USB 3.0 Форм-фактор: 2280/22110, 2230, 2242/3042 Key: M-Key, E-Key, B-Key

Управление и программное обеспечение

Конфигурация питания

ACPI Управление питанием, +12V DC питание Вход, Поддержка аварийного отключения CPU при перегреве для защиты процессора

Программное обеспечение

SuperDoctor® 5, NMI, SUM, KVM с выделенным LAN, Intel® Node Manager, IPMI2.0, Watchdog, IPMI (Intelligent Platform Management Interface) v2.0 с KVM Поддержка IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка

Управление и удаленный доступ

IPMI

ASPEED AST2500

Условия эксплуатации

Относительная влажность при хранении

5% - 95% (без конденсации)

Рабочая относительная влажность

8% - 90% (без конденсации)

Рабочая температура

0°C - 60°C (32°F - 140°F)

Температура хранения

-40°C - 70°C (-40°F - 158°F)
