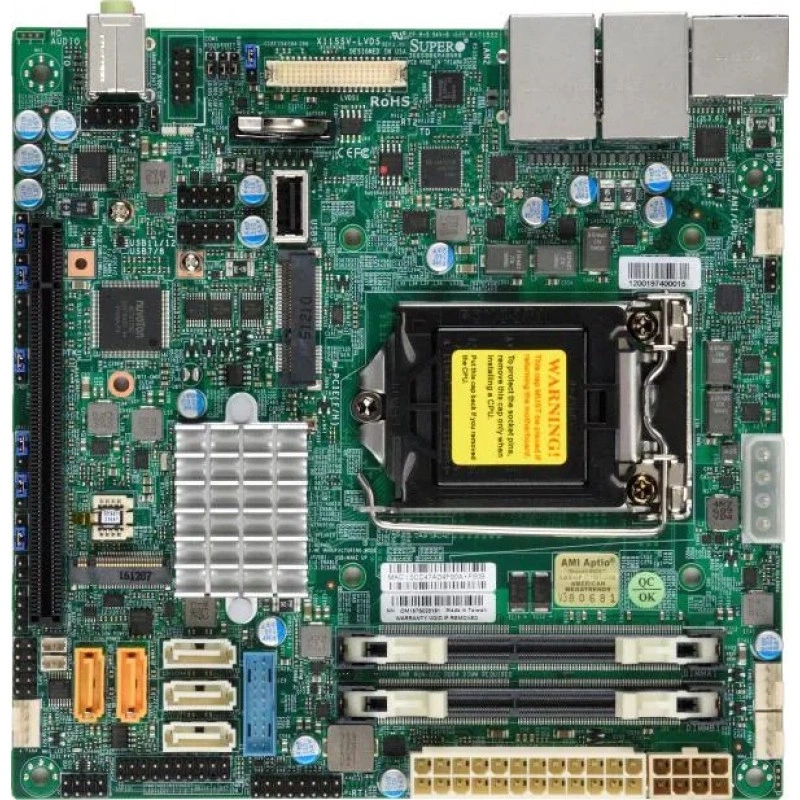

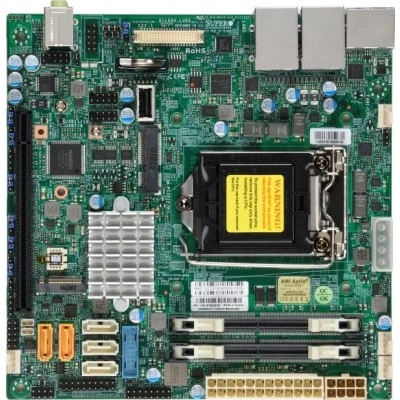

Материнская плата Supermicro X11SSV-LVDS MBD-X11SSV-LVDS

Основная информация о материнской плате Supermicro MBD-X11SSV-LVDS

Supermicro MBD-X11SSV-LVDS используют как основу серверов и специализированных вычислительных узлов. Модель X11SSV-LVDS определяет совместимость вычислительной части, памяти и расширения. Процессоры: Intel 6-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel 6-го поколения Core i5 серии, Intel 6-го поколения Core i7 серии, Intel 7-го поколения Core i3 серии, Intel 7-го поколения Core i5 серии, Intel 7-го поколения Core i7 серии; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 91W TDP.

Формат платы — Mini-ITX. Её габариты составляют 6.7" x 6.7" (17.02cm x 17.02cm). Системная логика: Intel Q170 Express. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 2 разъёма DIMM; До 32GB небуферизованная non-ECC SODIMM, DDR4-2400MT/s. Поддерживаемый тип и режимы RAM: 2400/2133/1866 MT/s non-ECC DDR4 SODIMM небуферизованная SDRAM 72-bit, 260-pin позолоченные. Сетевые контроллеры и подключение: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Плата X11SSV-LVDS задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

• Процессорная подсистема: Intel 6-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel 6-го поколения Core i5 серии, Intel 6-го поколения Core i7 серии, Intel 7-го поколения Core i3 серии, Intel 7-го поколения Core i5 серии, Intel 7-го поколения Core i7 серии; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 91W TDP.
• Форм-фактор и габариты: Mini-ITX; 6.7" x 6.7" (17.02cm x 17.02cm).
• Оперативная память: 2 разъёма DIMM; До 32GB небуферизованная non-ECC SODIMM, DDR4-2400MT/s.
• Тип и режимы памяти: 2400/2133/1866 MT/s non-ECC DDR4 SODIMM небуферизованная SDRAM 72-bit, 260-pin позолоченные.
• Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT.
• SATA: Intel Q170 Express контроллер для 5 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
• M.2: Формат: 2280, 2242.
• PCIe: 1 PCIe 3.0 x16; Mini-PCIe с mSATA Поддержка, M.2 PCIe 3.0 x4 с поддержка SATA, M Key.
• USB: 4 USB 3.2 Gen1 порт(ы) (4 сзади); 1 USB 2.0 порт(ы) (1 Type A).
• Охлаждение: 4x 4-pin разъёмы вентиляторов (До 4 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов; Системное управление; PWM Регулировка оборотов вентиляторов; Разъёмы вентиляторов с PWM-управлением.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X11SSV-LVDS подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel 6-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel 6-го поколения Core i5 серии, Intel 6-го поколения Core i7 серии, Intel 7-го поколения Core i3 серии, Intel 7-го поколения Core i5 серии, Intel 7-го поколения Core i7 серии; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 91W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 2 разъёма DIMM; До 32GB небуферизованная non-ECC SODIMM, DDR4-2400MT/s; 2400/2133/1866 MT/s non-ECC DDR4 SODIMM небуферизованная SDRAM 72-bit, 260-pin позолоченные. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-731i-300B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X11SSV-LVDS. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
