Артикул: MBD-X12DGU

Наличие уточняйте

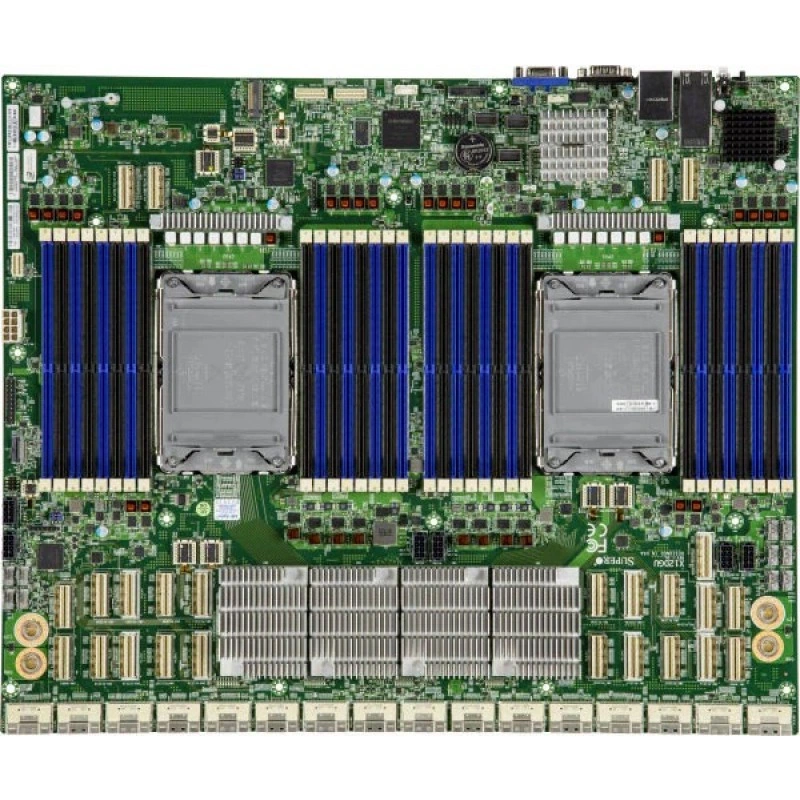

Материнская плата Supermicro X12DGU ( For SuperServer Only ) MBD-⁠X12DGU

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12DGU

Supermicro MBD-X12DGU объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для серверных конфигураций с несколькими процессорными узлами. Аппаратное исполнение платы — X12DGU. Вычислительная платформа: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s.

Формат платы — Проприетарный. Системная логика: Intel C621A. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 32 разъёма DIMM; До 8GB небуферизованная Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; До 8TB Intel Optane Persistent память в память mode.. Поддерживаемый тип и режимы RAM: 3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Сетевые контроллеры и подключение: 2 LAN с 10Gbase-T. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Функциональность X12DGU проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2600 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s.
  • Форм-фактор и габариты: Проприетарный.
  • Оперативная память: 32 разъёма DIMM; До 8GB небуферизованная Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; До 8TB Intel Optane Persistent память в память mode..
  • Тип и режимы памяти: 3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: 2 LAN с 10Gbase-T.
  • SATA: Intel C621A контроллер для 12 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 12 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 1 PCIe 4.0 x4; Формат: 2280/22110; Ключ: M-Key.
  • PCIe: 25 PCIe 4.0 x8.
  • USB: 2 USB 3.1 Gen1 порт(ы) (2 сзади).
  • Управление: ASPEED AST2600 BMC.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X12DGU подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 32 разъёма DIMM; До 8GB небуферизованная Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; До 8TB Intel Optane Persistent память в память mode.; 3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X12DGU3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s32 разъёма DIMM; До 8GB небуферизованная Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; До 8TB Intel Optane Persistent память в память mode.; 2 LAN с 10Gbase-T
X12DPG-U63rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s32 разъёма DIMM; До 8GB небуферизованная Intel Optane Persistent память 200 серии, DDR4-2933MT/s; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MHz; До 8TB 3DS ECC LRDIMM, DDR4-3200MHz До 8GB Unbufferred ECC Intel Optane Persistent память, DDR4-2933MHz, в 32 разъёма DIMM
X12DPU-63rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s32 разъёма DIMM; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MHz; До 8TB 3DS ECC LRDIMM, DDR4-3200MHz До 8TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 32 разъёма DIMM; Networking options provided через Ultra Райзер
X12DGQ-R3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s16 разъёмов DIMM; До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 4TB ECC LRDIMM, DDR4-3200MT/s; До 4TB ECC RDIMM, DDR4-3200MT/s; До 4TB RDIMM, DDR4-3200MHz; До 4TB LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MHz (OC), в 16 разъёмов DIMM; 2 LAN с 10Gbase-T, через AOM-PIO-I2XT installed on JSLOT6

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X12DGU. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X12DGU

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
32 разъёма DIMM; До 8GB небуферизованная Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 8TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 8TB 3DS ECC RDIMM, DDR4-3200MT/s; До 8TB Intel Optane Persistent память в память mode.
Ёмкость модулей DIMM
8GB, 16GB, 32GB, 64GB, 128GB, 256GB
Количество разъёмов DIMM
32
Тип и скорость памяти
3200/2933/2666 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s
Сокет процессора
LGA-4189
Тепловой пакет CPU
До 270W
Чипсет
Intel C621A
Ядра и потоки
До 40 ядер
Количество процессорных разъёмов
2

Интерфейсы и расширение

Порты USB
2 USB 3.1 Gen1 порт(ы) (2 сзади)
Последовательные порты
1 COM порт(ы) (1 Serial порт)
Сетевые контроллеры
2 LAN с 10Gbase-T
Слоты PCIe
25 PCIe 4.0 x8

Конструкция и условия эксплуатации

Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Проприетарный

Накопители

Контроллер и порты SATA
Intel C621A контроллер для 12 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 12 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 1 PCIe 4.0 x4; Формат: 2280/22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
10x 4-pin разъёмы вентиляторов (До 10 вентиляторов); PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Две зоны охлаждения; 10x вентиляторов с контролем оборотов
Дополнительные функции
Контроль вскрытия корпуса; NCSI колодка
Контроль напряжений
VBAT, Температура системы, Температура PCH, Температура памяти, память, Температура CPU, CPU, 1.2V (VDIMM), 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V, VRM temperature, Напряжения памяти, Защита CPU при перегреве, 10 -fan состояние, +1.0V PCH
Управление питанием
Управление питанием ACPI, Power supply мониторинг

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities; IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
