Артикул: MBD-X12SPG-NF

Наличие уточняйте

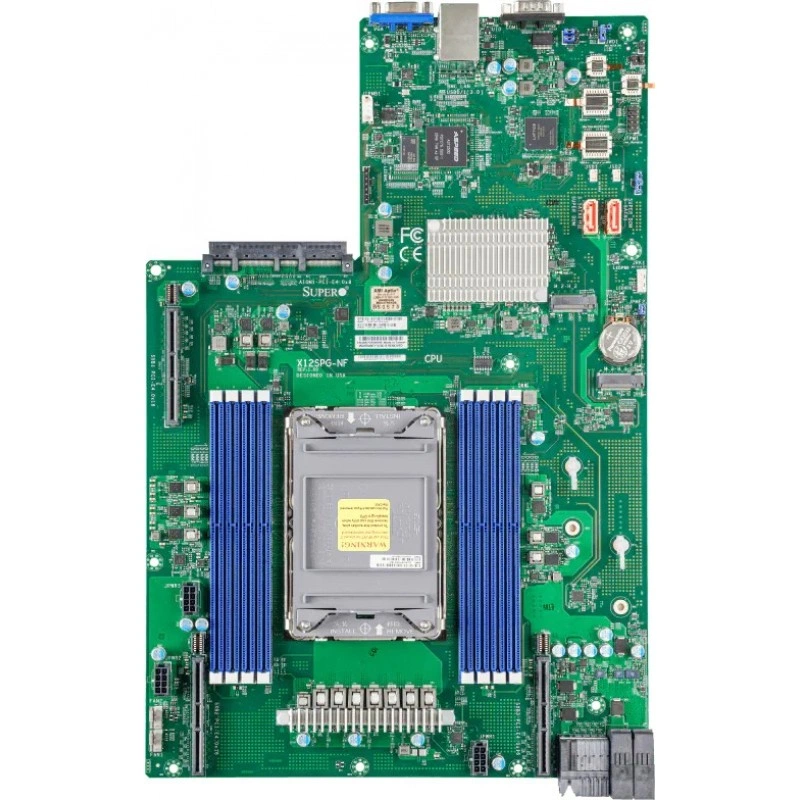

Материнская плата Supermicro X12SPG-⁠NF MBD-⁠X12SPG-⁠NF

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12SPG-NF

Supermicro MBD-X12SPG-NF используют как основу серверов и специализированных вычислительных узлов. Модель X12SPG-NF определяет совместимость вычислительной части, памяти и расширения. Процессоры: 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP.

Формат платы — Проприетарный. Её габариты составляют 9.6" x 14.5" (24.38cm x 36.83cm). Системная логика: Intel C621A. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память 200 серии, в 8 разъёмов DIMM. Поддерживаемый тип и режимы RAM: 3200/2933/2666 MT/s ECC, DDR4 LRDIMM (3DS), RDIMM (3DS). Сетевые контроллеры и подключение: 1 LAN с Realtek RTL8211F PHY (выделенный IPMI); 1 RJ45. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Функциональность X12SPG-NF проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2500 BMC; 1 LAN с Realtek RTL8211F PHY (выделенный IPMI). Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP.
  • Форм-фактор и габариты: Проприетарный; 9.6" x 14.5" (24.38cm x 36.83cm).
  • Оперативная память: 8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память 200 серии, в 8 разъёмов DIMM.
  • Тип и режимы памяти: 3200/2933/2666 MT/s ECC, DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: 1 LAN с Realtek RTL8211F PHY (выделенный IPMI); 1 RJ45.
  • SATA: Intel C621A контроллер для 2 SATA3 (6 Gbps) портов; RAID 0,1.
  • M.2: Интерфейс M.2: 2 SATA/PCIe 3.0 x4, RAID 0 & 1; Формат: 2280/22110; Ключ: M-Key.
  • PCIe: 1 PCIe 4.0 x8 AIOM,; 3 PCIe 4.0 x16 Проприетарный слот.
  • Управление: ASPEED AST2500 BMC; 1 LAN с Realtek RTL8211F PHY (выделенный IPMI).
  • Охлаждение: Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X12SPG-NF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память 200 серии, в 8 разъёмов DIMM; 3200/2933/2666 MT/s ECC, DDR4 LRDIMM (3DS), RDIMM (3DS). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X12SPG-NF3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память 200 серии, в 8 разъёмов DIMM; 1 LAN с Realtek RTL8211F PHY (выделенный IPMI); 1 RJ45
X12SPO-NTF3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память, в 8 разъёмов DIMM; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 2 RJ45 10 Gigabit Ethernet LAN портов
X12SPW-F3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; 2 LAN с 1GbE с Intel I210; 2 RJ45
X12SPO-F3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память, в 8 разъёмов DIMM; 2 LAN с Intel i350 Gigabit Ethernet-контроллер; 2 RJ45

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X12SPG-NF. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X12SPG-NF

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память 200 серии, в 8 разъёмов DIMM
Ёмкость модулей DIMM
8GB, 16GB, 32GB, 64GB, 128GB, 256GB; LRDIMM: 64GB, 128GB; RDIMM: 8GB, 16GB, 32GB, 64GB
Количество разъёмов DIMM
8
Тип и скорость памяти
3200/2933/2666 MT/s ECC, DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём P+ (LGA-4189) поддерживается, поддерживаемый TDP До 270W TDP
Сокет процессора
LGA-4189
Тепловой пакет CPU
До 270W
Чипсет
Intel C621A
Ядра и потоки
До 40 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA D-Sub разъём порт(ы)
Графический контроллер
1 ASPEED AST2500 BMC порт(ы)
Последовательные порты
1 COM
Сетевые контроллеры
1 LAN с Realtek RTL8211F PHY (выделенный IPMI)
Сетевые порты
1 RJ45
Слоты PCIe
1 PCIe 4.0 x8 AIOM,; 3 PCIe 4.0 x16 Проприетарный слот

Конструкция и условия эксплуатации

Габариты
9.6" x 14.5" (24.38cm x 36.83cm)
Относительная влажность хранения
10% - 95% (без конденсации)
Рабочая относительная влажность
10% - 85% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-20°C - 60°C (-4°F - 140°F)
Форм-фактор
Проприетарный

Накопители

SATA DOM
2 SATA DOM (Disk on Module) power разъём Поддержка
Контроллер и порты SATA
Intel C621A контроллер для 2 SATA3 (6 Gbps) портов; RAID 0,1
Разъёмы M.2
Интерфейс M.2: 2 SATA/PCIe 3.0 x4, RAID 0 & 1; Формат: 2280/22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
UID; RoHS; Управление питанием ACPI; RoT
Контроль напряжений
VBAT, Температура системы, Контроль напряжений CPU, HT, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V
Контроль температуры
Защита CPU при перегреве; PECI
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор активности BMC/IPMI; Индикатор состояния Suspend; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI, Аппаратная защита CPU при перегреве

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities; IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2500 BMC; 1 LAN с Realtek RTL8211F PHY (выделенный IPMI)
Функции BIOS
ACPI 6.2; SMBIOS 3.0 или новее; UEFI 2.7
