Артикул: MBD-X12SPO-F

Наличие уточняйте

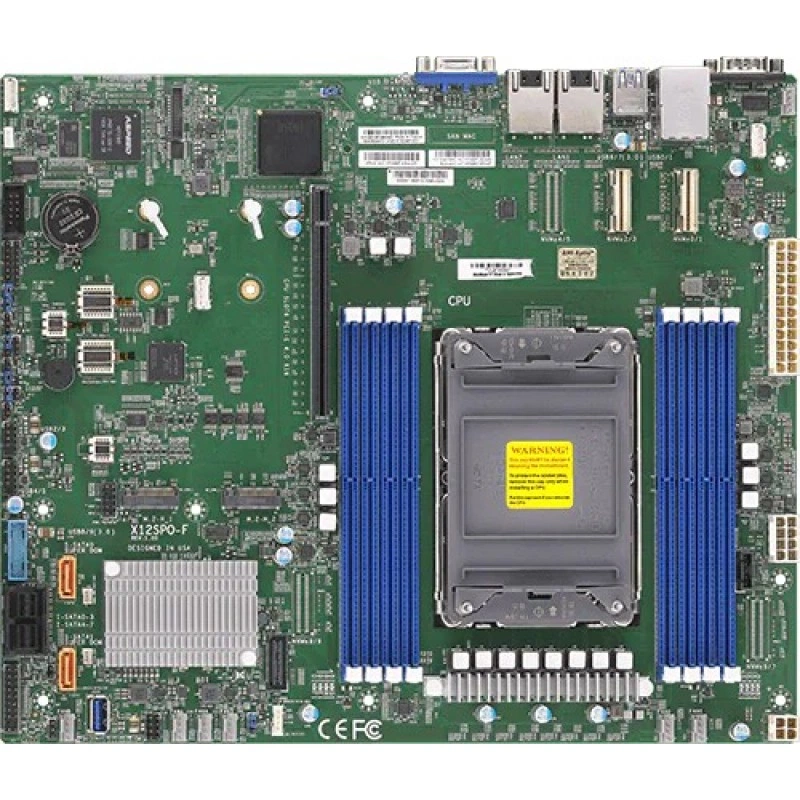

Материнская плата Supermicro X12SPO-⁠F MBD-⁠X12SPO-⁠F

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12SPO-F

Supermicro MBD-X12SPO-F объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для серверов и специализированных вычислительных узлов. Аппаратное исполнение платы — X12SPO-F. Вычислительная платформа: 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP.

Формат платы — ATX. Её габариты составляют 12" x 10" (30.48cm x 25.4cm). Системная логика: Intel C621A. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память, в 8 разъёмов DIMM. Поддерживаемый тип и режимы RAM: 3200/2933/2666 MT/s ECC, DDR4 LRDIMM (3DS), RDIMM (3DS). Сетевые контроллеры и подключение: 2 LAN с Intel i350 Gigabit Ethernet-контроллер; 2 RJ45. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Плата X12SPO-F задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2600 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP.
  • Форм-фактор и габариты: ATX; 12" x 10" (30.48cm x 25.4cm).
  • Оперативная память: 8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память, в 8 разъёмов DIMM.
  • Тип и режимы памяти: 3200/2933/2666 MT/s ECC, DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: 2 LAN с Intel i350 Gigabit Ethernet-контроллер; 2 RJ45.
  • SATA: Intel C621A контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 2 SATA/PCIe 3.0 x4; Формат: 2280/22110; Ключ: M-Key.
  • PCIe: 1 PCIe 4.0 x16.
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X12SPO-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память, в 8 разъёмов DIMM; 3200/2933/2666 MT/s ECC, DDR4 LRDIMM (3DS), RDIMM (3DS). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-813MF2TQC-505CB, CSE-116AC10-R860CB-N10. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X12SPO-F3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память, в 8 разъёмов DIMM; 2 LAN с Intel i350 Gigabit Ethernet-контроллер; 2 RJ45
X12SPO-NTF3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память, в 8 разъёмов DIMM; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 2 RJ45 10 Gigabit Ethernet LAN портов
X12SPW-F3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; 2 LAN с 1GbE с Intel I210; 2 RJ45
X12SPL-F3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память, в 8 разъёмов DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45 Gigabit Ethernet LAN портов

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X12SPO-F. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X12SPO-F

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память, в 8 разъёмов DIMM
Ёмкость модулей DIMM
8GB, 16GB, 32GB, 64GB, 128GB, 256GB
Количество разъёмов DIMM
8
Тип и скорость памяти
3200/2933/2666 MT/s ECC, DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP
Сокет процессора
LGA-4189
Тепловой пакет CPU
До 270W
Чипсет
Intel C621A
Ядра и потоки
До 40 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2600 BMC порт(ы)
Последовательные порты
1 COM; 1 COM
Сетевые контроллеры
2 LAN с Intel i350 Gigabit Ethernet-контроллер
Сетевые порты
2 RJ45
Слоты PCIe
1 PCIe 4.0 x16

Конструкция и условия эксплуатации

Габариты
12" x 10" (30.48cm x 25.4cm)
Относительная влажность хранения
10% - 95% (без конденсации)
Рабочая относительная влажность
10% - 85% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
ATX

Накопители

SATA DOM
2 SATA DOM (Disk on Module) power разъём Поддержка
Контроллер и порты SATA
Intel C621A контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 2 SATA/PCIe 3.0 x4; Формат: 2280/22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
WOL, UID, RoHS, Разъём датчика вскрытия корпуса, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, RoT
Контроль напряжений
VBAT, Температура системы, Контроль напряжений CPU, HT, Разъём датчика вскрытия корпуса, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, 7-fan состояние
Контроль температуры
Защита CPU при перегреве; PECI
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор состояния Suspend; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI, Аппаратная защита CPU при перегреве

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.2; SMBIOS 3.0 или новее; UEFI 2.7
