Артикул: MBD-X13DAI-T

Наличие уточняйте

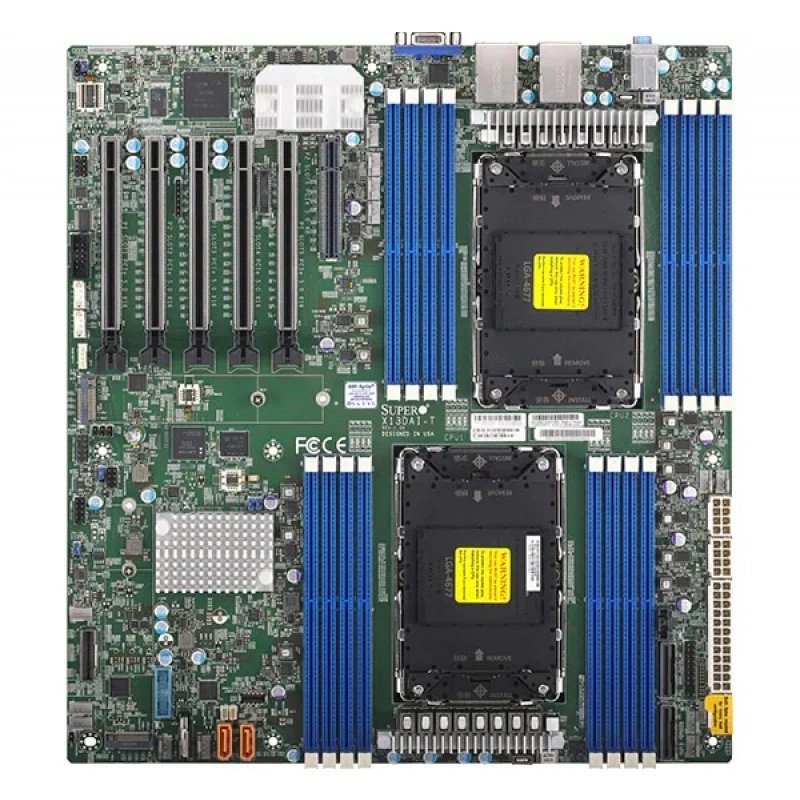

Материнская плата Supermicro X13DAI-⁠T MBD-⁠X13DAI-⁠T

Цена последней отгрузки со склада:

116 402 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro

Supermicro X13DAI-T - серверная материнская плата формата E-ATX для рабочих станций и серверных платформ на базе процессоров Intel® Xeon® Scalable 5-го и 4-го поколений. Плата рассчитана на двухсокетную конфигурацию LGA-4677 (Socket E), поддерживает процессоры с TDP до 350 Вт и ориентирована на высокую вычислительную плотность, расширяемость и работу с большим объемом памяти.

Функциональные возможности

При проектировании сервера на X13DAI-T сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

  • Процессорная подсистема: 2 процессорных разъёма E; 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры.
  • Форм-фактор и габариты: E-ATX; 12.1" x 13.1" (30.734cm x 33.274cm).
  • Оперативная память: Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 5600MT/s ECC DDR5 RDIMM; До 4TB 3DS ECC RDIMM, DDR5-5600MT/s(1DPC) в 16 разъёмов DIMM.
  • Сеть: 2 LAN с Broadcom BCM57416 10GBase-T.
  • SATA: 8 SATA (6Gbps); RAID 0/ 1/ 5/ 10 Поддержка; через SlimSAS; 2 SATA (6Gbps); RAID 0/1 Поддержка; Внутренний порт(ы); 2 SATA DOM портов; 8 SATA 3.0 портов(C741, RAID 0, 1, 5, 10).
  • M.2: 2 M.2 PCIe 5.0 x4 слоты (M-key 2280/22110).
  • USB: 2 USB 2 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (колодка); 4 USB 3 Type-A порт(ы) (сзади); 1 USB 3.2 Gen1 порт(ы) (колодка); 1 USB 3.1 поколения 2, 6 USB 3.0.
  • Охлаждение: 13x 4-pin разъёмы вентиляторов (До 13 вентиляторов).
  • Системная логика: Intel C741.
  • Видео: 1 VGA D-Sub разъём порт(ы).

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X13DAI-T подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2 процессорных разъёма E; 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 5600MT/s ECC DDR5 RDIMM; До 4TB 3DS ECC RDIMM, DDR5-5600MT/s(1DPC) в 16 разъёмов DIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X13DAI-T2 процессорных разъёма E; 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессорыКоличество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 5600MT/s ECC DDR5 RDIMM; До 4TB 3DS ECC RDIMM, DDR5-5600MT/s(1DPC) в 16 разъёмов DIMM; 2 LAN с Broadcom BCM57416 10GBase-T
X13DEI-T2 процессорных разъёма E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессорыКоличество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 4TB 5600MT/s ECC DDR5 RDIMM; До 4TB 3DS ECC RDIMM, DDR5-5600MT/s в 16 разъёмов DIMM; 2 LAN с Broadcom BCM57416 10GBase-T; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы)
X13DET-B2 процессорных разъёма E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; поддержка Intel Xeon CPU Max серии с high bandwidth память (HBM)​​Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 4TB 5600MT/s ECC DDR5 RDIMM; До 4TB 3DS ECC RDIMM, DDR5-5600MT/s в 16 разъёмов DIMM; AIOM для LAN
X13DEI2 процессорных разъёма E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессорыКоличество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 4TB 5600MT/s ECC DDR5 RDIMM; До 4TB 3DS ECC RDIMM, DDR5-5600MT/s в 16 разъёмов DIMM; 2 LAN с Broadcom BCM5720 1GBase-T; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы)

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X13DAI-T. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X13DAI-T

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 16 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 5600MT/s ECC DDR5 RDIMM
Ёмкость и слоты памяти
До 4TB 3DS ECC RDIMM, DDR5-5600MT/s(1DPC) в 16 разъёмов DIMM
Количество разъёмов DIMM
16

Процессорная подсистема

Количество ядер
До 64C
Поддерживаемые процессоры
2 процессорных разъёма E; 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры
Чипсет
Intel C741
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыходы
1 VGA D-Sub разъём порт(ы)
Порты USB
2 USB 2 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (колодка); 4 USB 3 Type-A порт(ы) (сзади); 1 USB 3.2 Gen1 порт(ы) (колодка); 1 USB 3.1 поколения 2, 6 USB 3.0
Последовательные порты
1 COM порт(ы) (колодка); 1 COM порт(ы) (сзади)
Сетевой контроллер
2 LAN с Broadcom BCM57416 10GBase-T

Комплектация и совместимость

Условия и ограничения
поддержка До 350W TDP CPUs

Конструкция и условия эксплуатации

Габариты
12.1" x 13.1" (30.734cm x 33.274cm)
Форм-фактор
E-ATX

Накопители

Контроллер и порты SATA
8 SATA (6Gbps); RAID 0/ 1/ 5/ 10 Поддержка; через SlimSAS; 2 SATA (6Gbps); RAID 0/1 Поддержка; Внутренний порт(ы); 2 SATA DOM портов; 8 SATA 3.0 портов(C741, RAID 0, 1, 5, 10)
Разъёмы M.2
2 M.2 PCIe 5.0 x4 слоты (M-key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
13x 4-pin разъёмы вентиляторов (До 13 вентиляторов)

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО; IPMI Utilities
Тип BIOS
AMI 32MB UEFI
Функции BIOS
Plug and Play (PnP); PCI FW 3.2; ACPI 6.4; UEFI 2.8A; SMBIOS 2.8/3.5

Отзывы о товаре

Инна Суворова12.04.2025

5/5

Плату поставили в двухсокетную платформу под Xeon 4 и 5 поколения, запуск прошел без лишней переделки. Память DDR5 ECC RDIMM определилась, два 10G порта тоже поднялись в системе. Брали под тяжелую вычислительную машину, и после первого запуска осталось только довести BIOS.

Плюсы товара

Два 10G порта сразу увиделись

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ключевые условия нужно проверить перед покупкой, чтобы избежать несовместимости по CPU и создать корректную двухсокетную конфигурацию?

Плата рассчитана на двухсокетную схему LGA-4677 (Socket E) и поддерживает Intel Xeon Scalable 4-го и 5-го поколений. Также учтите ограничение по TDP: заявлен максимум 350 Вт, а для двухпроцессорной сборки важно правильно подобрать охлаждение и корпус.

Как подобрать память и избежать разочарования по объему: что важно учесть при выборе модулей DDR5 для 16 DIMM слотов?

Заявлена поддержка ECC DDR5 RDIMM и максимальный объем до 2 ТБ в режиме 1DPC (при скорости до 5600 MT/s). Перед заказом важно согласовать желаемый объем/схему размещения модулей с поддерживаемым пределом для 1DPC, чтобы не получить меньшую фактическую емкость.

Если в системе нужны надежные накопители, какие RAID варианты поддерживаются для SATA и какие — для M.2/NVMe?

Для SATA указаны RAID 0/1/5/10 через SlimSAS (и также отмечены RAID 0/1 для части внутренних SATA). Для M.2/PCIe 5.0 указаны 2 разъема M.2 PCIe 5.0 x4, а также дополнительно 4 NVMe-порта через MCIO; в карточке прямо указаны RAID 0/1/5 для M.2.

Сеть 10G нужна в корпоративной среде: какие LAN порты здесь заявлены и как это связано с выбором топологии (dual LAN)?

Встроенная сеть реализована Broadcom BCM57416 Dual LAN с двумя портами 10GBase-T. Это удобно для схем с разнесением трафика по двум интерфейсам, а для служебного доступа используется отдельная логика удаленного администрирования через IPMI.

Что важно учесть для эксплуатации и внедрения, если вы хотите централизованное обслуживание и аппаратную защиту (TPM/удаленное управление)?

Для удаленного управления предусмотрены IPMI/BMC на ASPEED AST2500, а также есть TPM 2.0 header. Это помогает выстроить обслуживание без постоянного доступа в серверную зону и использовать аппаратный уровень защиты при настройке инфраструктуры.
