Артикул: MBD-H12SSL-I-O

Наличие уточняйте

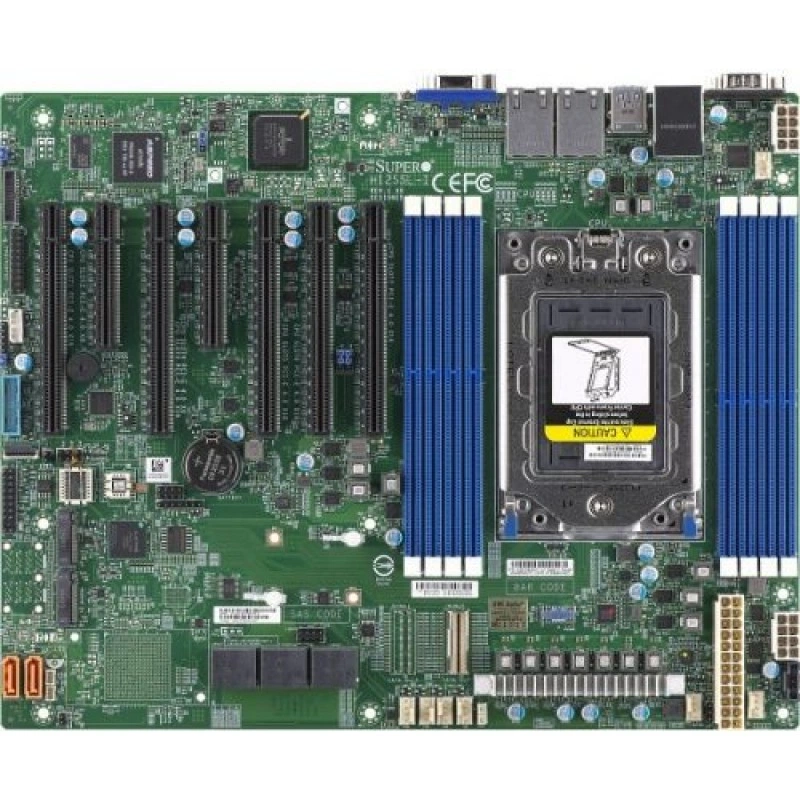

Supermicro MBD-⁠H12SSL-⁠I-⁠O материнская плата ATX

Цена последней отгрузки со склада:

81 085 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H12SSL-I-O

Материнская плата Supermicro MBD-H12SSL-I-O выполнена в форм-факторе ATX и предназначена для серверных платформ на сокете SP3. Это плата без отдельного чипсета, с архитектурой SoC, рассчитанная на установку совместимых процессоров и построение серверной системы с поддержкой большого объема памяти, накопителей и интерфейсов расширения. Модель подходит для серверных сборок, где важны формат ATX, возможности подключения накопителей и наличие сетевых портов для рабочих и инфраструктурных задач.

Конфигурация включает 8 слотов оперативной памяти с поддержкой 3200 МГц и максимальным объемом до 2048 ГБ. Для установки накопителей предусмотрен 1 разъем M.2, а для расширения системы - 5 слотов PCIe x16. На задней панели расположены 2 сетевых порта RJ-45, что позволяет использовать плату в конфигурациях с несколькими сетевыми подключениями. Питание организовано через основной разъем 24 pin и процессорный разъем 8 + 8 pin, а для охлаждения корпуса доступны 7 разъемов для вентиляторов с 4 pin.

Плата не содержит звукового адаптера и ориентирована на серверное применение, где приоритетом являются стабильная схема подключения, поддержка памяти большого объема и наличие базовых интерфейсов для накопителей и периферии.

Функциональные возможности

При проектировании сервера на H12SSL-i сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.5cm x 24.4cm).
  • Оперативная память: 8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти.
  • Тип и режимы памяти: DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами.
  • Сеть: Два gigabit LAN через Broadcom BCM5720; 1 Realtek RTL8211F PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
  • SATA: SATA3 (6 Gbps); 8 SATA3 (6 Gbps) портов.
  • M.2: Interface: 2 PCI-E 4.0 x4; Формат: 2280, 22110; Ключ: M-key.
  • PCIe: 5 PCI-E 4.0 x16; 2 PCI-E 4.0 x8.
  • USB: 6 USB 3.0 портов (4 сзади + 2 через внутреннюю колодку).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро H12SSL-i подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC813MFTQC-350CB2, SC813MFTQC-R407CB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
H12SSL-iОдин AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP38 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; Два gigabit LAN через Broadcom BCM5720; 1 Realtek RTL8211F PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H12SSL-CОдин AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP38 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; Два gigabit LAN через Broadcom BCM5720; 1 Realtek RTL8211F PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H12SSW-INОдин AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP38 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; 2x 1GbE LAN портов через Broadcom BCM5720L; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H12SSL-NTОдин AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP38 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; Два 10GBase-T LAN через Broadcom BCM57416; 1 Realtek RTL8211F PHY (выделенный IPMI); Два 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата H12SSL-i. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят H12SSL-i MBD-H12SSL-i-O — 1 шт., I/O Cable CBL-0044L — 6 шт., Заглушка I/O MCP-260-00042-0N — 1 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться MBD-H12SSL-i-O, CBL-0044L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-H12SSL-I-O

Оперативная память

Каналы памяти
8
Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти
Ёмкость модулей DIMM
8GB, 16GB, 32GB, 64GB, 128GB, 256GB
Количество разъёмов DIMM
8
Контакты модуля памяти
288-pin
Тип и скорость памяти
DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами

Процессорная подсистема

Количество ядер
До 64 ядер
Поддерживаемые процессоры
Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3
Сокет процессора
SP3
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыход VGA
ASPEED AST2500 BMC; 1 VGA порт
Порты USB
6 USB 3.0 портов (4 сзади + 2 через внутреннюю колодку)
Сетевые контроллеры
Два gigabit LAN через Broadcom BCM5720; 1 Realtek RTL8211F PHY (выделенный IPMI)
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
5 PCI-E 4.0 x16; 2 PCI-E 4.0 x8

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: H12SSL-i MBD-H12SSL-i-O
1 шт.; H12SSL-i Материнская плата
Комплект: I/O Cable CBL-0044L
6 шт.; 57.5CM SATA плоский S-S PBF
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; Стандартная заглушка I/O для X9 разъём R SERVER MB
Поддерживаемые модели
AS -2014S-TR; AS -3014TS-i

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.5cm x 24.4cm)
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
SATA3 (6 Gbps); 8 SATA3 (6 Gbps) портов
Подключение SATA/NVMe
8 SATA3 или 2 NVMe через Один SlimSAS x8
Разъёмы M.2
Interface: 2 PCI-E 4.0 x4; Формат: 2280, 22110; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
Контроль оборотов до 7 вентиляторов; До 7 4-pin разъёмы вентиляторов; Две зоны охлаждения; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
1 COM порт (сзади); 2 SATA DOM power разъёмы; 1 TPM 2.0 колодка; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; UID
Контроль напряжений
Мониторинг Напряжения ядер CPU, +3.3V, +5V, +5V дежурное питание, +3.3V дежурное питание; Импульсный регулятор напряжения CPU; Поддержка утилиты мониторинга; VBAT
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 7x разъёмы вентиляторов; I²C Temperature Sensing Logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
Управление питанием ACPI; Управление включением после восстановления питания

Управление и безопасность

Программное обеспечение управления
Super Doctor 5; Watch Dog; NMI; SUM; IPMI 2.0, KVM с Выделенная LAN
Тип BIOS
AMI 256Mb SPI Flash EEPROM
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 5.1; Поддержка USB-клавиатуры; SMBIOS 3.1.1

Отзывы о товаре

Оксана Сидорова17.05.2026

5/5

Эта плата пошла в серверную стойку на замену старой платформы. Поставили процессор под SP3, после запуска система увидела восемь слотов памяти и два сетевых порта. Для рабочей машины получилось без лишней переделки, так и оставили.

Плюсы товара

SP3 и память увиделись сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какой риск по дискам возникает из-за ограниченного числа M.2 (1 разъем) при настройке расширенной системы?

Если вам нужен только один M.2, то для остальной дисковой подсистемы придется опираться на PCIe-расширение. Здесь предусмотрено 5 слотов PCIe x16, поэтому заранее прикиньте, хватит ли их под нужные контроллеры/платы расширения.

Питание процессора: что проверить в БП, чтобы не столкнуться с проблемой подключения 8+8 pin?

На плате указан основной разъем 24 pin и питание процессора 8 + 8 pin. Перед заказом проверьте наличие соответствующих разъемов в блоке питания и возможность корректного подключения кабелей к материнской плате.

Можно ли масштабировать сетевую часть сверх двух RJ-45 без смены платформы?

На плате есть 2 сетевых порта RJ-45. Если проект требует больше физических интерфейсов, добавление, как правило, делается через PCIe-слоты (всего 5 x16), поэтому заранее проверьте доступность слотов под ваши сетевые адаптеры.

Как правильно спланировать конфигурацию ОЗУ, если максимум — 2048 ГБ при 8 слотах?

Максимальный объем памяти указан до 2048 ГБ, при этом доступно 8 слотов. Чтобы получить требуемый объем в рамках слотов, заранее рассчитайте количество модулей и их компоновку (полное заполнение или частичное), учитывая указанную поддержку частоты до 3200 МГц.

Отсутствие звукового адаптера: как это может повлиять на диагностику и рабочие привычки службы эксплуатации?

В карточке указано, что аудиочипа нет. Если в вашей эксплуатации используется звук для локальной диагностики, заложите альтернативный способ (например, внешнее решение), иначе аудио-функции могут быть недоступны на уровне материнской платы.
