Артикул: MBD-H12SSL-NT-B

Наличие уточняйте

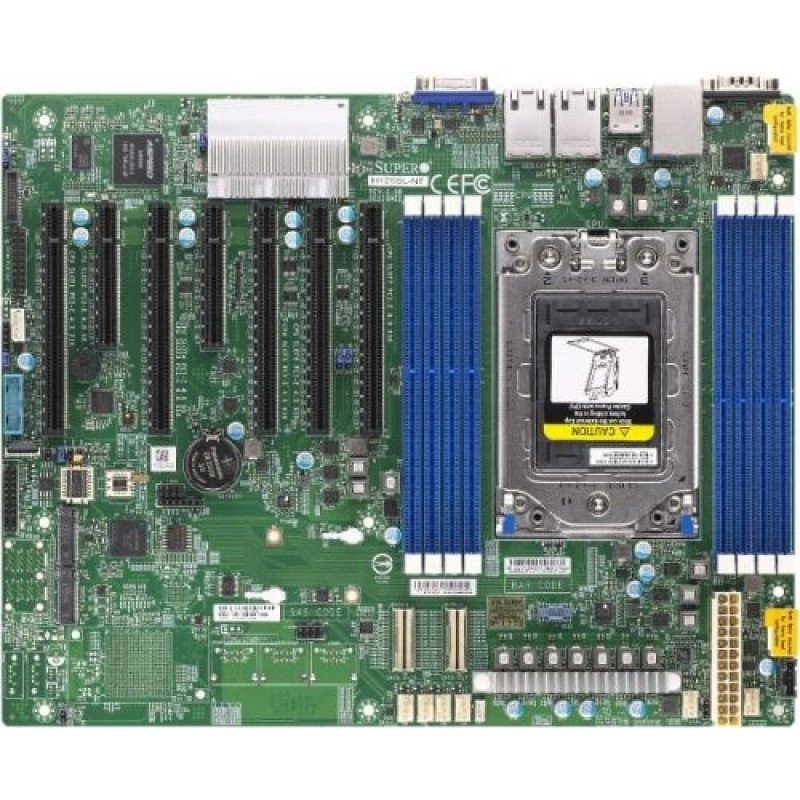

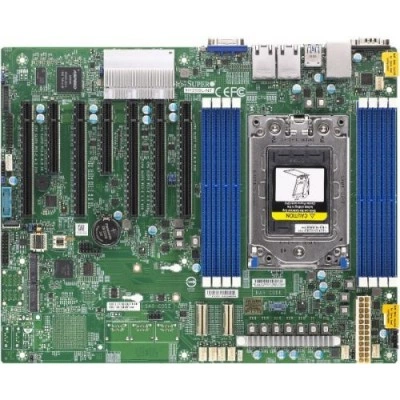

Supermicro MBD-⁠H12SSL-⁠NT-⁠B материнская плата ATX

Цена последней отгрузки со склада:

118 571 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H12SSL-NT-B

Материнская плата Supermicro MBD-H12SSL-NT-B выполнена в форм-факторе ATX и предназначена для серверных платформ на сокете SP3. Это плата без отдельного чипсета, с архитектурой SoC, рассчитанная на установку совместимых процессоров и построение серверной системы с поддержкой большого объема памяти, накопителей и встроенных интерфейсов. Модель относится к серверным решениям, где востребованы сетевые подключения, слоты расширения и набор внешних портов для администрирования и периферии.

Конфигурация включает 8 слотов оперативной памяти DDR4 с поддержкой частоты 3200 МГц и максимальным объемом до 2048 ГБ. Для накопителей предусмотрены 2 разъема M.2, а для плат расширения - 5 слотов PCIe x16. На задней панели есть 2 сетевых порта 10G LAN, 6 портов USB 3.0, видеовыход VGA и последовательный порт COM. Такая компоновка подходит для серверов, которым требуется не только базовое сетевое подключение, но и набор интерфейсов для локального доступа, сервисного подключения и расширения функциональности.

Плата не содержит звукового адаптера и ориентирована на серверное применение. Для охлаждения корпуса предусмотрено 6 разъемов для вентиляторов с 4 pin, питание организовано через основной разъем 24 pin и процессорный разъем 8 + 8 pin. Модель сочетает серверную платформу SP3, интерфейсы 10G LAN и USB, а также M.2 и PCIe x16 для построения гибкой конфигурации.

Функциональные возможности

Плата H12SSL-NT задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.5cm x 24.4cm).
  • Оперативная память: 8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти.
  • Тип и режимы памяти: DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами.
  • Сеть: Два 10GBase-T LAN через Broadcom BCM57416; 1 Realtek RTL8211F PHY (выделенный IPMI); Два 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
  • SATA: SATA3 (6 Gbps).
  • M.2: Interface: 2 PCI-E 4.0 x4; Формат: 2280, 22110; Ключ: M-key.
  • PCIe: 5 PCI-E 4.0 x16; 2 PCI-E 4.0 x8.
  • USB: 6 USB 3.0 портов (4 сзади + 2 через внутреннюю колодку).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро H12SSL-NT подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC813MFTQC-350CB2, SC813MFTQC-R407CB. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
H12SSL-NTОдин AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP38 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; Два 10GBase-T LAN через Broadcom BCM57416; 1 Realtek RTL8211F PHY (выделенный IPMI); Два 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H12SSW-NTОдин AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP38 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; 2x 10GbE LAN портов через Broadcom BCM57416; 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H12SSL-CTОдин AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP38 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти; Два 10GBase-T LAN через Broadcom BCM57416; 1 Realtek RTL8211F PHY (выделенный IPMI); Два 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт
H12SSW-NTRОдин AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP316 разъёмов DIMM; поддержка До 4TB регистровая ECC DDR4 3200MHz SDRAM в 8 DIMM; 8-channel шина памяти; 2x 10GBase-T LAN портов через Broadcom BCM57416; 1 Realtek RTL8211F PHY (выделенный IPMI); 2 RJ45 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата H12SSL-NT. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят H12SSL-NT MBD-H12SSL-NT-B — 1 шт., I/O Cable CBL-SAST-0827 — 1 шт., Заглушка I/O MCP-260-00042-0N — 1 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться MBD-H12SSL-NT-B, MCP-260-00042-0N. CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-H12SSL-NT-B

Оперативная память

Каналы памяти
8
Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
8 разъёмов DIMM; поддержка До 2TB регистровая ECC DDR4 3200MHz SDRAM; 8-channel шина памяти
Ёмкость модулей DIMM
8GB, 16GB, 32GB, 64GB, 128GB, 256GB
Количество разъёмов DIMM
8
Контакты модуля памяти
288-pin
Тип и скорость памяти
DDR4 3200 MHz регистровая ECC, 288-pin DIMM с позолоченными контактами

Процессорная подсистема

Количество ядер
До 64 ядер
Поддерживаемые процессоры
Один AMD EPYC 7003/7002 серии ( latest AMD EPYC 7003 серии с AMD 3D V-Cache Technology требует BIOS версия 2.3 или newer); разъём SP3
Сокет процессора
SP3
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыход VGA
ASPEED AST2500 BMC; 1 VGA порт
Порты USB
6 USB 3.0 портов (4 сзади + 2 через внутреннюю колодку)
Сетевые контроллеры
Два 10GBase-T LAN через Broadcom BCM57416; 1 Realtek RTL8211F PHY (выделенный IPMI)
Сетевые порты
Два 10GBase-T LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
5 PCI-E 4.0 x16; 2 PCI-E 4.0 x8

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: H12SSL-NT MBD-H12SSL-NT-B
1 шт.; H12SSL-NT Материнская плата
Комплект: I/O Cable CBL-SAST-0827
1 шт.; SLIMLINE SAS x8 (LA) до 8 SATA x4,INT, 70CM,32AWG, 85 O
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; Стандартная заглушка I/O для X9 разъём R SERVER MB

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.5cm x 24.4cm)
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
SATA3 (6 Gbps)
Подключение SATA/NVMe
2 SlimSAS x8 ( each: 8 SATA3 или 2 NVMe)
Разъёмы M.2
Interface: 2 PCI-E 4.0 x4; Формат: 2280, 22110; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
Контроль оборотов до 7 вентиляторов; До 7 4-pin разъёмы вентиляторов; Две зоны охлаждения; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
1 COM порт (сзади); 1 TPM 2.0 колодка; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; UID
Контроль напряжений
Мониторинг Напряжения ядер CPU, +3.3V, +5V, +5V дежурное питание, +3.3V дежурное питание; Импульсный регулятор напряжения CPU; Поддержка утилиты мониторинга; VBAT
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 7x разъёмы вентиляторов; I²C Temperature Sensing Logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
Управление питанием ACPI; Управление включением после восстановления питания

Управление и безопасность

Программное обеспечение управления
Super Doctor 5; Watch Dog; NMI; SUM; IPMI 2.0, KVM с Выделенная LAN
Тип BIOS
AMI 256Mb SPI Flash EEPROM
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2500 BMC
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 5.1; Поддержка USB-клавиатуры; SMBIOS 3.1.1

Отзывы о товаре

Иван Герасимов29.09.2025

5/5

Нужна была плата под платформу SP3, поэтому на сборке сразу смотрели на эту модель. После установки сервер увидел память DDR4, а два порта 10G LAN пригодились для сети и отдельного админского подключения. Вышло именно то, что нужно для рабочей машины без лишних экспериментов.

Плюсы товара

Память и сеть заработали сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

При замене/подборе CPU под эту плату, на что в первую очередь смотреть в плане совместимости?

Нужно подбирать процессор под сокет SP3 и ориентироваться на серверную платформу этой платы; также учитывайте, что на ней заявлена связка SoC без отдельного чипсета.

С какими ограничениями по памяти столкнутся при сборке под максимальный объем на этой плате?

Максимальный объем до 2048 ГБ достигается за счет 8 слотов DDR4; при установке полного комплекта важно заранее сверить поддержку DDR4 и частоту до 3200 МГц для выбранных модулей.

Какую нагрузку по питанию и охлаждению стоит предусмотреть при использовании конфигурации с большим числом вентиляторов и плат расширения?

Питание организовано через 24 pin и 8+8 pin, а для охлаждения предусмотрены 6 разъемов вентиляторов 4 pin; при установке плат расширения и заполнении слотов учитывайте требования корпуса к питанию и воздушному потоку.

Если в проекте важна расширяемость, чем ограничена конфигурация накопителей и плат расширения?

Встроенная организация для накопителей — 2 разъема M.2, а для плат расширения предусмотрено 5 слотов PCIe x16; при планировании подсистемы хранения и контроллеров заранее оцените, что свободного ресурса по M.2/PCIe может не хватить.

Достаточно ли базовых сетевых и сервисных интерфейсов для локального администрирования без доп. карт?

На плате предусмотрены 2 порта 10G LAN, а также VGA и последовательный COM; если для доступа и управления достаточно этих интерфейсов, можно обойтись без дополнительных сетевых адаптеров, но при необходимости большего количества портов потребуется расширение PCIe.
