Артикул: MBD-X12SAE-5
Наличие уточняйте

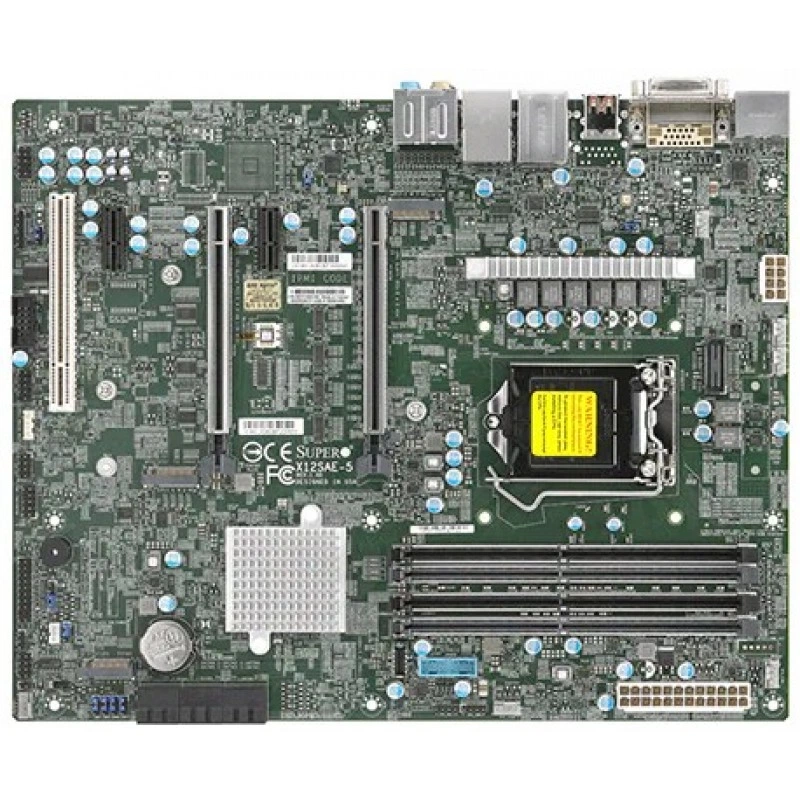

Материнская плата Supermicro X12SAE-5 MBD-X12SAE-5
Цена последней отгрузки со склада:
11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X12SAE-5
Supermicro MBD-X12SAE-5 объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для рабочих станций и прикладных вычислений. Аппаратное исполнение платы — X12SAE-5. Вычислительная платформа: 10th/11th поколения Intel Core i9/i7/i5/i3 процессоры, Intel Xeon W-1200/W-1300 процессоры; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP.
Формат платы — ATX. Её габариты составляют 12" x 9.6" (30.48cm x 24.38cm). Системная логика: Intel W580. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.
Память и её ёмкость: 4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MHz, в 4 разъёма DIMM. Поддерживаемый тип и режимы RAM: 128GB 3200MHz. Сетевые контроллеры и подключение: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet i225V; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 2.5 Gigabit Ethernet LAN порт. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.
Функциональные возможности
Плата X12SAE-5 задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.
При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.
Технические особенности
- Процессорная подсистема: 10th/11th поколения Intel Core i9/i7/i5/i3 процессоры, Intel Xeon W-1200/W-1300 процессоры; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP.
- Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
- Оперативная память: 4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MHz, в 4 разъёма DIMM.
- Тип и режимы памяти: 128GB 3200MHz.
- Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet i225V; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 2.5 Gigabit Ethernet LAN порт.
- SATA: Intel W580 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel W580 контроллер для 6 SATA3 (6 Gbps) портов (RAID 0,1,5,10).
- M.2: Интерфейс M.2: 1 PCIe 4.0 x4, RAID 0 & 1; 2 PCIe 3.0 x4; Формат: 2280/22110; Ключ: M-Key.
- PCIe: 2 PCIe 4.0 x16 слоты (16/NA или 8/8),; 2 PCIe 3.0 x1,; 1 PCI PCI 5V 32bit.
- USB: 4 USB 3.2 Gen2 порт(ы) (4 сзади type A); 2 USB 3.2 Gen1 порт(ы) (2 через внутреннюю колодку); 2 USB 2.0 порт(ы) (2 через внутреннюю колодку); 2 USB 3.2 Gen2x2 порт(ы) (1 сзади type C; 1 через внутреннюю колодку).
- Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.
Сценарии применения
Для рабочей станции оценивают требования САПР, разработки, обработки изображений или другого прикладного ПО. В программах с GPU-ускорением важны выбранный адаптер, доступные линии и его питание. Для CPU-вычислений сравнивают время реального задания на совместимых процессорах.
Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.
Совместимость с оборудованием
Плату Супермикро X12SAE-5 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 10th/11th поколения Intel Core i9/i7/i5/i3 процессоры, Intel Xeon W-1200/W-1300 процессоры; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.
Параметры совместимой памяти: 4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MHz, в 4 разъёма DIMM; 128GB 3200MHz. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — SC732D4-903B, CSE-735D4-668B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.
Совместимость с программным обеспечением
Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.
Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.
Отличия от ближайших моделей
Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X12SAE-5 | 10th/11th поколения Intel Core i9/i7/i5/i3 процессоры, Intel Xeon W-1200/W-1300 процессоры; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP | 4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet i225V; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 2.5 Gigabit Ethernet LAN порт |
| X12SAE | Intel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP | 4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel Ethernet i225V; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 RJ45; 1 RJ45 |
| X12SCA-5F | Intel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор, 11th поколения Intel Core i5/i7/i9 процессоры, Intel Xeon W-1300 процессоры; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP | 4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MHz, в 4 разъёма DIMM; 1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Realtek RTL8211F PHY, Выделенная LAN для IPMI; 1 RJ45 Выделенная LAN IPMI порт; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 2.5 Gigabit Ethernet LAN порт |
| X12STE-F | Intel Pentium, Intel Xeon E-2300 процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 95W TDP | 4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; До 128GB ECC/non-ECC небуферизованная VLP DIMM, DDR4-3200MHz, в 4 разъёма DIMM.; 1 LAN с ASPEED AST2600 BMC |
Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.
Установка и подключение
Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.
При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.
Обслуживание и хранение
Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.
Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.
Комплектация
Основная позиция поставки — материнская плата X12SAE-5. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.
CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
Технические характеристики MBD-X12SAE-5
Оперативная память
- Напряжение памяти
- 1.2V
- Ёмкость и слоты памяти
- 4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MHz, в 4 разъёма DIMM
- Ёмкость модулей DIMM
- 2GB, 4GB, 8GB, 16GB, 32GB
- Количество разъёмов DIMM
- 4
- Тип и скорость памяти
- 128GB 3200MHz
Процессорная подсистема
- Поддерживаемые процессоры
- 10th/11th поколения Intel Core i9/i7/i5/i3 процессоры, Intel Xeon W-1200/W-1300 процессоры; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP
- Сокет процессора
- LGA-1200
- Тепловой пакет CPU
- До 125W
- Чипсет
- Intel W580
- Ядра и потоки
- До 10 ядер
- Количество процессорных разъёмов
- 1
Интерфейсы и расширение
- Видеовыходы
- 1 DVI - D порт(ы), 1 DP (DisplayPort) порт(ы), 1 HDMI порт(ы)
- Звуковая подсистема
- ALC 888S HD Audio
- Порты USB
- 4 USB 3.2 Gen2 порт(ы) (4 сзади type A); 2 USB 3.2 Gen1 порт(ы) (2 через внутреннюю колодку); 2 USB 2.0 порт(ы) (2 через внутреннюю колодку); 2 USB 3.2 Gen2x2 порт(ы) (1 сзади type C; 1 через внутреннюю колодку)
- Последовательные порты
- 1 COM порт(ы) (1 колодка)
- Сетевые контроллеры
- 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet i225V
- Сетевые порты
- 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 2.5 Gigabit Ethernet LAN порт
- Слоты PCIe
- 2 PCIe 4.0 x16 слоты (16/NA или 8/8),; 2 PCIe 3.0 x1,; 1 PCI PCI 5V 32bit
Конструкция и условия эксплуатации
- Габариты
- 12" x 9.6" (30.48cm x 24.38cm)
- Рабочая температура
- 0°C - 50°C (32°F - 122°F)
- Температура хранения
- -20°C - 60°C (-4°F - 140°F)
- Форм-фактор
- ATX
Накопители
- Контроллер и порты SATA
- Intel W580 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel W580 контроллер для 6 SATA3 (6 Gbps) портов (RAID 0,1,5,10)
- Разъёмы M.2
- Интерфейс M.2: 1 PCIe 4.0 x4, RAID 0 & 1; 2 PCIe 3.0 x4; Формат: 2280/22110; Ключ: M-Key
Питание и охлаждение
- Вентиляторы и охлаждение
- 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
- Дополнительные функции
- Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, Разъём питания 8-pin 12 V DC
- Контроль напряжений
- VBAT, Температура системы, Температура PCH, Температура CPU, 3.3V дежурное питание, 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V, Защита CPU при перегреве, +1.8V PCH
- Светодиодные индикаторы
- Индикатор питания; Catastrophic error LED
- Управление питанием
- Настройка включения после восстановления питания, Управление питанием ACPI, Принудительное выключение кнопкой питания, Wake-on-LAN
Управление и безопасность
- Аппаратная безопасность
- Trusted Platform Module (TPM) 2.0
- Подключение TPM
- 1 TPM колодка
- Программное обеспечение управления
- Supermicro Server Manager (SSM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), SuperServer Automation Assistant (SAA); SuperDoctor 5
- Тип BIOS
- AMI BIOS, SPI Flash
- Функции BIOS
- ACPI 6.0; Plug and Play (PnP); BIOS rescue hot keys; Райзер card auto-detection Поддержка; SMBIOS 3.0 или новее
