Артикул: MBD-X13SCL-IF-B

Наличие уточняйте

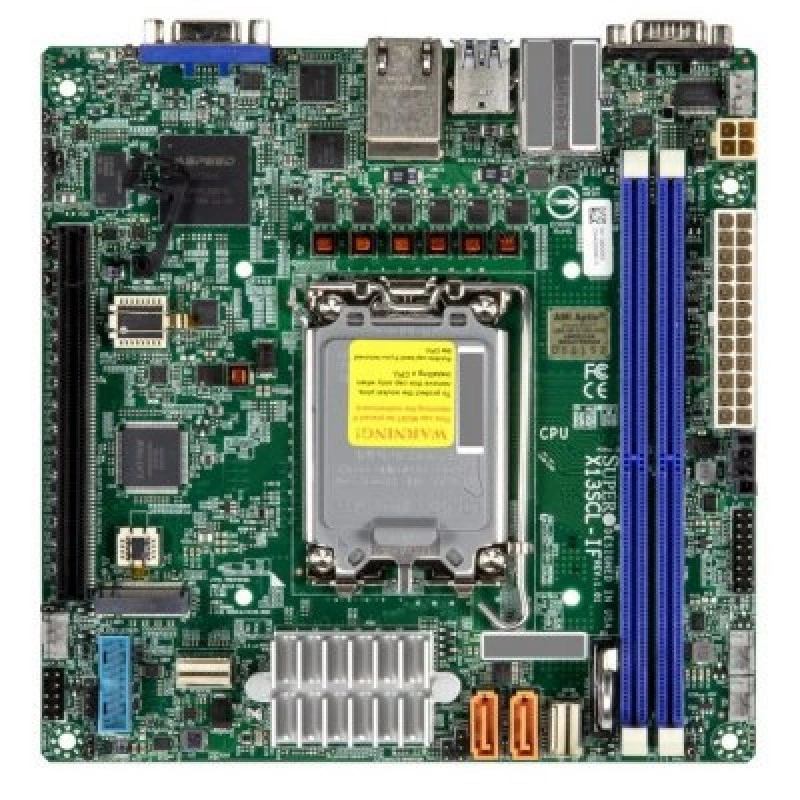

Supermicro MBD-⁠X13SCL-⁠IF-⁠B материнская плата Mini-⁠ITX

Цена последней отгрузки со склада:

50 958 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X13SCL-IF-B

Supermicro MBD-X13SCL-IF-B - серверная материнская плата форм-фактора mini-ITX для платформ на базе процессоров Intel. Модель построена на чипсете Intel C262 и использует сокет LGA1700. Плата ориентирована на компактные серверные и системные конфигурации, где важны поддержка DDR5, SATA-накопителей и одного M.2-накопителя с интерфейсом PCIe.

Плата поддерживает два модуля DDR5 DIMM с частотой до 4800 МГц, а суммарно в описании указаны два слота памяти. Для хранения данных предусмотрены шесть портов SATA 6 Гбит/с и один разъем M.2 PCIe. Компактный формат mini-ITX подходит для небольших корпусов и серверных шасси, где требуется экономия места без отказа от базовых возможностей расширения.

Конфигурация платы подходит для серверных сборок начального и среднего уровня, систем хранения, компактных рабочих узлов и других сценариев, где важны Intel-платформа, DDR5 и набор накопителей SATA и M.2. Модельная маркировка MBD-X13SCL-IF-B сохраняет принадлежность к линейке Supermicro и задает конкретное исполнение платы.

Функциональные возможности

Плата X13SCL-IF задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2600 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/ E-2400/Pentium* процессор; *BIOS 2.4 или новее is требуется до Поддержка Intel Xeon 6377P.
  • Форм-фактор и габариты: Mini-ITX; 6.7" x 6.7" (17.02cm x 17.02cm).
  • Оперативная память: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 64GB 4800MT/s ECC DDR5 UDIMM; До 64GB ECC небуферизованная DIMM, DDR5-4800MHz, в 2 разъёма DIMM.
  • Сеть: 2 LAN с 1GbE с Intel I210; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с Intel i210 Gigabit Ethernet-контроллер.
  • SATA: 6 SATA (6Gbps) через Intel C262; RAID 0/1/5/10 Поддержка; Intel C262 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 1 PCIe 5.0 x16 2 SlimSAS (2 PCIe 4.0x4 или 1 PCIe 4.0x4 & 4 SATA).
  • M.2: 1 M.2 PCIe 4.0 x4 слот (M-key 2280).
  • PCIe: 1 PCIe 5.0 x16 слот; 1 PCIe 4.0 x4 слот.
  • USB: 2 USB 2.0 порт(ы) (сзади); 2 USB 3.2 Gen1 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (сзади); 4 USB 3.2 Gen1 портов (2 сзади + 2 через внутреннюю колодку) 2 USB 2.0 портов (2 сзади).
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 4x 4-pin разъёмы вентиляторов (До 4 вентиляторов); 4 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X13SCL-IF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/ E-2400/Pentium* процессор; *BIOS 2.4 или новее is требуется до Поддержка Intel Xeon 6377P. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 64GB 4800MT/s ECC DDR5 UDIMM; До 64GB ECC небуферизованная DIMM, DDR5-4800MHz, в 2 разъёма DIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X13SCL-IF1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/ E-2400/Pentium* процессор; *BIOS 2.4 или новее is требуется до Поддержка Intel Xeon 6377PКоличество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 64GB 4800MT/s ECC DDR5 UDIMM; До 64GB ECC небуферизованная DIMM, DDR5-4800MHz, в 2 разъёма DIMM; 2 LAN с 1GbE с Intel I210; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с Intel i210 Gigabit Ethernet-контроллер
X13SCL-FIntel Xeon 6300-series/ E-2400/Pentium* процессор; 1 процессорный разъём V0 (LGA-1700) поддерживается, поддерживаемый TDP До 95W TDP; *Pentium G7400 и G7400T; BIOS 2.0 или новее is требуется до Поддержка Intel Xeon 6300-series процессор4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR5-4400MT/s; 2 LAN с 1GbE с Intel I210; 1 RJ45
X13SCW-F1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/ E-2400/Pentium* процессор; *BIOS 2.4 или новее is требуется до Поддержка Intel Xeon 6377PКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4000MT/s ECC DDR5 UDIMM; До 128GB ECC небуферизованная DIMM, DDR5-4400MHz, в 4 разъёма DIMM; 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с Intel i210 Gigabit Ethernet-контроллер
X13SCH-F1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/ E-2400/Pentium* процессор; *BIOS 2.4 или новее is требуется до Поддержка Intel Xeon 6377PКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4000MT/s ECC DDR5 UDIMM; До 128GB ECC небуферизованная DIMM, DDR5-4400MHz, в 4 разъёма DIMM; 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с Intel i210 Gigabit Ethernet-контроллер

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X13SCL-IF. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00042-0N — 1 шт., Кабели SATA CBL-0044L — 2 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться MCP-260-00042-0N, CBL-0044L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X13SCL-IF-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 64GB 4800MT/s ECC DDR5 UDIMM
Ёмкость и слоты памяти
До 64GB ECC небуферизованная DIMM, DDR5-4800MHz, в 2 разъёма DIMM
Ёмкость модулей DIMM
UDIMM:8GB, 16GB, 32GB
Количество разъёмов DIMM
2

Процессорная подсистема

Количество ядер
До 12C
Поддерживаемые процессоры
1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/ E-2400/Pentium* процессор; *BIOS 2.4 или новее is требуется до Поддержка Intel Xeon 6377P
Сокет процессора
LGA-1700
Чипсет
Intel C262
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 Aspeed AST2600 BMC порт(ы); 1 VGA D-Sub разъём порт(ы)
Конфигурация PCIe
1 PCIe 5.0 x16 слот; 1 PCIe 4.0 x4 слот
Порты USB
2 USB 2.0 порт(ы) (сзади); 2 USB 3.2 Gen1 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (сзади); 4 USB 3.2 Gen1 портов (2 сзади + 2 через внутреннюю колодку) 2 USB 2.0 портов (2 сзади)
Последовательные порты
1 COM порт(ы) (сзади)
Сетевой контроллер
2 LAN с 1GbE с Intel I210
Сетевые контроллеры
2 LAN с Intel i210 Gigabit Ethernet-контроллер
Сетевые порты
1 RJ45 1 GbE Выделенная LAN IPMI порт(ы)

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; Стандартная заглушка I/O с EMI Gasket
Комплект: Кабели SATA CBL-0044L
2 шт.; 57.5 cm SATA плоский S-S PBF
Условия и ограничения
поддержка До 95W TDP CPUs

Конструкция и условия эксплуатации

Габариты
6.7" x 6.7" (17.02cm x 17.02cm)
Условия эксплуатации
Рабочая температура: -5°C до 55°C (23°F до 1131°F); Температура хранения: -30°C до 60°C (-22°F до 140°F); Рабочая относительная влажность: 8% до 80%; Относительная влажность хранения: 8% до 90%
Форм-фактор
Mini-ITX

Накопители

Контроллер и порты SATA
6 SATA (6Gbps) через Intel C262; RAID 0/1/5/10 Поддержка; Intel C262 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 1 PCIe 5.0 x16 2 SlimSAS (2 PCIe 4.0x4 или 1 PCIe 4.0x4 & 4 SATA)
Разъёмы M.2
1 M.2 PCIe 4.0 x4 слот (M-key 2280)

Питание и охлаждение

Вентиляторы и охлаждение
4x 4-pin разъёмы вентиляторов (До 4 вентиляторов); 4 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
Управление питанием ACPI; Разъём датчика вскрытия корпуса; Управление включением после восстановления питания; M.2 NGFF разъём; UID; WOL
Контроль напряжений
+12V,+3.3V,+3.3V дежурное питание,+5V,+5V дежурное питание,4 -fan состояние,Разъём датчика вскрытия корпуса,Напряжение чипсета,Напряжения памяти,Контроль напряжений CPU,Поддержка утилиты мониторинга,Системное управление,VBAT
Контроль температуры
Защита CPU при перегреве; Мониторинг температуры CPU и корпуса; PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы; UID/удалённый UID LED
Управление питанием
Управление питанием ACPI; Управление включением после восстановления питания; Принудительное выключение кнопкой питания; Wake-on-LAN

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM 2.0 колодка
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО; IPMI Utilities
Тип BIOS
AMI 32MB UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
Plug and Play (PnP); ACPI 6.4; PCI FW 3.3; SMBIOS 3.5; UEFI 2.8

Отзывы о товаре

Степан11.12.2025

5/5

Плату взяли для компактного сервера на Intel, ставили в маленький корпус. После сборки система увидела процессор и память, а на SATA потом сразу вывели нужные накопители. Для такого формата результат вышел удобный, без лишних переделок.

Плюсы товара

Компактная плата для небольшой системы

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ограничения по памяти и накопителям стоит учесть, чтобы плата реально заработала в компактной сборке?

На плате 2 слота DDR5 DIMM с частотой до 4800 МГц, а по хранению предусмотрены 6 SATA 6 Гбит/с и 1 M.2 PCIe. При подборе конфигурации учитывайте, что больше памяти и других типов дисков, чем эти интерфейсы, карточка не гарантирует.

На что обращать внимание при подборе процессора для этой платы с сокетом LGA1700?

Плата рассчитана на платформу Intel с сокетом LGA1700 и чипсетом Intel C262. Перед заказом убедитесь, что выбранный CPU соответствует LGA1700 и относится к Intel-процессорам.

Если нужно подключить и SATA-диски, и M.2, как не ошибиться с типом накопителя?

Интерфейсы хранения на плате разделены: для SATA предусмотрены 6 портов SATA 6 Гбит/с, а для быстрого диска — 1 разъем M.2 с интерфейсом PCIe. Поэтому подбирайте M.2 именно под PCIe, а SATA — под 6 Гбит/с.

Почему в компактных серверах важно заранее спланировать расширение, если на плате всего 1 разъем M.2?

Так как для накопителей M.2 предусмотрен только 1 разъем, а основная емкость делается через 6 SATA, заранее определите, сколько данных вы хотите хранить на SATA и сколько нужно на одном PCIe M.2. Это поможет не упереться в лимит слотов при наращивании.

Какие исходные ограничения по инфраструктуре стоит проверить до сборки на этой mini-ITX плате?

Плата mini-ITX рассчитана на компактные серверные шасси и использует Intel C262 и сокет LGA1700. До сборки уточните совместимость корпуса/шасси под mini-ITX и наличие нужных интерфейсов для ваших SATA и PCIe M.2 накопителей.
