Артикул: MBD-X13SCH-F-B
В наличии

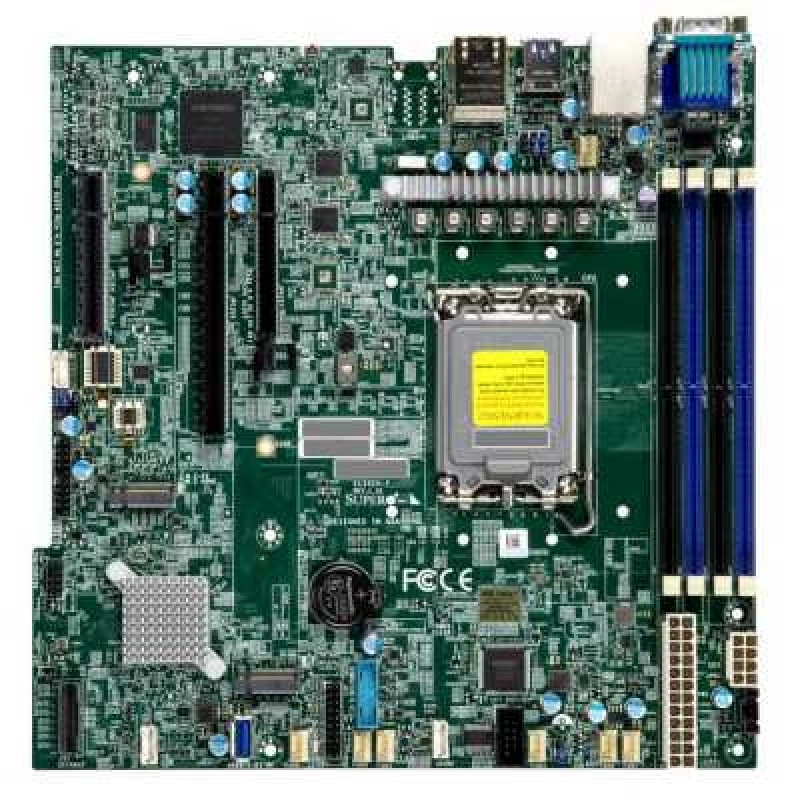

Материнская плата Supermicro MBD-X13SCH-F-B
Цена последней отгрузки со склада:
64 931 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X13SCH-F-B
Материнская плата Supermicro MBD-X13SCH-F-B предназначена для серверных и рабочих систем, где важны поддержка современных процессоров Intel и быстрых накопителей. Модель выполнена в формате mATX и построена на чипсете Intel C266. Она рассчитана на установку процессора в сокет LGA 1700 и использует оперативную память DDR5, что делает плату подходящей для конфигураций с актуальной платформой Intel и высокой плотностью хранения данных.
Плата оснащена четырьмя слотами DDR5 DIMM с рабочим диапазоном 3600 - 4400 МГц, восемью портами SATA 6 Гбит/с и двумя разъемами M.2 PCIe. Такой набор интерфейсов позволяет собрать систему с несколькими SATA-накопителями и быстрыми твердотельными модулями M.2. Форм-фактор mATX упрощает размещение платы в совместимых корпусах, а компактная компоновка подходит для серверных сборок, где требуется сочетание производительности, расширяемости и экономии пространства.
Supermicro MBD-X13SCH-F-B относится к серверным материнским платам линейки Supermicro и ориентирована на построение надежных платформ для хранения данных, сетевых задач и прикладных серверных нагрузок. Модель уместна в конфигурациях, где требуется несколько накопителей, поддержка DDR5 и возможность использовать процессоры Intel в исполнении LGA 1700. Важные параметры платы включают чипсет Intel C266, четыре слота памяти, восемь SATA-портов и два слота M.2 PCIe, что делает конфигурацию практичной для систем с гибкой организацией подсистемы хранения.
Функциональные возможности
Функциональность X13SCH-F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.
Управление: ASPEED AST2600 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.
Технические особенности
- Процессорная подсистема: 1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/ E-2400/Pentium* процессор; *BIOS 2.4 или новее is требуется до Поддержка Intel Xeon 6377P.
- Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
- Оперативная память: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4000MT/s ECC DDR5 UDIMM; До 128GB ECC небуферизованная DIMM, DDR5-4400MHz, в 4 разъёма DIMM.
- Сеть: 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с Intel i210 Gigabit Ethernet-контроллер.
- SATA: 8 SATA (6Gbps) через Intel C266; RAID 0/1/5/10 Поддержка; через SlimSAS; Intel C266 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
- M.2: 2 M.2 PCIe 4.0 x4 слоты (M-key 2280/22110).
- PCIe: 1 PCIe 5.0 x16 слот; 2 PCIe 4.0 x4 (в x8) слоты.
- USB: 2 USB 2.0 порт(ы) (сзади); 4 USB 2.0 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (сзади); 1 USB 3.2 Gen1 Type-A порт(ы); 5 USB 3.2 Gen1 портов (2 сзади + 1 Type A + 2 через внутреннюю колодку); 6 USB 2.0 портов (2 сзади + 4 через внутреннюю колодку).
- Управление: ASPEED AST2600 BMC.
- Охлаждение: 7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); 7 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.
Сценарии применения
Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.
Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.
Совместимость с оборудованием
Плату Супермикро X13SCH-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/ E-2400/Pentium* процессор; *BIOS 2.4 или новее is требуется до Поддержка Intel Xeon 6377P. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.
Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4000MT/s ECC DDR5 UDIMM; До 128GB ECC небуферизованная DIMM, DDR5-4400MHz, в 4 разъёма DIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-813MFTQC-505CB, CSE-512F-350B1. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.
Совместимость с программным обеспечением
Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.
Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.
Отличия от ближайших моделей
При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X13SCH-F | 1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/ E-2400/Pentium* процессор; *BIOS 2.4 или новее is требуется до Поддержка Intel Xeon 6377P | Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4000MT/s ECC DDR5 UDIMM; До 128GB ECC небуферизованная DIMM, DDR5-4400MHz, в 4 разъёма DIMM; 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с Intel i210 Gigabit Ethernet-контроллер |
| X13SCW-F | 1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/ E-2400/Pentium* процессор; *BIOS 2.4 или новее is требуется до Поддержка Intel Xeon 6377P | Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4000MT/s ECC DDR5 UDIMM; До 128GB ECC небуферизованная DIMM, DDR5-4400MHz, в 4 разъёма DIMM; 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с Intel i210 Gigabit Ethernet-контроллер |
| X13SCL-F | Intel Xeon 6300-series/ E-2400/Pentium* процессор; 1 процессорный разъём V0 (LGA-1700) поддерживается, поддерживаемый TDP До 95W TDP; *Pentium G7400 и G7400T; BIOS 2.0 или новее is требуется до Поддержка Intel Xeon 6300-series процессор | 4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR5-4400MT/s; 2 LAN с 1GbE с Intel I210; 1 RJ45 |
| X13SCD-F | 1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/ E-2400/Pentium* процессор; *BIOS 2.0 или новее is требуется до Поддержка Intel Xeon 6300-series процессор | Количество разъёмов: 4 разъёма DIMM/2 каналов; Максимум памяти (2DPC): До 128GB 4400MT/s ECC DDR5 UDIMM; До 128GB ECC небуферизованная DIMM, DDR5-4400MHz, в 4 разъёма DIMM |
Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.
Установка и подключение
Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.
На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.
Обслуживание и хранение
В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.
При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.
Комплектация
Основная позиция поставки — материнская плата X13SCH-F. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00164-0N — 1 шт., Кабель SATA CBL-SAST-1275A-100 — 1 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.
При комплектации могут понадобиться MCP-260-00164-0N, CBL-SAST-1275A-100. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
Технические характеристики MBD-X13SCH-F-B
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.1V
- Ёмкость и организация памяти
- Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4000MT/s ECC DDR5 UDIMM
- Ёмкость и слоты памяти
- До 128GB ECC небуферизованная DIMM, DDR5-4400MHz, в 4 разъёма DIMM
- Ёмкость модулей DIMM
- UDIMM:8GB, 16GB, 32GB
- Количество разъёмов DIMM
- 4
Процессорная подсистема
- Количество ядер
- До 12C
- Поддерживаемые процессоры
- 1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/ E-2400/Pentium* процессор; *BIOS 2.4 или новее is требуется до Поддержка Intel Xeon 6377P
- Сокет процессора
- LGA-1700
- Чипсет
- Intel C266
- Количество процессорных разъёмов
- 1
Интерфейсы и расширение
- Видеовыходы
- 1 Aspeed AST2600 BMC порт(ы); 1 VGA D-Sub разъём порт(ы)
- Дополнительные разъёмы ввода-вывода
- I/O: 1 VGA, 2 COM, 1 TPM колодка
- Конфигурация PCIe
- 1 PCIe 5.0 x16 слот; 2 PCIe 4.0 x4 (в x8) слоты
- Порты USB
- 2 USB 2.0 порт(ы) (сзади); 4 USB 2.0 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (сзади); 1 USB 3.2 Gen1 Type-A порт(ы); 5 USB 3.2 Gen1 портов (2 сзади + 1 Type A + 2 через внутреннюю колодку); 6 USB 2.0 портов (2 сзади + 4 через внутреннюю колодку)
- Последовательные порты
- 1 COM порт(ы) (колодка); 1 COM порт(ы) (сзади)
- Сетевой контроллер
- 2 LAN с 1GbE с Intel I210
- Сетевые контроллеры
- 2 LAN с Intel i210 Gigabit Ethernet-контроллер
- Сетевые порты
- 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы)
Комплектация и совместимость
- Исполнение поставки
- Bulk
- Комплект: Заглушка I/O MCP-260-00164-0N
- 1 шт.; Стандартная заглушка I/O с EMI Gasket
- Комплект: Кабель SATA CBL-SAST-1275A-100
- 1 шт.; Slimline x8 до 4x Кабель SATA
- Условия и ограничения
- поддержка До 95W TDP CPUs
Конструкция и условия эксплуатации
- Габариты
- 9.6" x 9.6" (24.38cm x 24.38cm)
- Условия эксплуатации
- Рабочая температура: -5°C до 55°C (23°F до 131°F); Температура хранения: -30°C до 60°C (-22°F до 140°F); Рабочая относительная влажность: 8% до 80%; Относительная влажность хранения: 8% до 90%
- Форм-фактор
- Micro-ATX
Накопители
- Контроллер и порты SATA
- 8 SATA (6Gbps) через Intel C266; RAID 0/1/5/10 Поддержка; через SlimSAS; Intel C266 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10
- Разъёмы M.2
- 2 M.2 PCIe 4.0 x4 слоты (M-key 2280/22110)
Питание и охлаждение
- Вентиляторы и охлаждение
- 7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); 7 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
- Дополнительные функции
- Управление питанием ACPI; Разъём датчика вскрытия корпуса; Управление включением после восстановления питания; M.2 NGFF разъём; UID; WOL
- Контроль напряжений
- +12V,+3.3V,+3.3V дежурное питание,+5V,+5V дежурное питание,7-fan состояние,Разъём датчика вскрытия корпуса,Напряжение чипсета,Напряжения памяти,Контроль напряжений CPU,Поддержка утилиты мониторинга,Системное управление,VBAT
- Контроль температуры
- Защита CPU при перегреве; Мониторинг температуры CPU и корпуса; PECI
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы; UID/удалённый UID LED
- Управление питанием
- Управление питанием ACPI; Управление включением после восстановления питания; Принудительное выключение кнопкой питания; Wake-on-LAN
Управление и безопасность
- Аппаратная безопасность
- Trusted Platform Module (TPM) 2.0
- Подключение TPM
- 1 TPM 2.0 колодка
- Программное обеспечение управления
- SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО; IPMI Utilities
- Тип BIOS
- AMI 32MB UEFI
- Удалённое управление IPMI
- ASPEED AST2600 BMC
- Функции BIOS
- Plug and Play (PnP); ACPI 6.4; PCI FW 3.3; SMBIOS 3.5; UEFI 2.8
Отзывы о товаре
Вопросы о товаре
Какие ограничения по сокету и памяти DDR5 важно учесть, чтобы плата MBD-X13SCH-F-B не оказалась несовместимой с вашей конфигурацией?
Если вы планируете много дисков по SATA и параллельно NVMe/M.2, как избежать проблем с подбором интерфейсов?
Какие риски по производительности хранилища стоит оценить при конфигурации с максимальным числом SATA-дисков и M.2?
Как чипсет Intel C266 и серверное назначение платы отражаются на совместимости с компонентами платформы?
В каких сценариях компактной сборки mATX плата будет удобнее, а где стоит перепроверить запас по расширению накопителей?
