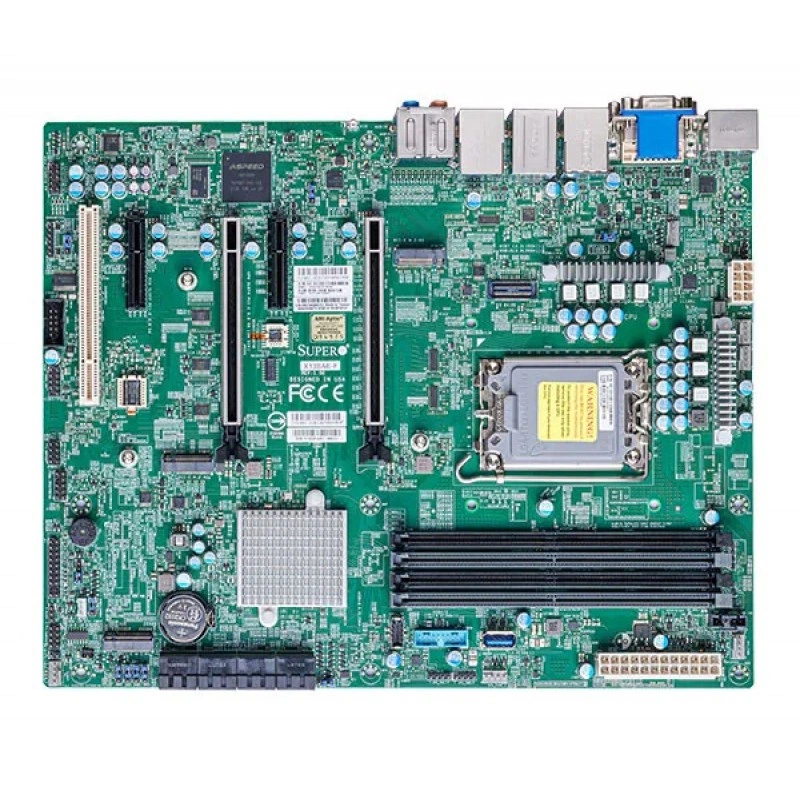

Материнская плата Supermicro X13SAE-F MBD-X13SAE-F

Основная информация о материнской плате Supermicro

Supermicro X13SAE-F - это материнская плата формата ATX для рабочих станций на платформе Intel LGA 1700. Модель ориентирована на процессоры Intel Core 14-го, 13-го и 12-го поколений и поддерживает однопроцессорную конфигурацию. Плата рассчитана на сборки, где важны стабильность, расширяемость и наличие современного набора интерфейсов для подключения накопителей, периферии и видеовыходов.

Плата использует чипсет Intel W680, поддерживает до 4 модулей памяти DIMM и предназначена для применения в универсальных рабочих конфигурациях, инженерных станциях и системах, где требуется сочетание производительности, управляемости и серверных возможностей. На борту есть средства IPMI, поддержка AMT/vPro, отдельный выделенный LAN для IPMI и встроенный набор мониторинга и защиты.

Функциональные возможности

Функциональность X13SAE-F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2600 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

• Процессорная подсистема: 14th/13th/12th поколения Intel Core i3/i5/i7/i9 процессоры; 1 процессорный разъём E поддерживается, поддерживаемый TDP До 150W TDP.
• Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
• Оперативная память: 4 разъёма DIMM; До 192GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MT/s.
• Тип и режимы памяти: 4400/4000/3600 MT/s 192GB.
• Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Realtek RTL8211F PHY (выделенный для IPMI), Выделенная LAN для IPMI; 1 LAN с Intel Ethernet I225-LM; 1 RJ45; 1 RJ45; 1 RJ45.
• SATA: Intel W680 контроллер для 8 SATA портов; RAID 0/ 1/ 5/ 10.
• M.2: Интерфейс M.2: 3 PCIe 4.0; Формат: 2280; Ключ: M-key.
• PCIe: 2 PCIe 5.0 x16 слоты (16/NA или 8/8),; 2 PCIe 3.0 x4.
• Управление: ASPEED AST2600 BMC.
• Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Для разработчика или инженера важна сбалансированная станция: CPU под вычислительную часть приложения, RAM под активный проект и накопитель под рабочие данные. Дополнительные адаптеры распределяют по слотам с учётом линий. Требования к шуму и доступу к периферии учитывают вместе с охлаждением.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X13SAE-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 14th/13th/12th поколения Intel Core i3/i5/i7/i9 процессоры; 1 процессорный разъём E поддерживается, поддерживаемый TDP До 150W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4 разъёма DIMM; До 192GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MT/s; 4400/4000/3600 MT/s 192GB. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC732D4-903B, CSE-735D4-668B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X13SAE-F. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
