Артикул: MBD-X13SAZ-F-B

Наличие уточняйте

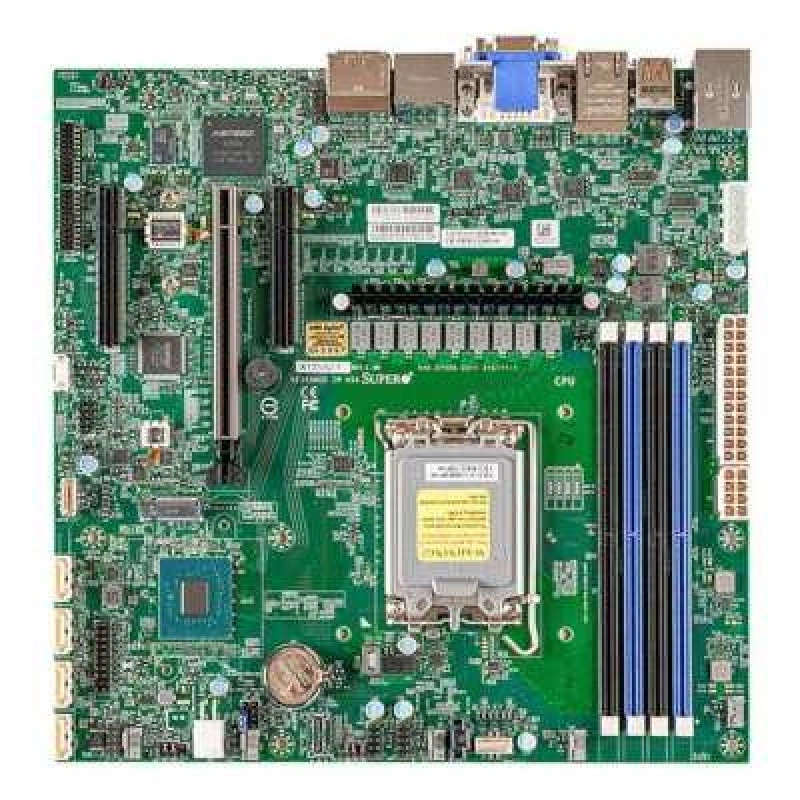

Материнская плата Supermicro MBD-⁠X13SAZ-⁠F-⁠B

Цена последней отгрузки со склада:

71 315 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X13SAZ-F-B

Supermicro MBD-X13SAZ-F-B - материнская плата формата mATX для серверных и рабочих систем на платформе Intel LGA 1700. Модель предназначена для построения совместимых конфигураций на базе процессоров Intel, где важны поддержка современного разъема процессора, память DDR5 и набор интерфейсов для подключения накопителей. Плата относится к линейке серверных комплектующих Supermicro и подходит для сборки систем с акцентом на надежную интеграцию компонентов, базовую масштабируемость и удобство подключения накопителей через SATA и M.2.

Конфигурация платы включает чипсет Intel R680E, четыре слота DDR5 DIMM с рабочим диапазоном 3600 - 4400 МГц, четыре порта SATA 6 Гбит/с и один слот M.2. Такой набор позволяет использовать плату как основу для серверных или специализированных систем, где требуется сочетание дисковой подсистемы SATA и быстрого твердотельного накопителя M.2. Форм-фактор mATX помогает размещать устройство в совместимых корпусах, а обозначение MBD-X13SAZ-F-B указывает на конкретную модификацию изделия в семействе Supermicro.

Плата рассчитана на использование в составе совместимых серверных решений и систем, где нужно аккуратно организовать хранение данных, установить современную память и обеспечить совместимость по сокету 1700. При подборе конфигурации важно учитывать формат корпуса, требования к процессору и типам накопителей, чтобы собрать рабочую систему без лишних переходников и компромиссов по размещению компонентов.

Функциональные возможности

Практическая задача X13SAZ-F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

  • Процессорная подсистема: Один L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессоры.
  • Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4400MT/s ECC/non-ECC DDR5 UDIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MHz, в 4 разъёма DIMM.
  • Сеть: 2 LAN с Intel Ethernet i225LM; Два 2.5 Gigabit LAN с Intel Ethernet i225LM LAN-контроллер [AMT/vPro].
  • SATA: 4 SATA (6Gbps) через Intel R680E; RAID 0/1/5/10 Поддержка; Intel R680E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • M.2: 1 M.2 PCIe 4.0 x4 слот (M-key 2280/22110).
  • PCIe: 1 PCIe 5.0 x16 слот; 2 PCIe 4.0 x4 (в x8) слоты.
  • USB: 4 USB 2.0 порт(ы) (колодка); 4 USB 3.2 Gen2 Type-A порт(ы) (сзади); 2 USB 3.2 Gen2 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (колодка).
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов).
  • Видео: 1 VGA порт(ы); 1 DVI - D порт(ы); 2 Display порт порт(ы); 1 порт(ы) supporting 4K@60Hz as specified в HDMI 2.0b.

Сценарии применения

Плата может стать основой инженерного рабочего места или прикладной вычислительной станции. Конфигурацию строят вокруг программ, используемых специалистом, и размеров рабочих проектов. До заказа согласуют потребность в дискретной графике, ёмкость RAM и подключение профессиональной периферии.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X13SAZ-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессоры. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4400MT/s ECC/non-ECC DDR5 UDIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MHz, в 4 разъёма DIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-514-R407C, CSE-512F-350B1. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X13SAZ-FОдин L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессорыКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4400MT/s ECC/non-ECC DDR5 UDIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MHz, в 4 разъёма DIMM; 2 LAN с Intel Ethernet i225LM; Два 2.5 Gigabit LAN с Intel Ethernet i225LM LAN-контроллер [AMT/vPro]
X13SAZ-QОдин L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессорыКоличество разъёмов: 4 разъёма DIMM; До 128GB небуферизованная non-ECC UDIMM, DDR5-4400MHz, в 4 разъёма DIMM; 2 LAN с Intel Ethernet i225LM; Два 2.5 Gigabit LAN с Intel Ethernet i225LM LAN-контроллер [AMT/vPro]
X13SAW-FОдин L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессорыКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4400MT/s ECC/non-ECC DDR5 UDIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MHz, в 4 разъёма DIMM; 2 LAN с Intel i226; Два 2.5 Gigabit LAN с Intel Ethernet i226 LAN-контроллер
X13SAE-F14th/13th/12th поколения Intel Core i3/i5/i7/i9 процессоры; 1 процессорный разъём E поддерживается, поддерживаемый TDP До 150W TDP4 разъёма DIMM; До 192GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MT/s; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Realtek RTL8211F PHY (выделенный для IPMI), Выделенная LAN для IPMI; 1 LAN с Intel Ethernet I225-LM; 1 RJ45; 1 RJ45; 1 RJ45

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X13SAZ-F. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Кабели интерфейсов CBL-0044L — 2 шт., Заглушка I/O MCP-260-00177-0N — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-0044L, MCP-260-00177-0N. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X13SAZ-F-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4400MT/s ECC/non-ECC DDR5 UDIMM
Ёмкость и слоты памяти
До 128GB небуферизованная ECC/non-ECC UDIMM, DDR5-4400MHz, в 4 разъёма DIMM
Количество разъёмов DIMM
4

Процессорная подсистема

Количество ядер
До 24C/24T
Поддерживаемые процессоры
Один L0 (LGA-1700); Intel Core 3/5/7 (серии 2) и 14th/13th/12th поколения Core i3/i5/i7/i9 процессоры
Сокет процессора
LGA-1700
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы); 1 DVI - D порт(ы); 2 Display порт порт(ы); 1 порт(ы) supporting 4K@60Hz as specified в HDMI 2.0b
Звуковая подсистема
сзади Audio; ALC 888S HD Audio
Конфигурация PCIe
1 PCIe 5.0 x16 слот; 2 PCIe 4.0 x4 (в x8) слоты
Порты USB
4 USB 2.0 порт(ы) (колодка); 4 USB 3.2 Gen2 Type-A порт(ы) (сзади); 2 USB 3.2 Gen2 порт(ы) (колодка); 2 USB 3.2 Gen1 порт(ы) (колодка)
Последовательные порты
2 COM порт(ы) (колодка)
Сетевой контроллер
2 LAN с Intel Ethernet i225LM
Сетевые контроллеры
Два 2.5 Gigabit LAN с Intel Ethernet i225LM LAN-контроллер [AMT/vPro]

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00177-0N
1 шт.; Стандартная заглушка I/O для X13SAZ с EMI Gasket
Комплект: Кабели интерфейсов CBL-0044L
2 шт.; 57.5CM SATA плоский S-S PBF

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Условия эксплуатации
Рабочая температура: 0°C до 60°C (32°F до 140°F); Температура хранения: -40°C до 85°C (-40°F до 185°F); Рабочая относительная влажность: 10% до 85% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
Micro-ATX

Накопители

Контроллер и порты SATA
4 SATA (6Gbps) через Intel R680E; RAID 0/1/5/10 Поддержка; Intel R680E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10
Разъёмы M.2
1 M.2 PCIe 4.0 x4 слот (M-key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов)
Дополнительные функции
Cryptographically Signed Firmware; Secure Boot; Secure Firmware Updates; System Lockdown; поддержка pluggable modules, header-only on Материнская плата; Питание 12 V DC или ATX; Управление питанием ACPI; Разъём питания ATX; Контроль вскрытия корпуса; M.2 NGFF разъём; RoHS
Контроль напряжений
+1.35V,+1.5V,+1.8V,+12V,+3.3V,+5V,+5V дежурное питание,1.05 (PCH),6 вентиляторов с контролем оборотов,Индикатор активности BMC/IPMI,Напряжение чипсета,Температура CPU,Две зоны охлаждения,Температура памяти,UID,VBAT
Контроль температуры
Защита CPU при перегреве; Мониторинг температуры CPU и корпуса
Светодиодные индикаторы
Индикатор питания
Управление питанием
Управление питанием ACPI; Разъём питания ATX; +12V Вход питания DC

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM 2.0 Встроенный
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО; IPMI Utilities; Wake-on-LAN; Watchdog; KVM с Выделенная LAN
Тип BIOS
AMI UEFI
Функции BIOS
SMBIOS 3.0 или новее; UEFI 2.7; PCI FW 3.0; ACPI 6.1; Пробуждение по RTC

Отзывы о товаре

Зоя Ильина10.11.2025

5/5

Плату ставили в mATX корпус для системы на LGA 1700, и она заняла свое место без переделок. Для нас полезными оказались четыре SATA порта и отдельный M.2, потому что часть накопителей осталась прежней, а под систему поставили быстрый SSD. После сборки сеть и диски появились сразу, дальше только настроили систему под себя.

Плюсы товара

Удобная связка SATA и M.2

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Как не ошибиться с платформой по процессору: что важно учесть из-за сокета 1700 при подборе конфигурации?

Плата рассчитана на сокет 1700 (Intel LGA 1700). Перед сборкой проверьте, что выбранный процессор соответствует этому сокету, иначе установка будет невозможна или некорректна.

Какой риск возникает при выборе оперативной памяти DDR5: нужно учитывать совместимость по частотам в диапазоне 3600–4400?

Для DDR5 DIMM на плате указан диапазон рабочих частот 3600–4400 МГц. При подборе модулей выбирайте комплектующие из этого диапазона, чтобы система стабильно стартовала и работала с предсказуемым режимом.

Если планируется хранение с разными интерфейсами, как грамотно совместить 4 SATA и 1 M.2 на одной плате?

На плате предусмотрены 4 порта SATA 6 Гбит/с и 1 слот M.2. При проектировании конфигурации разносите задачи между SATA- и M.2-накопителями, чтобы не получить ограничения по числу подключений: SATA — только до 4 устройств.

Что важно учесть при замене/подборе платы в существующем корпусе: влияет ли форм-фактор Micro-ATX на совместимость с размещением?

Плата имеет форм-фактор Micro-ATX (mATX). При замене убедитесь, что корпус поддерживает mATX и совпадают места креплений, иначе установка может потребовать переходников или будет невозможна.

Какие требования по набору интерфейсов для накопителей лучше заранее проверить, если вы рассчитываете на подключение именно SATA 6 Гбит/с и один M.2?

Если вам нужны именно четыре SATA-линии на 6 Гбит/с плюс один M.2, то этот набор интерфейсов предусмотрен. Перед сборкой проверьте, что ваши накопители соответствуют SATA 6 Гбит/с и что устройство под M.2 подходит к слоту на этой плате.
