Артикул: MBD-X13SCL-F-B

В наличии

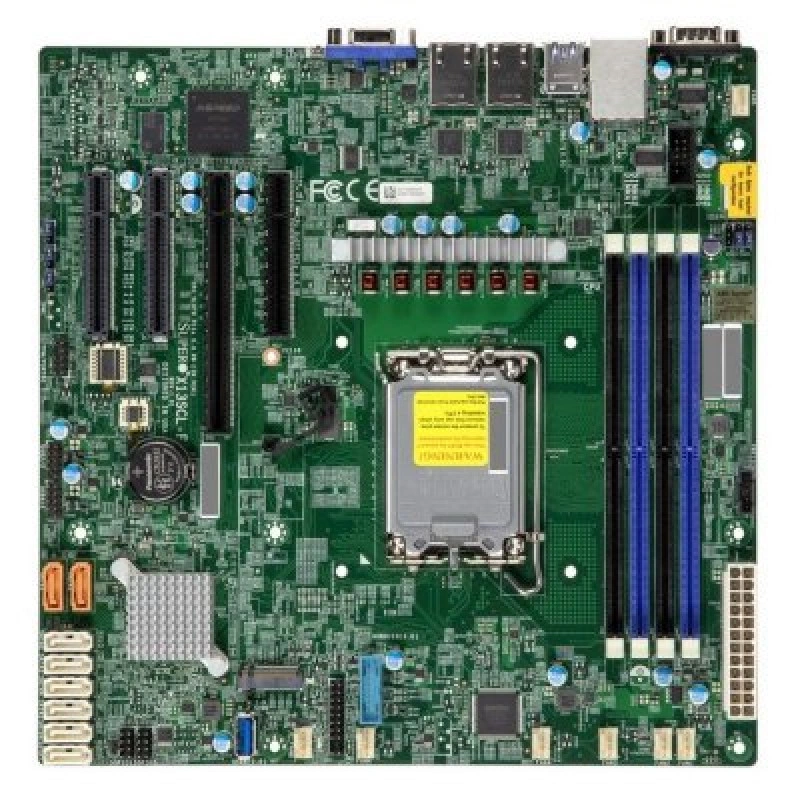

Материнская плата Supermicro MBD-⁠X13SCL-⁠F-⁠B

Цена последней отгрузки со склада:

55 972 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X13SCL-F-B

Материнская плата Supermicro MBD-X13SCL-F-B выполнена в форм-факторе mATX и предназначена для серверных и рабочих конфигураций, где требуется компактная плата с поддержкой современных модулей памяти и накопителей. Модель построена на чипсете Intel C262 и использует сокет 1700, что определяет совместимость с процессорной платформой соответствующего класса. Это специализированная серверная плата Supermicro, рассчитанная на сборку систем, в которых важны стабильное подключение накопителей, расширение памяти и работа с интерфейсами хранения данных.

Плата поддерживает четыре слота DDR5 DIMM с рабочим диапазоном частот 3600 - 4400 МГц, а также восемь портов SATA 6 Гбит/с и один разъем M.2 PCIe. Такая конфигурация делает ее удобной основой для систем, где требуется организовать несколько дисковых устройств, использовать накопитель M.2 и собрать сбалансированную серверную платформу на базе одного компактного узла. Артикул MBD-X13SCL-F-B относится к конкретной модификации материнской платы Supermicro.

Исполнение ориентировано на серверные задачи и применение в совместимых корпусах, где форм-фактор mATX является подходящим по размерам и расположению крепежных точек. Модель сочетает процессорный сокет 1700, чипсет Intel C262 и набор интерфейсов для памяти и накопителей, что позволяет использовать ее как основу для системного блока с упором на хранение данных и расширяемость. При сборке такой платформы важно учитывать не только форм-фактор, но и тип поддерживаемой памяти, количество SATA-портов и наличие слота M.2 PCIe.

Функциональные возможности

Практическая задача X13SCL-F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: ASPEED AST2600 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: Intel Xeon 6300-series/ E-2400/Pentium* процессор; 1 процессорный разъём V0 (LGA-1700) поддерживается, поддерживаемый TDP До 95W TDP; *Pentium G7400 и G7400T; BIOS 2.0 или новее is требуется до Поддержка Intel Xeon 6300-series процессор.
  • Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR5-4400MT/s.
  • Тип и режимы памяти: 4400/4000/3600 MT/s До 128GB памяти с скорости До 4400MT/s (1DPC) или 4000 MT/s (2DPC).
  • Сеть: 2 LAN с 1GbE с Intel I210; 1 RJ45.
  • SATA: Intel C262 контроллер для 8 SATA портов; RAID 0/1/5/10.
  • M.2: Интерфейс M.2: 1 PCIe 4.0; Формат: 2280/22110; Ключ: M-key.
  • PCIe: 2 PCIe 4.0 x4 (в физическом слоте x8),; 1 PCIe 5.0 x8,; 1 PCIe 5.0 x8 (в физическом слоте x16).
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева; 7 вентиляторов с контролем оборотов.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X13SCL-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon 6300-series/ E-2400/Pentium* процессор; 1 процессорный разъём V0 (LGA-1700) поддерживается, поддерживаемый TDP До 95W TDP; *Pentium G7400 и G7400T; BIOS 2.0 или новее is требуется до Поддержка Intel Xeon 6300-series процессор. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR5-4400MT/s; 4400/4000/3600 MT/s До 128GB памяти с скорости До 4400MT/s (1DPC) или 4000 MT/s (2DPC). Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X13SCL-FIntel Xeon 6300-series/ E-2400/Pentium* процессор; 1 процессорный разъём V0 (LGA-1700) поддерживается, поддерживаемый TDP До 95W TDP; *Pentium G7400 и G7400T; BIOS 2.0 или новее is требуется до Поддержка Intel Xeon 6300-series процессор4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR5-4400MT/s; 2 LAN с 1GbE с Intel I210; 1 RJ45
X13SCL-IF1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/ E-2400/Pentium* процессор; *BIOS 2.4 или новее is требуется до Поддержка Intel Xeon 6377PКоличество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 64GB 4800MT/s ECC DDR5 UDIMM; До 64GB ECC небуферизованная DIMM, DDR5-4800MHz, в 2 разъёма DIMM; 2 LAN с 1GbE с Intel I210; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с Intel i210 Gigabit Ethernet-контроллер
X13SCW-F1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/ E-2400/Pentium* процессор; *BIOS 2.4 или новее is требуется до Поддержка Intel Xeon 6377PКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4000MT/s ECC DDR5 UDIMM; До 128GB ECC небуферизованная DIMM, DDR5-4400MHz, в 4 разъёма DIMM; 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с Intel i210 Gigabit Ethernet-контроллер
X13SCH-F1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/ E-2400/Pentium* процессор; *BIOS 2.4 или новее is требуется до Поддержка Intel Xeon 6377PКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4000MT/s ECC DDR5 UDIMM; До 128GB ECC небуферизованная DIMM, DDR5-4400MHz, в 4 разъёма DIMM; 2 LAN с 1GbE с Intel I210; 2 RJ45 1 GbE LAN порт(ы); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы); 2 LAN с Intel i210 Gigabit Ethernet-контроллер

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -30°C - 60°C (-22°F - 140°F). Рабочая влажность: 8% - 80% (без конденсации). Влажность хранения: 8% - 90% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X13SCL-F. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00042-0N — 1 шт., Кабели SATA CBL-0044L — 2 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться MCP-260-00042-0N, CBL-0044L. CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X13SCL-F-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и слоты памяти
4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR5-4400MT/s
Ёмкость модулей DIMM
8GB, 16GB, 32GB
Количество разъёмов DIMM
4
Тип и скорость памяти
4400/4000/3600 MT/s До 128GB памяти с скорости До 4400MT/s (1DPC) или 4000 MT/s (2DPC)

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon 6300-series/ E-2400/Pentium* процессор; 1 процессорный разъём V0 (LGA-1700) поддерживается, поддерживаемый TDP До 95W TDP; *Pentium G7400 и G7400T; BIOS 2.0 или новее is требуется до Поддержка Intel Xeon 6300-series процессор
Сокет процессора
LGA-1700
Тепловой пакет CPU
До 95W
Чипсет
Intel C262
Ядра и потоки
До 8 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Последовательные порты
1 COM; 1 COM
Сетевые контроллеры
2 LAN с 1GbE с Intel I210
Сетевые порты
1 RJ45
Слоты PCIe
2 PCIe 4.0 x4 (в физическом слоте x8),; 1 PCIe 5.0 x8,; 1 PCIe 5.0 x8 (в физическом слоте x16)

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; Стандартная заглушка I/O с EMI Gasket
Комплект: Кабели SATA CBL-0044L
2 шт.; 57.5 cm SATA плоский S-S PBF

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Относительная влажность хранения
8% - 90% (без конденсации)
Рабочая относительная влажность
8% - 80% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-30°C - 60°C (-22°F - 140°F)
Форм-фактор
Micro-ATX

Накопители

Контроллер и порты SATA
Intel C262 контроллер для 8 SATA портов; RAID 0/1/5/10
Разъёмы M.2
Интерфейс M.2: 1 PCIe 4.0; Формат: 2280/22110; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева; 7 вентиляторов с контролем оборотов
Дополнительные функции
WOL, UID, M.2 NGFF разъём, Управление включением после восстановления питания, Разъём датчика вскрытия корпуса, Управление питанием ACPI
Контроль напряжений
VBAT, Системное управление, Поддержка утилиты мониторинга, Контроль напряжений CPU, Напряжение чипсета, Разъём датчика вскрытия корпуса, +5V дежурное питание, +5V, +3.3V, +12V, Напряжения памяти, 7-fan состояние, +3.3V дежурное питание
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; PECI
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор перегрева CPU/системы
Управление питанием
Управление питанием ACPI, Управление включением после восстановления питания, Принудительное выключение кнопкой питания, Wake-on-LAN

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities
Тип BIOS
AMI 32MB UEFI; AMI 32MB UEFI; AMI 32MB UEFI; AMI 32MB UEFI; AMI 32MB UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
UEFI 2.8

Отзывы о товаре

Кира Б.12.11.2025

5/5

Плату брали под компактную mATX сборку с DDR5 и несколькими SATA устройствами. После установки память и накопители определились сразу, M.2 тоже появился в системе без лишних действий. Для небольшой серверной конфигурации это удобная основа.

Плюсы товара

Память и накопители определились быстро

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ограничения по памяти и ее режиму важно учесть при сборке на этой плате, чтобы избежать нестабильной работы?

На плате 4 слота DDR5 DIMM с диапазоном частот 3600–4400 МГц. При проектировании конфигурации с нужным объемом памяти учитывайте число модулей и поддерживаемый диапазон частот DDR5.

Как спланировать дисковую подсистему на этой плате, если нужны одновременно SATA-накопители и один M.2 PCIe?

Плата дает 8 портов SATA 6 Гбит/с и 1 разъем M.2 PCIe. Если вы планируете смешанную схему (много SATA + один NVMe/M.2), заранее заложите, что M.2 — только один и доступен отдельным интерфейсом.

На что обратить внимание по совместимости с процессорной платформой при установке платы с сокетом 1700?

Плата использует сокет 1700 и чипсет Intel C262, поэтому при сборке важно подобрать CPU, соответствующие этим требованиям. Иначе система не сможет корректно стартовать или работать на заявленной платформе.

Какие риски по выбору форм-фактора стоит проверить, если вы собираете сервер/узел в корпусе?

Форм-фактор платы — Micro-ATX (mATX). Перед сборкой убедитесь, что корпус поддерживает крепления и компоновку под mATX, иначе вы можете столкнуться с физической несовместимостью при установке.

Какой сценарий расширения по накопителям наиболее реалистичен на этой плате при ограничениях по интерфейсам?

В базовой конфигурации вы опираетесь на 8 SATA 6 Гбит/с и один M.2 PCIe, то есть расширение хранилища чаще всего будет за счет дополнительных SATA-устройств, а не за счет нескольких M.2. Если планируется несколько M.2, заранее оцените, что на этой плате доступен только один слот.
