Артикул: MBD-X14SAE-F-B

Наличие уточняйте

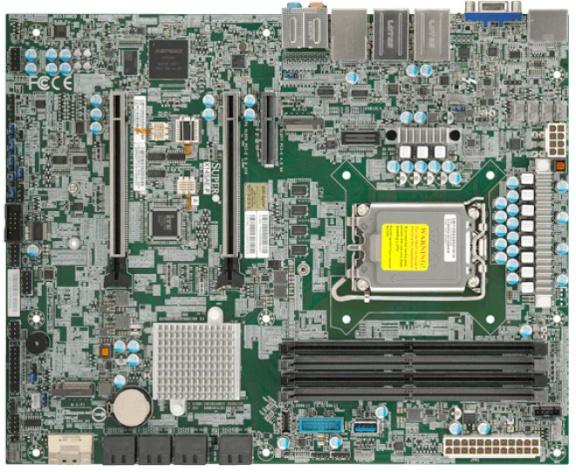

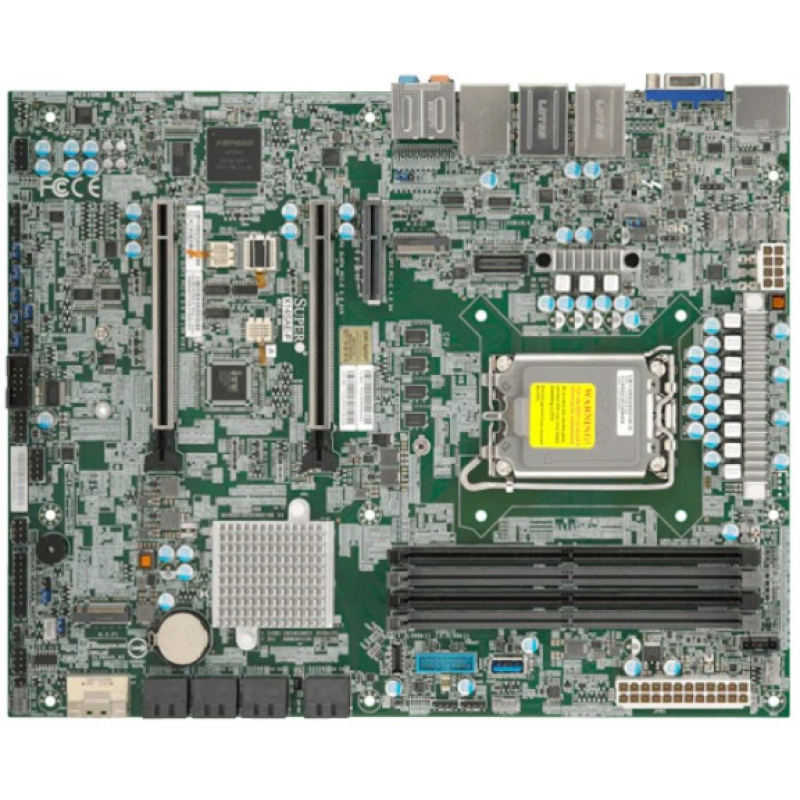

Материнская плата Supermicro MBD-⁠X14SAE-⁠F-⁠B ATX

Цена последней отгрузки со склада:

72 500 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X14SAE-F-B

Supermicro MBD-X14SAE-F-B используют как основу рабочих станций и прикладных вычислений. Модель X14SAE-F определяет совместимость вычислительной части, памяти и расширения. Процессоры: Intel Core Ultra 9/7/5 процессоры; 1 процессорный разъём V1 (LGA-1851) поддерживается, поддерживаемый TDP До 125W TDP.

Формат платы — ATX. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; До 256GB небуферизованная ECC/non-ECC DDR5 UDIMM. Поддерживаемый тип и режимы RAM: DDR5 ECC/non-ECC UDIMM; скорость зависит от CPU и заполнения DIMM. Сетевые контроллеры и подключение: 1 LAN с Intel I226LM Ethernet-контроллер; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Realtek RTL8211F PHY (выделенный для IPMI), Выделенная LAN для IPMI. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Функциональность X14SAE-F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2600 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: Intel Core Ultra 9/7/5 процессоры; 1 процессорный разъём V1 (LGA-1851) поддерживается, поддерживаемый TDP До 125W TDP.
  • Форм-фактор и габариты: ATX.
  • Оперативная память: 4 разъёма DIMM; До 256GB небуферизованная ECC/non-ECC DDR5 UDIMM.
  • Тип и режимы памяти: DDR5 ECC/non-ECC UDIMM; скорость зависит от CPU и заполнения DIMM.
  • Сеть: 1 LAN с Intel I226LM Ethernet-контроллер; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Realtek RTL8211F PHY (выделенный для IPMI), Выделенная LAN для IPMI.
  • SATA: 8 SATA портов; RAID 0/1/5/10.
  • M.2: Интерфейс M.2: 1 PCIe 4.0; 1 PCIe 5.0; Формат: 2280/22110, 2280; Ключ: M-key, M-key.
  • PCIe: 1 PCIe 4.0 x4,; 2 PCIe 5.0 x16 (Поддержка До 16/NA или 8/8; слот 3 Поддержка bifurcation x4x4.
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); Регулировка оборотов вентиляторов; 5 вентиляторов с контролем оборотов; Светодиодная индикация перегрева.

Сценарии применения

Для разработчика или инженера важна сбалансированная станция: CPU под вычислительную часть приложения, RAM под активный проект и накопитель под рабочие данные. Дополнительные адаптеры распределяют по слотам с учётом линий. Требования к шуму и доступу к периферии учитывают вместе с охлаждением.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X14SAE-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Core Ultra 9/7/5 процессоры; 1 процессорный разъём V1 (LGA-1851) поддерживается, поддерживаемый TDP До 125W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 4 разъёма DIMM; До 256GB небуферизованная ECC/non-ECC DDR5 UDIMM; DDR5 ECC/non-ECC UDIMM; скорость зависит от CPU и заполнения DIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X14SAE-FIntel Core Ultra 9/7/5 процессоры; 1 процессорный разъём V1 (LGA-1851) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; До 256GB небуферизованная ECC/non-ECC DDR5 UDIMM; 1 LAN с Intel I226LM Ethernet-контроллер; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Realtek RTL8211F PHY (выделенный для IPMI), Выделенная LAN для IPMI
X14SRA-F8 разъёмов DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Intel Ethernet-контроллер I210-AT; 1 RJ45; 1 RJ45
X14SAZ-F1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессорыКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 256GB 5600MT/s ECC/non-ECC DDR5 UDIMM; До 256GB небуферизованная ECC/non-ECC UDIMM/CUDIMM, DDR5-5600MHz, в 4 разъёма DIMM; 2 RJ45 2.5 GbE LAN порт(ы) (Intel I226LM Ethernet-контроллер); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC); Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]
X14SAV-F1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессорыКоличество разъёмов: 2 разъёма DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7); До 96GB небуферизованная ECC/non-ECC CSODIMM/SODIMM, clocked DIMM Поддержка До 6400MT/s (с Core Ultra 9/7), в 2 слоты; 2 LAN с Intel I226LM Ethernet-контроллер; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC); Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 0°C - 50°C. Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X14SAE-F. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00192-1B — 1 шт., Кабель SATA CBL-0044L — 4 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться CBL-0044L. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X14SAE-F-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и слоты памяти
4 разъёма DIMM; До 256GB небуферизованная ECC/non-ECC DDR5 UDIMM
Ёмкость модулей DIMM
8GB, 12GB, 16GB, 24GB, 32GB, 48GB, 64GB; UDIMM: 8GB, 12GB, 16GB, 24GB, 32GB, 48GB, 64GB
Количество разъёмов DIMM
4
Тип и скорость памяти
DDR5 ECC/non-ECC UDIMM; скорость зависит от CPU и заполнения DIMM

Процессорная подсистема

Поддерживаемые процессоры
Intel Core Ultra 9/7/5 процессоры; 1 процессорный разъём V1 (LGA-1851) поддерживается, поддерживаемый TDP До 125W TDP
Сокет процессора
LGA-1851
Тепловой пакет CPU
До 125W
Ядра и потоки
До 24 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Последовательные порты
1 COM
Сетевые контроллеры
1 LAN с Intel I226LM Ethernet-контроллер; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Realtek RTL8211F PHY (выделенный для IPMI), Выделенная LAN для IPMI
Слоты PCIe
1 PCIe 4.0 x4,; 2 PCIe 5.0 x16 (Поддержка До 16/NA или 8/8; слот 3 Поддержка bifurcation x4x4

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00192-1B
1 шт.; Стандартная заглушка I/O для X14SAE-F с 1.0mm Gasket & Black Mylar,RoHS
Комплект: Кабель SATA CBL-0044L
4 шт.; 57.5 cm SATA плоский S-S PBF

Конструкция и условия эксплуатации

Рабочая температура
0°C - 50°C
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
8 SATA портов; RAID 0/1/5/10
Разъёмы M.2
Интерфейс M.2: 1 PCIe 4.0; 1 PCIe 5.0; Формат: 2280/22110, 2280; Ключ: M-key, M-key

Питание и охлаждение

Вентиляторы и охлаждение
7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); Регулировка оборотов вентиляторов; 5 вентиляторов с контролем оборотов; Светодиодная индикация перегрева
Дополнительные функции
WOL, RoHS, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Разъём датчика вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, Разъём питания 8-pin 12 V DC, Разгон по напряжению и частоте
Контроль напряжений
VBAT, Температура системы, Температура PCH, Температура памяти, Температура CPU, 3.3V дежурное питание, 1.05 (PCH), +5V, +3.3V, +12V, Защита CPU при перегреве, UID, +1.8V CPU, Три зоны охлаждения

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО
Тип BIOS
AMI 32MB UEFI; AMI 32MB UEFI; AMI 32MB UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
SMBIOS 3.8 или новее

Отзывы о товаре

Георгий К.17.10.2025

5/5

Плату взяли под новый сервер на LGA1851, собрали ее в ATX корпус и потом уже подключили накопители и сеть. Понравилось, что есть и M.2, и SATA, так удобнее было разложить диски и не городить лишние переходники. Для современной платформы это хороший вариант.

Плюсы товара

Много вариантов подключения накопителей

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Что критично проверить по совместимости ЦП: разъем LGA1851 и поддержка Intel перед установкой?

Плата рассчитана на Intel с сокетом LGA1851. Перед сборкой нужно убедиться, что выбранный процессор поддерживает LGA1851, иначе установка и корректная работа невозможны.

Если в сервере планируется много устройств хранения, как избежать упора по интерфейсам SATA/M.2 и RAID?

Здесь 2 разъема M.2 и 9 портов SATA, а также поддержка SATA RAID 0/1/5/10. При проектировании схемы хранения учитывайте, сколько дисков вы подключите по SATA и сколько уйдет в M.2, а также какой RAID-режим нужен.

Как требования к питанию могут повлиять на запуск и стабильность: какие разъемы питания предусмотрены?

Плата использует основной разъем 24 pin и питание процессора 8 pin. При подборе БП и кабельной разводки убедитесь, что нужные разъемы есть и корректно подключены к плате.

Что учесть по охлаждению при плотной сборке: сколько разъемов вентиляторов и есть ли отдельный разъем под CPU-охладитель?

Предусмотрены 7 разъемов для вентиляторов 4 pin и отдельный разъем питания процессорного охлаждения 4 pin. Для стабильной работы в полной нагрузке важно заранее спланировать подключение вентиляторов к этим разъемам.

Если важна высокая скорость сети и передача данных между узлами, достаточно ли сетевого интерфейса и как это связано с остальными интерфейсами?

Сетевой порт RJ-45 рассчитан на скорость до 2.5 Гбит/с. Если на сервере будет интенсивный обмен данными, сравните эту пропускную способность с тем, как вы планируете организовать хранение (M.2/SATA/RAID) и загрузку PCIe 5.0 под периферию.

Аналогичные товары

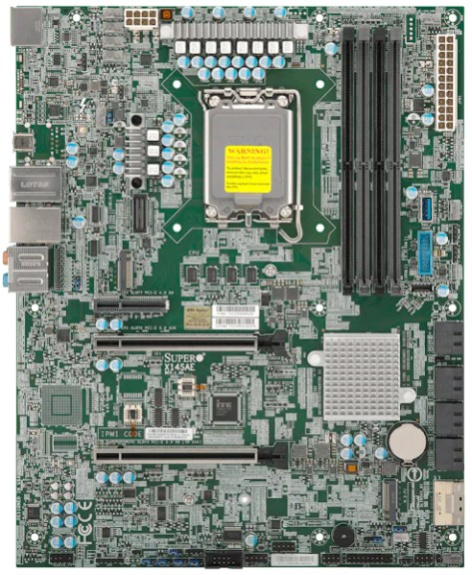

Материнская плата ATX Supermicro MBD-X14SAE-B
MBD-X14SAE-B

Материнская плата ATX Supermicro MBD-X14SAE-B

от67 385 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Материнская плата C9Z890-MW Supermicro MBD-C9Z890-MW
MBD-C9Z890-MW

Материнская плата C9Z890-MW Supermicro MBD-C9Z890-MW

от46 400 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Материнская плата Supermicro C9Q870-M
MBD-C9Q870-M

Материнская плата Supermicro C9Q870-M

от44 600 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

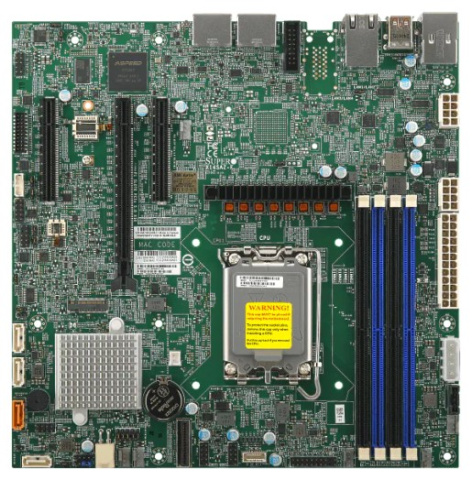

Материнская плата Supermicro MBD-X14SAZ-F-B mATX
