Артикул: MBD-X14SAE-F

Наличие уточняйте

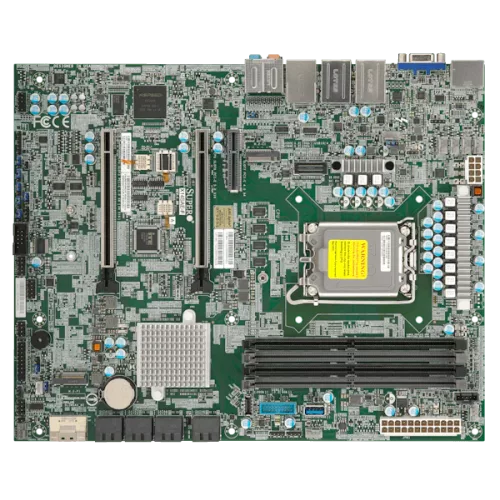

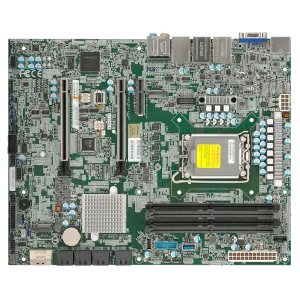

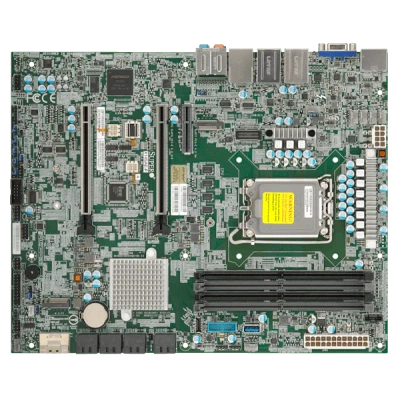

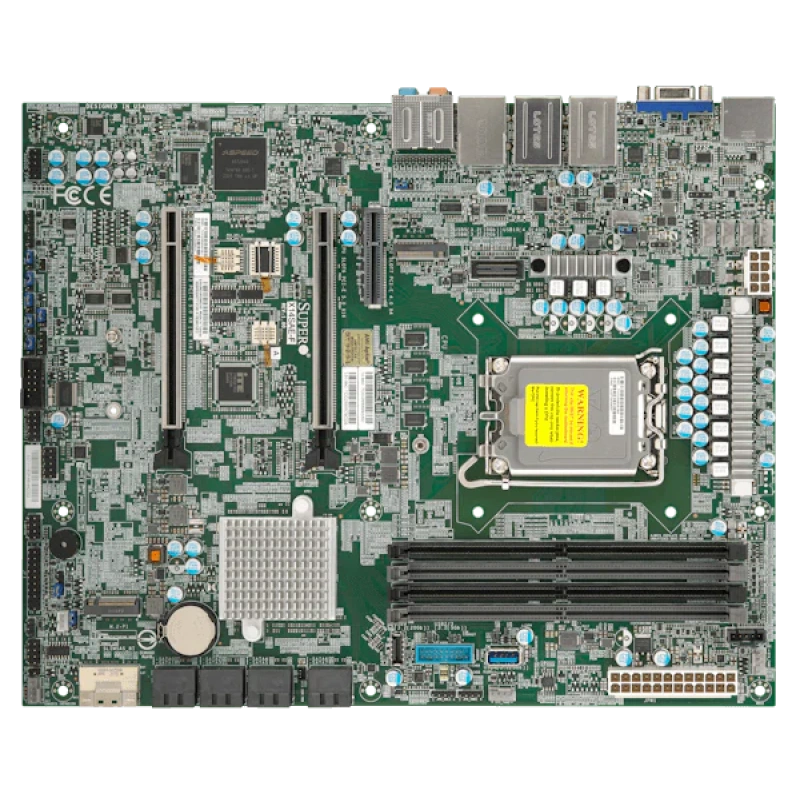

Материнская плата Supermicro X14SAE-⁠F MBD-⁠X14SAE-⁠F

Цена последней отгрузки со склада:

72 500 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro

Материнская плата Supermicro X14SAE-F предназначена для рабочих станций и профессиональных систем на базе процессоров Intel Core Ultra 200S Plus и Core Ultra 9/7/5 серии. Плата выполнена в форм-факторе ATX и рассчитана на установку одного процессора в сокет LGA-1851 (Intel V1). Решение ориентировано на современную платформу с поддержкой высокоскоростной памяти, быстрых накопителей M.2, интерфейсов PCIe 5.0 и расширенного набора видеовыходов.

Функциональные возможности

Функциональность X14SAE-F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2600 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: Intel Core Ultra 9/7/5 процессоры; 1 процессорный разъём V1 (LGA-1851) поддерживается, поддерживаемый TDP До 125W TDP.
  • Форм-фактор и габариты: ATX.
  • Оперативная память: 4 разъёма DIMM; До 256GB небуферизованная ECC/non-ECC DDR5 UDIMM.
  • Тип и режимы памяти: DDR5 ECC/non-ECC UDIMM; скорость зависит от CPU и заполнения DIMM.
  • Сеть: 1 LAN с Intel I226LM Ethernet-контроллер; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Realtek RTL8211F PHY (выделенный для IPMI), Выделенная LAN для IPMI.
  • SATA: 8 SATA портов; RAID 0/1/5/10.
  • M.2: Интерфейс M.2: 1 PCIe 4.0; 1 PCIe 5.0; Формат: 2280/22110, 2280; Ключ: M-key, M-key.
  • PCIe: 1 PCIe 4.0 x4,; 2 PCIe 5.0 x16 (Поддержка До 16/NA или 8/8; слот 3 Поддержка bifurcation x4x4.
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); Регулировка оборотов вентиляторов; 5 вентиляторов с контролем оборотов; Светодиодная индикация перегрева.

Сценарии применения

Для рабочей станции оценивают требования САПР, разработки, обработки изображений или другого прикладного ПО. В программах с GPU-ускорением важны выбранный адаптер, доступные линии и его питание. Для CPU-вычислений сравнивают время реального задания на совместимых процессорах.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X14SAE-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Core Ultra 9/7/5 процессоры; 1 процессорный разъём V1 (LGA-1851) поддерживается, поддерживаемый TDP До 125W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 4 разъёма DIMM; До 256GB небуферизованная ECC/non-ECC DDR5 UDIMM; DDR5 ECC/non-ECC UDIMM; скорость зависит от CPU и заполнения DIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X14SAE-FIntel Core Ultra 9/7/5 процессоры; 1 процессорный разъём V1 (LGA-1851) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; До 256GB небуферизованная ECC/non-ECC DDR5 UDIMM; 1 LAN с Intel I226LM Ethernet-контроллер; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Realtek RTL8211F PHY (выделенный для IPMI), Выделенная LAN для IPMI
X14SRA-F8 разъёмов DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Intel Ethernet-контроллер I210-AT; 1 RJ45; 1 RJ45
X14SAZ-F1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессорыКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 256GB 5600MT/s ECC/non-ECC DDR5 UDIMM; До 256GB небуферизованная ECC/non-ECC UDIMM/CUDIMM, DDR5-5600MHz, в 4 разъёма DIMM; 2 RJ45 2.5 GbE LAN порт(ы) (Intel I226LM Ethernet-контроллер); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC); Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]
X14SAV-F1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессорыКоличество разъёмов: 2 разъёма DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7); До 96GB небуферизованная ECC/non-ECC CSODIMM/SODIMM, clocked DIMM Поддержка До 6400MT/s (с Core Ultra 9/7), в 2 слоты; 2 LAN с Intel I226LM Ethernet-контроллер; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC); Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C - 50°C. Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X14SAE-F. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X14SAE-F

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и слоты памяти
4 разъёма DIMM; До 256GB небуферизованная ECC/non-ECC DDR5 UDIMM
Ёмкость модулей DIMM
8GB, 12GB, 16GB, 24GB, 32GB, 48GB, 64GB; UDIMM: 8GB, 12GB, 16GB, 24GB, 32GB, 48GB, 64GB
Количество разъёмов DIMM
4
Тип и скорость памяти
DDR5 ECC/non-ECC UDIMM; скорость зависит от CPU и заполнения DIMM

Процессорная подсистема

Поддерживаемые процессоры
Intel Core Ultra 9/7/5 процессоры; 1 процессорный разъём V1 (LGA-1851) поддерживается, поддерживаемый TDP До 125W TDP
Сокет процессора
LGA-1851
Тепловой пакет CPU
До 125W
Ядра и потоки
До 24 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Последовательные порты
1 COM
Сетевые контроллеры
1 LAN с Intel I226LM Ethernet-контроллер; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Realtek RTL8211F PHY (выделенный для IPMI), Выделенная LAN для IPMI
Слоты PCIe
1 PCIe 4.0 x4,; 2 PCIe 5.0 x16 (Поддержка До 16/NA или 8/8; слот 3 Поддержка bifurcation x4x4

Конструкция и условия эксплуатации

Рабочая температура
0°C - 50°C
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
8 SATA портов; RAID 0/1/5/10
Разъёмы M.2
Интерфейс M.2: 1 PCIe 4.0; 1 PCIe 5.0; Формат: 2280/22110, 2280; Ключ: M-key, M-key

Питание и охлаждение

Вентиляторы и охлаждение
7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); Регулировка оборотов вентиляторов; 5 вентиляторов с контролем оборотов; Светодиодная индикация перегрева
Дополнительные функции
WOL, RoHS, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Разъём датчика вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, Разъём питания 8-pin 12 V DC, Разгон по напряжению и частоте
Контроль напряжений
VBAT, Температура системы, Температура PCH, Температура памяти, Температура CPU, 3.3V дежурное питание, 1.05 (PCH), +5V, +3.3V, +12V, Защита CPU при перегреве, UID, +1.8V CPU, Три зоны охлаждения

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО
Тип BIOS
AMI 32MB UEFI; AMI 32MB UEFI; AMI 32MB UEFI
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
SMBIOS 3.8 или новее

Отзывы о товаре

pinewood20.01.2025

5/5

Плату брали для рабочей станции на LGA 1851, ставили вместо старой. После замены система увидела процессор и память, а потом сразу вышли на обычную настройку. Никаких дополнительных доработок по месту не понадобилось.

Плюсы товара

Система увидела процессор и память

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие совместимые компоненты и ограничения нужно проверить, чтобы X14SAE-F корректно работала в системе?

Плата рассчитана под один сокет LGA-1851 (Intel V1) и процессоры с TDP до 125 Вт; для памяти важно выбрать DDR5 UDIMM/CUDIMM нужного режима ECC/non-ECC и разместить модули в 4 DIMM-слотах в пределах заявленной максимальной емкости.

Если вам важно надежное хранение, как выбрать между SATA RAID и NVMe/M.2 дисками?

Для SATA указаны RAID 0/1/5/10, а M.2 представлена как 2 слота (один PCIe 5.0 x4 от CPU и второй PCIe 4.0 x4 от PCH); поэтому схемы отказоустойчивости и контролируемость зависят от того, используете ли вы RAID именно по SATA или строите конфигурацию на M.2.

На что обратить внимание при подключении накопителей и контроллеров, чтобы не столкнуться с “не тем” интерфейсом?

M.2 здесь работает по PCIe (2 слота), а SATA — отдельные 8 портов SATA 6 Гбит/с; при подборе дисков и кабелей нужно заранее определиться, какие устройства будете подключать по SATA, а какие — через M.2 слоты, чтобы они поддерживали нужный интерфейс.

Как удаленное управление и IPMI взаимодействуют с безопасностью в этой платформе?

Плата использует ASPEED AST2600 BMC для удаленного управления и имеет выделенный LAN под IPMI, а также TPM 2.0; при внедрении это помогает разнести задачи управления и аппаратной защиты, но требует корректной настройки сетевого доступа к IPMI.

Какие требования по вентиляторам стоит учесть, если система будет работать в режиме высокой нагрузки и с несколькими устройствами?

Заявлено 7 разъемов вентиляторов с мониторингом/контролем скорости и индикацией перегрева; при планировании конфигурации важно сразу продумать распределение вентиляторов по зонам, чтобы обеспечить стабильные температуры CPU/памяти/PCH и системы.
