Артикул: MBD-C9Z890-MW

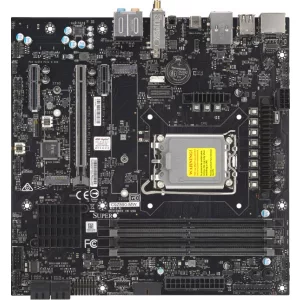

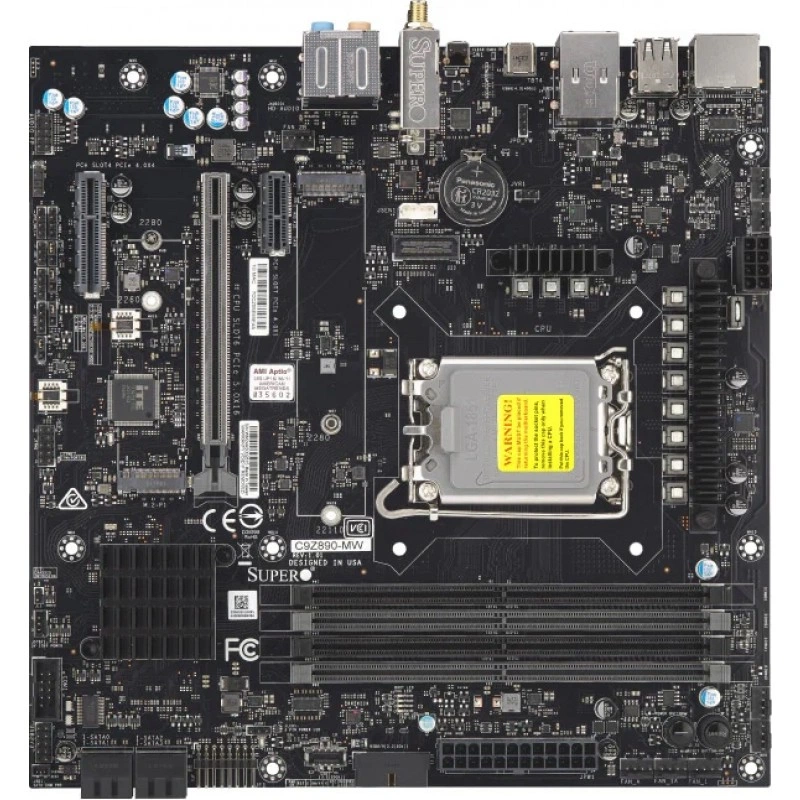

Материнская плата C9Z890-MW SUPERMICRO MBD-C9Z890-MW (СУПЕРМИКРО)

Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате SUPERMICRO

Материнская плата SUPERMICRO C9Z890-MW представляет собой платформу формата Micro-ATX для настольных и игровых систем на базе процессоров Intel Core Ultra 9/7/5 и Core Ultra 7/5 Plus под разъем LGA 1851. Модель рассчитана на использование с односокетной конфигурацией V1 и поддерживает процессоры с тепловым пакетом до 125 Вт. Плата относится к линейке C9 UP Desktop/Gaming Board и позиционируется как решение SuperO.

Функциональные возможности MBD-C9Z890-MW

Плата поддерживает современную вычислительную платформу Intel Z890, память DDR5 UDIMM, интерфейсы PCIe 5.0 и PCIe 4.0, встроенные средства хранения SATA и M.2, а также набор видеовыходов и высокоскоростных портов для подключения периферии. Она подходит для сборки производительной системы с акцентом на совместимость с современными процессорами Intel, быстрыми накопителями и актуальными средствами ввода-вывода.

Технические особенности

Форм-фактор Micro-ATX.
Габариты: 9.6" x 9.6" (24.38 см x 24.38 см).
Процессорный разъем: LGA 1851, Single V1.
Поддержка процессоров Intel Core Ultra 9/7/5 и Core Ultra 7/5 Plus.
Поддержка до 24 ядер и 24 потоков.
Ограничение по TDP процессора: до 125 Вт.
Чипсет Intel Z890.
4 слота DIMM, до 256 ГБ памяти DDR5 UDIMM.
Скорость памяти: 5600 MT/s и выше в режиме OC.
Поддержка non-ECC DDR5 UDIMM.
Поддерживаемые модули: 8 ГБ, 16 ГБ, 24 ГБ, 32 ГБ, 48 ГБ, 64 ГБ.
Напряжение памяти: 1.1 В.
4 SATA 6 Гбит/с через Intel Z890 Express с поддержкой RAID 0/1/5/10.
1 RJ45 1 GbE LAN порт на базе Intel Ethernet PHY I219-V.
2 USB 2.0 разъема на плате и 2 USB 2.0 Type-A на задней панели.
2 USB 3.2 Gen 1 разъема на плате и 2 USB 3.2 Gen 1 Type-A на задней панели.
1 USB 3.2 Gen 2x2 Type-C разъем на плате.
1 USB 4.0 Type-C порт на задней панели.
1 Intel Thunderbolt 4 Type-C порт с общим каналом USB4.
1 DisplayPort.
1 HDMI 2.1 с поддержкой вывода до 8K@60Hz.
1 COM-порт на разъеме.
Аудиокодек ALC 888S HD Audio.
1 TPM 2.0 header.

Применение

Сборка настольного ПК на базе актуальных процессоров Intel Core Ultra.
Игровые системы и универсальные производительные рабочие станции.
Компактные конфигурации формата Micro-ATX, где важны современные интерфейсы, DDR5 и M.2.
Системы с несколькими SATA-накопителями и поддержкой RAID-массивов.

Совместимость

Процессоры Intel Core Ultra 9/7/5 и Core Ultra 7/5 Plus.
Разъем процессора LGA 1851.
Модули памяти DDR5 UDIMM non-ECC.
M.2 накопители форм-фактора 2280 и 22110 с ключом M-Key.
Поддержка RAID 0/1 для M.2 и RAID 0/1/5/10 для SATA.

Монтаж и эксплуатация

Установка в корпуса, совместимые с форм-фактором Micro-ATX.
Поддержка до 7 вентиляторов по 4-pin через разъемы на плате.
Мониторинг температур CPU, PCH и системной температуры.
Контроль напряжений +1.8V, CPU, +12V, +3.3V, +5V, 1.05V (PCH), 3.3V standby и VBAT.
Управление скоростью вентиляторов и индикация перегрева.

Комплектация

I/O shield.
2 SATA cable.

Упаковка и маркировка

Product SKU: MBD-C9Z890-MW.

Документация и материалы

Поддерживаются функции ACPI 6.0, Plug and Play, SMBIOS 3.0 или новее, BIOS rescue hot keys и auto-detection для riser card.
Используется AMI 32MB SPI Flash BIOS.
Поддерживаются Supermicro SuperDoctor 5, Super Diagnostics Offline и SAA с ограниченной поддержкой.

Технические характеристики MBD-C9Z890-MW

Администрирование и обслуживание

Управляющее ПО: Supermicro SuperDoctor 5, Super Diagnostics Offline, SAA (limited support)

Идентификаторы

SKU товара: MBD-C9Z890-MW
Артикул производителя: MBD-C9Z890-MW

Бренд: Supermicro
Модель: MBD-C9Z890-MW

Мониторинг и индикация

Мониторинг: Контроль напряжений +1.8 В, CPU, +12 В, +3.3 В, +5 В, 1.05 В (PCH), 3.3 В standby, VBAT, температуры CPU, PCH и системы

Назначение и классификация

Линейка: C9 UP Desktop/Gaming Board
Серия: C9 UP Desktop/Gaming Board

Тип товара: Материнская плата

Накопители и хранение данных

M.2: 1 PCIe 5.0 x 4, 1 PCIe 4.0 x 4
RAID для M.2: 0/1
RAID для SATA: 0/1/5/10

Интерфейсы накопителей: 4 порта SATA 6 Гбит/с через Intel Z890 Express
Ключ M.2: M-Key
Форм-фактор M.2: 2280/22110

Оперативная память

Максимальный объем памяти: До 256 ГБ
Напряжение памяти: 1.1 В
Поддерживаемые модули: 8 ГБ, 16 ГБ, 24 ГБ, 32 ГБ, 48 ГБ, 64 ГБ

Слоты памяти: 4 DIMM
Тип памяти: DDR5 UDIMM non-ECC
Частота памяти: 5600 MT/s и выше (OC)

Охлаждение и вентиляция

Вентиляторы: 7 x 4-pin fan headers, контроль скорости, тахометрический мониторинг, индикация перегрева

Управление вентиляторами: fan speed control

Питание

Питание платы: 8-pin 12 В DC connector, ATX power connector

Управление питанием: ACPI Power Management

Подключение и интерфейсы

COM-порт: 1 header
Thunderbolt 4 Type-C: 1 port, shared with USB4
USB: 2 USB 2.0 header, 2 USB 2.0 Type-A rear, 2 USB 3.2 Gen 1 header, 2 USB 3.2 Gen 1 Type-A rear, 1 USB 3.2 Gen 2 x 2 Type-C header, 1 USB 4.0 Type-C rear
USB 2.0: 2 header, 2 Type-A rear
USB 3.2 Gen 1: 2 header, 2 Type-A rear
USB 3.2 Gen 2x2 Type-C: 1 header

USB4 Type-C: 1 rear port
Видеоинтерфейсы: 1 Thunderbolt 4 Type-C, 1 DisplayPort 2.1, 1 HDMI 2.1
Видеоразъемы: 1 DisplayPort, 1 HDMI 2.1, 1 Thunderbolt 4 Type-C
Поддержка HDMI: 8K@60Hz
Последовательный порт: 1 COM-порт на разъеме

Процессорная подсистема

TDP CPU: До 125 Вт
Максимальное число ядер/потоков: До 24C/24T
Ограничение TDP: до 125 Вт

Поддерживаемые процессоры: Intel Core Ultra 9/7/5 и Core Ultra 7/5 Plus
Сокет процессора: LGA 1851 (Single V1)
Чипсет: Intel Z890

Размеры и физические параметры

Габариты: 9.6" x 9.6" (24.38 см x 24.38 см)

Форм-фактор: Micro-ATX

Сертификация и стандарты

TPM: 1 TPM 2.0 header

Сеть и интерфейсы

Сетевой контроллер: Bluetooth 5.4

Слоты расширения и шины

Слоты расширения: 1 PCIe 5.0 x 16, 1 PCIe 4.0 x 4, 1 PCIe 4.0 x 1

Управление и удаленный доступ

BIOS: ACPI 6.0, Plug and Play, SMBIOS 3.0 или новее, BIOS rescue hot keys, riser card auto-detection support

ПО для управления: Supermicro SuperDoctor 5, Super Diagnostics Offline, SAA (limited support), SuperO Booster

Функции и возможности

Bluetooth: Bluetooth 5.4
Wi-Fi: Wi‑Fi 7

Аудиокодек: ALC 888S HD Audio
Дополнительные функции: WOL, восстановление после потери питания, CPU thermal trip support

Отзывы о товаре

Давид Иванов18.02.2025

5/5

Плату поставили под новый процессор Intel Core Ultra, память DDR5 определилась сразу. Через USB4 и Thunderbolt 4 потом подключили периферию, все нужное оказалось под рукой. Для компактной сборки получилось очень удобно.

Плюсы товара

память определилась сразу

0 0

Вопросы о товаре

Какие условия по CPU и формату памяти нужно проверить перед заказом, чтобы исключить проблемы совместимости?

Плата рассчитана на сокет LGA 1851 (Single V1) и TDP процессора до 125 Вт. По памяти поддерживаются 4 DIMM DDR5 UDIMM non-ECC с частотой 5600 MT/s и до 256 ГБ, поэтому модульный набор должен соответствовать этим ограничениям.

Как организовать хранение с RAID, если вы используете и SATA, и M.2?

Для SATA заявлены 4 порта с RAID 0/1/5/10, а для M.2 — 1 слот с PCIe 5.0 x4 и поддержкой RAID 0/1. При выборе схемы важно учесть, что набор RAID режимов различается между SATA и M.2.

Что означает наличие быстрой линии PCIe для M.2 в контексте сборки?

M.2 поддерживает PCIe 5.0 x4 и рассчитан на накопители форм-факторов 2280/22110 с ключом M-Key. Это важно при подборе NVMe: выбирайте SSD с соответствующим интерфейсом и форм-фактором под слот.

Сколько устройств охлаждения можно реально подключить, если вы планируете активную систему под нагрузкой?

Подключается до 7 вентиляторов по 4-pin через разъемы на плате, при этом есть мониторинг и индикация перегрева. Это стоит учесть при планировании количества кулеров и схемы airflow в корпусе.

Какие средства диагностики и управления доступны для обслуживания системы на этой платформе?

Указаны Supermicro SuperDoctor 5 и Super Diagnostics Offline, а также SAA с limited support. Для BIOS заявлены ACPI 6.0, Plug and Play, SMBIOS 3.0 или новее и BIOS rescue hot keys — это помогает при обслуживании и восстановлении.
