Артикул: MBD-X14SAV-F

Наличие уточняйте

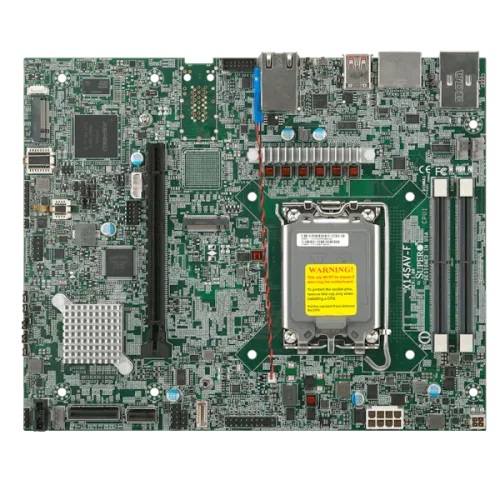

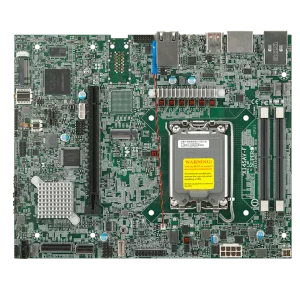

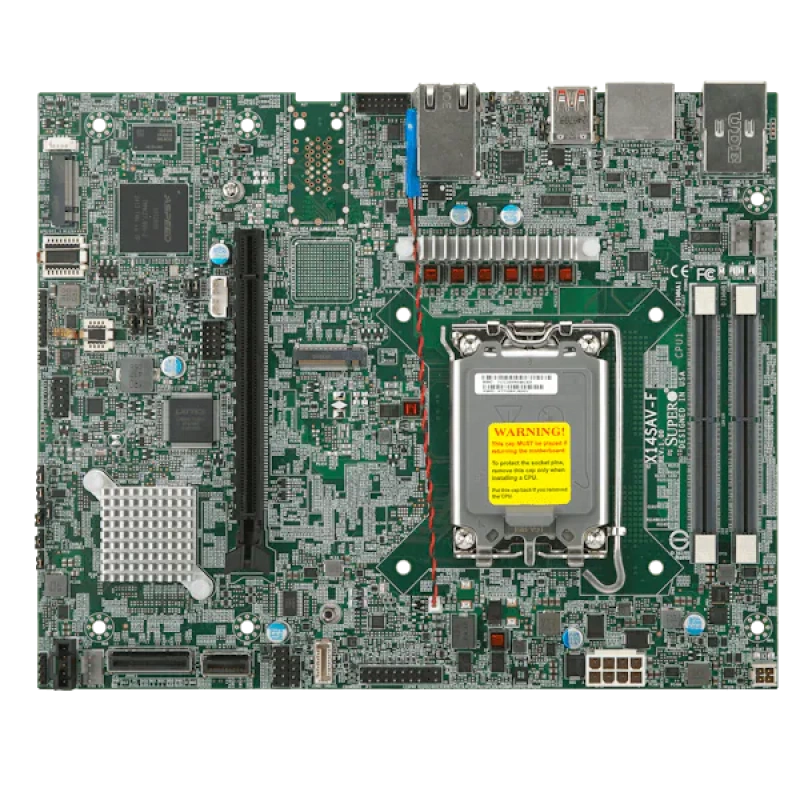

Материнская плата Supermicro X14SAV-⁠F MBD-⁠X14SAV-⁠F

Цена последней отгрузки со склада:

73 300 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X14SAV-F

Supermicro MBD-X14SAV-F — материнская плата для рабочих станций и прикладных вычислений. Основой аппаратной конфигурации служит модель X14SAV-F. Процессорная платформа: 1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессоры.

Формат платы — Flex ATX. Её габариты составляют 9" x 7.25" (22.86cm x 18.42cm). Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Количество разъёмов: 2 разъёма DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7); До 96GB небуферизованная ECC/non-ECC CSODIMM/SODIMM, clocked DIMM Поддержка До 6400MT/s (с Core Ultra 9/7), в 2 слоты. Сетевые контроллеры и подключение: 2 LAN с Intel I226LM Ethernet-контроллер; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC); Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Практическая задача X14SAV-F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессоры.
  • Форм-фактор и габариты: Flex ATX; 9" x 7.25" (22.86cm x 18.42cm).
  • Оперативная память: Количество разъёмов: 2 разъёма DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7); До 96GB небуферизованная ECC/non-ECC CSODIMM/SODIMM, clocked DIMM Поддержка До 6400MT/s (с Core Ultra 9/7), в 2 слоты.
  • Сеть: 2 LAN с Intel I226LM Ethernet-контроллер; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC); Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro].
  • SATA: Intel W880 контроллер для 4 SATA3 (6 Gbps) портов через cable; RAID 0,1,5,10.
  • M.2: 1 M.2 PCIe 5.0 x4 слот (M-key 2280).
  • PCIe: 1 PCIe 5.0 x16 слот; 1 PCIe 4.0 x8 через MCIO разъём слот.
  • USB: 2 USB 2 порт(ы) (колодка); 4 USB 3.2 Gen2 Type-A порт(ы) (сзади); 2 USB 3.2 Gen2 порт(ы) (колодка); 1 PCIe 5.0 x16 слот (16/NA или 8/8 или 8/4/4), 1 MCIO x8 порт, 1 MCIO x4 порт 1 M.2 M-Key 2280 (PCIe 5.0 x4)1 M.2 B-Key 3052 (PCIe 4.0 x1/USB 3).
  • Охлаждение: 3x 4-pin разъёмы вентиляторов (До 3 вентиляторов).
  • Видео: 1 HDMI 2.1 порт(ы); 1 Display порт порт(ы); 1 колодка порт(ы).

Сценарии применения

Плата может стать основой инженерного рабочего места или прикладной вычислительной станции. Конфигурацию строят вокруг программ, используемых специалистом, и размеров рабочих проектов. До заказа согласуют потребность в дискретной графике, ёмкость RAM и подключение профессиональной периферии.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X14SAV-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессоры. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Количество разъёмов: 2 разъёма DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7); До 96GB небуферизованная ECC/non-ECC CSODIMM/SODIMM, clocked DIMM Поддержка До 6400MT/s (с Core Ultra 9/7), в 2 слоты. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X14SAV-F1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессорыКоличество разъёмов: 2 разъёма DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7); До 96GB небуферизованная ECC/non-ECC CSODIMM/SODIMM, clocked DIMM Поддержка До 6400MT/s (с Core Ultra 9/7), в 2 слоты; 2 LAN с Intel I226LM Ethernet-контроллер; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC); Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]
X14SRA-F8 разъёмов DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Intel Ethernet-контроллер I210-AT; 1 RJ45; 1 RJ45
X14SAZ-F1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессорыКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 256GB 5600MT/s ECC/non-ECC DDR5 UDIMM; До 256GB небуферизованная ECC/non-ECC UDIMM/CUDIMM, DDR5-5600MHz, в 4 разъёма DIMM; 2 RJ45 2.5 GbE LAN порт(ы) (Intel I226LM Ethernet-контроллер); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC); Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]
X14SAE-FIntel Core Ultra 9/7/5 процессоры; 1 процессорный разъём V1 (LGA-1851) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; До 256GB небуферизованная ECC/non-ECC DDR5 UDIMM; 1 LAN с Intel I226LM Ethernet-контроллер; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Realtek RTL8211F PHY (выделенный для IPMI), Выделенная LAN для IPMI

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X14SAV-F. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X14SAV-F

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Ёмкость и организация памяти
Количество разъёмов: 2 разъёма DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7)
Ёмкость и слоты памяти
До 96GB небуферизованная ECC/non-ECC CSODIMM/SODIMM, clocked DIMM Поддержка До 6400MT/s (с Core Ultra 9/7), в 2 слоты
Ёмкость модулей DIMM
SO-DIMM:8GB, 16GB, 24GB, 32GB, 48GB
Количество разъёмов DIMM
2

Процессорная подсистема

Количество ядер
До 24C
Поддерживаемые процессоры
1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессоры
Сокет процессора
LGA-1851
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 HDMI 2.1 порт(ы); 1 Display порт порт(ы); 1 колодка порт(ы)
Конфигурация PCIe
1 PCIe 5.0 x16 слот; 1 PCIe 4.0 x8 через MCIO разъём слот
Порты USB
2 USB 2 порт(ы) (колодка); 4 USB 3.2 Gen2 Type-A порт(ы) (сзади); 2 USB 3.2 Gen2 порт(ы) (колодка); 1 PCIe 5.0 x16 слот (16/NA или 8/8 или 8/4/4), 1 MCIO x8 порт, 1 MCIO x4 порт 1 M.2 M-Key 2280 (PCIe 5.0 x4)1 M.2 B-Key 3052 (PCIe 4.0 x1/USB 3)
Последовательные порты
1 COM порт(ы) (колодка)
Сетевой контроллер
2 LAN с Intel I226LM Ethernet-контроллер
Сетевые контроллеры
Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]
Сетевые порты
1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC)

Комплектация и совместимость

Условия и ограничения
поддержка До 125W TDP CPUs

Конструкция и условия эксплуатации

Габариты
9" x 7.25" (22.86cm x 18.42cm)
Форм-фактор
Flex ATX

Накопители

Контроллер и порты SATA
Intel W880 контроллер для 4 SATA3 (6 Gbps) портов через cable; RAID 0,1,5,10
Разъёмы M.2
1 M.2 PCIe 5.0 x4 слот (M-key 2280)

Питание и охлаждение

Вентиляторы и охлаждение
3x 4-pin разъёмы вентиляторов (До 3 вентиляторов)
Дополнительные функции
2 MCIO порт(ы); Питание 12 V DC или ATX; Управление питанием ACPI; Разъём питания ATX; Контроль вскрытия корпуса; M.2 NGFF разъём; RoHS
Контроль напряжений
+1.8V,+12V,+3.3V,+5V,3 -fan состояние,3 вентиляторов с контролем оборотов,Индикатор активности BMC/IPMI,Напряжение чипсета,Температура CPU,Температура памяти,UID,VBAT
Контроль температуры
Защита CPU при перегреве; Мониторинг температуры CPU и корпуса
Светодиодные индикаторы
Индикатор питания

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка & Chip both
Тип BIOS
AMI 32MB UEFI
Функции BIOS
ACPI 6.5; SMBIOS 3.7 или новее; UEFI 2.9

Отзывы о товаре

Зоя Аксенова05.04.2025

5/5

Плату брали для компактного узла на Core Ultra, в небольшой корпус она села аккуратно. После сборки система увидела процессор и два модуля памяти, дальше уже без сюрпризов пошла настройка. Для такой плотной компоновки вариант удачный, особенно когда важно уместить все без переделок.

Плюсы товара

Компактно села в корпус

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие проверки по питанию нужно сделать, чтобы плата X14SAV-F корректно работала в компактном встраиваемом шасси?

Плата поддерживает 12V DC input и также совместима с ATX power source/connector. Перед сборкой проверьте, какой тип питания будет использоваться в корпусе/шасси, и что требования к разъёмам и формату подачи питания будут соблюдены.

На что обратить внимание при выборе памяти, чтобы получить заявленные режимы и избежать проблем с ECC/частотой на этой платформе?

Для X14SAV-F нужны модули DDR5 CSODIMM/clocked SODIMM или SODIMM (2 слота DIMM), а частота до 6400 MT/s привязана к Core Ultra 9/7. Если требуется коррекция одиночных ошибок и обнаружение двойных, используйте ECC-конфигурацию.

Какие сетевые интерфейсы нужно учитывать при проектировании подключения и управления, чтобы разнести трафик пользователей и администрирования?

На плате предусмотрены 2 порта LAN на Intel I226LM (2.5GbE) и отдельный 1GbE Dedicated IPMI LAN порт на BMC ASPEED AST2600. Для корректного разделения трафика заранее спланируйте, какие VLAN/сети будут для данных, а какие — для IPMI/удалённого управления.

Если вы планируете установить PCIe и M.2 накопители, какие ограничения по слотам и версиям PCIe стоит проверить заранее?

Плата имеет 1 слот PCIe 5.0 x16 и 1 слот PCIe 4.0 x8 через MCIO, а также 2 разъёма M.2: M-key 2280 PCIe 5.0 x4 и B-key 3052 PCIe 4.0 x1/USB. Проверьте, что ваши устройства физически и по интерфейсу (ключ/версии PCIe/скорость) соответствуют нужным слотам.

Какие параметры охлаждения и датчиков стоит учесть, чтобы система была стабильна при длительной нагрузке?

Под эту плату предусмотрены 3 разъёма 4-pin fan headers (до 3 вентиляторов) и мониторинг температур CPU/памяти, а также контроль PWM speed и thermal control. В компактном корпусе проверьте, что поток воздуха и компоновка вентиляторов позволят поддерживать температуры в пределах, при которых не срабатывает CPU thermal trip support.
