Артикул: MBD-X14SAV-TLN4F

Наличие уточняйте

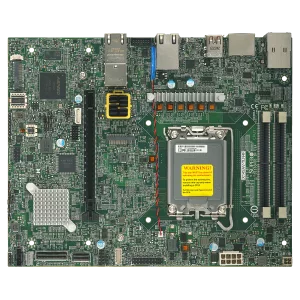

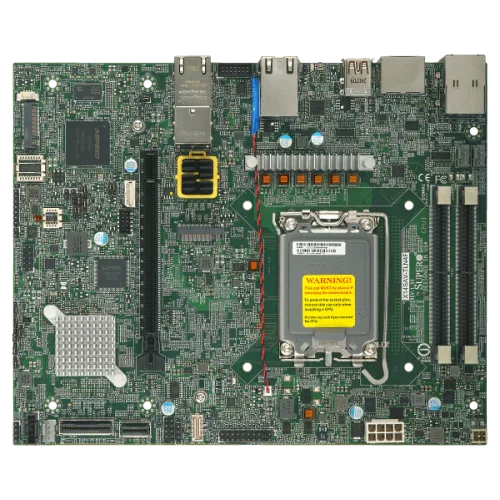

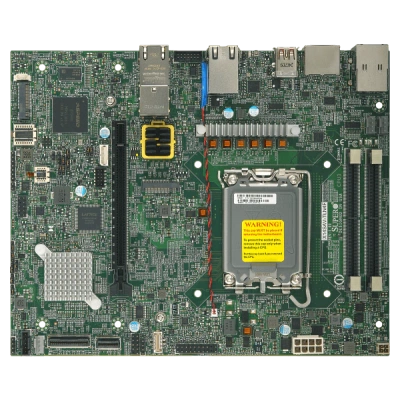

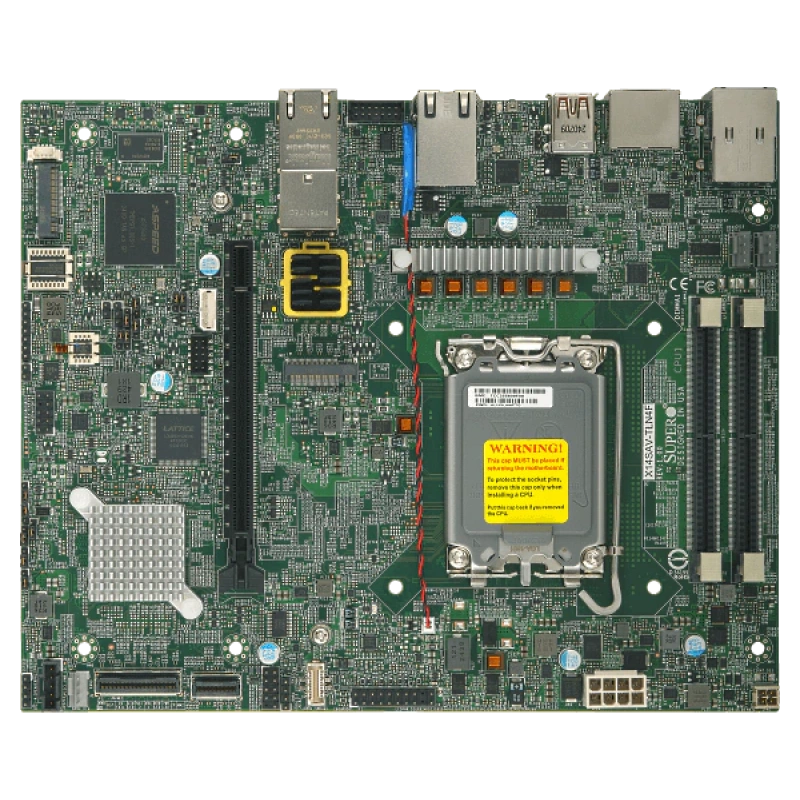

Материнская плата Supermicro X14SAV-⁠TLN4F MBD-⁠X14SAV-⁠TLN4F

Цена последней отгрузки со склада:

79 400 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X14SAV-TLN4F

Supermicro MBD-X14SAV-TLN4F объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для рабочих станций и прикладных вычислений. Аппаратное исполнение платы — X14SAV-TLN4F. Вычислительная платформа: 1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессоры.

Формат платы — Flex ATX. Её габариты составляют 9" x 7.25" (22.86cm x 18.42cm). Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 96GB 6400MT/s ECC/non-ECC DDR5 SO-DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7); До 96GB небуферизованная ECC/non-ECC CSODIMM/SODIMM, clocked DIMM Поддержка До 6400MT/s (с Core Ultra 9/7), в 2 слоты. Сетевые контроллеры и подключение: 2 LAN с Intel I226LM Ethernet-контроллер; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC); Два 10 Gigabit LAN с Intel Ethernet X550-AT2 LAN-контроллер; Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Плата X14SAV-TLN4F задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессоры.
  • Форм-фактор и габариты: Flex ATX; 9" x 7.25" (22.86cm x 18.42cm).
  • Оперативная память: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 96GB 6400MT/s ECC/non-ECC DDR5 SO-DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7); До 96GB небуферизованная ECC/non-ECC CSODIMM/SODIMM, clocked DIMM Поддержка До 6400MT/s (с Core Ultra 9/7), в 2 слоты.
  • Сеть: 2 LAN с Intel I226LM Ethernet-контроллер; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC); Два 10 Gigabit LAN с Intel Ethernet X550-AT2 LAN-контроллер; Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro].
  • SATA: Intel W880 контроллер для 4 SATA3 (6 Gbps) портов через cable; RAID 0,1,5,10.
  • M.2: 1 M.2 PCIe 5.0 x4 слот (M-key 2280).
  • USB: 2 USB 2 порт(ы) (колодка); 4 USB 3.2 Gen2 Type-A порт(ы) (сзади); 2 USB 3.2 Gen2 порт(ы) (колодка); 1 PCIe 5.0 x16 слот (16/NA или 8/8 или 8/4/4), 1 MCIO x8 порт, 1 MCIO x4 порт 1 M.2 M-Key 2280 (PCIe 5.0 x4)1 M.2 B-Key 3052 (PCIe 4.0 x1/USB 3).
  • Охлаждение: 3x 4-pin разъёмы вентиляторов (До 3 вентиляторов).
  • Видео: 1 HDMI 2.1 порт(ы); 1 Display порт порт(ы); 1 колодка порт(ы).
  • Безопасность: 1 TPM колодка & Chip both; Trusted Platform Module (TPM) 2.0.

Сценарии применения

Для рабочей станции оценивают требования САПР, разработки, обработки изображений или другого прикладного ПО. В программах с GPU-ускорением важны выбранный адаптер, доступные линии и его питание. Для CPU-вычислений сравнивают время реального задания на совместимых процессорах.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X14SAV-TLN4F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессоры. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 96GB 6400MT/s ECC/non-ECC DDR5 SO-DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7); До 96GB небуферизованная ECC/non-ECC CSODIMM/SODIMM, clocked DIMM Поддержка До 6400MT/s (с Core Ultra 9/7), в 2 слоты. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X14SAV-TLN4F1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессорыКоличество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 96GB 6400MT/s ECC/non-ECC DDR5 SO-DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7); До 96GB небуферизованная ECC/non-ECC CSODIMM/SODIMM, clocked DIMM Поддержка До 6400MT/s (с Core Ultra 9/7), в 2 слоты; 2 LAN с Intel I226LM Ethernet-контроллер; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC); Два 10 Gigabit LAN с Intel Ethernet X550-AT2 LAN-контроллер; Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]
X14SAZ-TLN4FIntel Core Ultra 9/7/5 серии 2 процессоры; 1 процессорный разъём V1 (LGA-1851) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; До 192GB небуферизованная ECC/non-ECC UDIMM, DDR5-5600MT/s; поддержка До 192GB of DDR5 UDIMM/CUDIMM с скорости До 4400MT/s с Один DIMM, или 4000MT/s с Два DIMM Один Rank, или 3600MT/s с двумя двухранговыми DIMM в четырёх разъёмах памяти; 2 LAN с Intel I226LM Ethernet-контроллер; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 2 RJ45; 1 RJ45
X14SAV-F1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессорыКоличество разъёмов: 2 разъёма DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7); До 96GB небуферизованная ECC/non-ECC CSODIMM/SODIMM, clocked DIMM Поддержка До 6400MT/s (с Core Ultra 9/7), в 2 слоты; 2 LAN с Intel I226LM Ethernet-контроллер; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC); Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]
X14SRA-T8 разъёмов DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Marvell AQC113; 1 RJ45; 1 RJ45

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X14SAV-TLN4F. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X14SAV-TLN4F

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 96GB 6400MT/s ECC/non-ECC DDR5 SO-DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7)
Ёмкость и слоты памяти
До 96GB небуферизованная ECC/non-ECC CSODIMM/SODIMM, clocked DIMM Поддержка До 6400MT/s (с Core Ultra 9/7), в 2 слоты
Количество разъёмов DIMM
2

Процессорная подсистема

Количество ядер
До 24C
Поддерживаемые процессоры
1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессоры
Сокет процессора
LGA-1851
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 HDMI 2.1 порт(ы); 1 Display порт порт(ы); 1 колодка порт(ы)
Порты USB
2 USB 2 порт(ы) (колодка); 4 USB 3.2 Gen2 Type-A порт(ы) (сзади); 2 USB 3.2 Gen2 порт(ы) (колодка); 1 PCIe 5.0 x16 слот (16/NA или 8/8 или 8/4/4), 1 MCIO x8 порт, 1 MCIO x4 порт 1 M.2 M-Key 2280 (PCIe 5.0 x4)1 M.2 B-Key 3052 (PCIe 4.0 x1/USB 3)
Последовательные порты
1 COM порт(ы) (колодка)
Сетевой контроллер
2 LAN с Intel I226LM Ethernet-контроллер; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер
Сетевые контроллеры
Два 10 Gigabit LAN с Intel Ethernet X550-AT2 LAN-контроллер; Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]
Сетевые порты
1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC)

Комплектация и совместимость

Условия и ограничения
поддержка До 125W TDP CPUs

Конструкция и условия эксплуатации

Габариты
9" x 7.25" (22.86cm x 18.42cm)
Форм-фактор
Flex ATX

Накопители

Контроллер и порты SATA
Intel W880 контроллер для 4 SATA3 (6 Gbps) портов через cable; RAID 0,1,5,10
Разъёмы M.2
1 M.2 PCIe 5.0 x4 слот (M-key 2280)

Питание и охлаждение

Вентиляторы и охлаждение
3x 4-pin разъёмы вентиляторов (До 3 вентиляторов)
Дополнительные функции
2 MCIO порт(ы); Питание 12 V DC или ATX; Управление питанием ACPI; Разъём питания ATX; Контроль вскрытия корпуса; M.2 NGFF разъём; RoHS
Контроль напряжений
+1.8V,+12V,+3.3V,+5V,3 -fan состояние,3 вентиляторов с контролем оборотов,Индикатор активности BMC/IPMI,Напряжение чипсета,Температура CPU,Температура памяти,UID,VBAT
Контроль температуры
Защита CPU при перегреве; Мониторинг температуры CPU и корпуса
Светодиодные индикаторы
Индикатор питания

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка & Chip both
Тип BIOS
AMI 32MB UEFI
Функции BIOS
ACPI 6.5; SMBIOS 3.7 или новее; UEFI 2.9

Отзывы о товаре

Валерия Елисеева18.07.2025

5/5

Плату ставили в компактный узел с Core Ultra, и место внутри осталось даже с запасом. После запуска память DDR5 определилась, два 10GbE порта тоже появились в системе. Для небольшого корпуса вышло очень практично.

Плюсы товара

Два 10GbE порта на месте

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие проверки по питанию нужны для X14SAV-TLN4F, если вы хотите использовать 12V DC или ATX в одном проекте?

Плата поддерживает 12V DC power input и также ATX power source/ATX power connector. Перед внедрением определите, какой режим питания будет в вашем шасси, и убедитесь, что разъёмы и требования к подаче питания совпадают с вашей конфигурацией.

Если вы планируете RAID на SATA для X14SAV-TLN4F, что нужно учесть, чтобы не получить неверную схему хранения?

Для накопителей предусмотрены 4 SATA3 порта 6 Гбит/с и RAID уровни 0/1/5/10. Важно перед сборкой заложить, сколько дисков вы реально подключите (например, для RAID 5/10) и как будет организовано подключение через кабели/порты на плате.

Как не ошибиться с расширением PCIe и M.2 в X14SAV-TLN4F, если у вас есть устройства на разных версиях PCIe?

На плате есть PCIe 5.0 x16, а также слот/подключение через MCIO PCIe 4.0 x8 и M.2 PCIe 5.0 x4. Для корректной работы заранее сопоставьте, какую версию PCIe и какие ключ/форм-фактор поддерживают ваши устройства и где они будут установлены.

Какие сетевые порты и роли LAN лучше учитывать при проектировании, чтобы удобно развести управление, 2.5GbE и 10GbE трафики?

На X14SAV-TLN4F есть 2 порта Intel I226LM 2.5GbE, 2 порта Intel X550 10GbE и выделенный IPMI LAN порт RJ45 1GbE на ASPEED AST2600. При проектировании заранее разнесите, где будет пользовательский трафик 2.5/10GbE, а где — отдельная сеть для IPMI/удалённой диагностики.

Как организовать охлаждение для X14SAV-TLN4F, учитывая мониторинг и защиту CPU от перегрева?

Плата поддерживает 3 разъёма 4-pin fan headers (до 3 вентиляторов) и имеет мониторинг напряжений/температур, а также поддержку CPU thermal trip protection. В компактной сборке важно убедиться, что ваши вентиляторы и их управление (через PWM/контроль) смогут поддерживать температурный режим при вашей нагрузке.
