Артикул: MBD-C9Q870-M

Наличие уточняйте

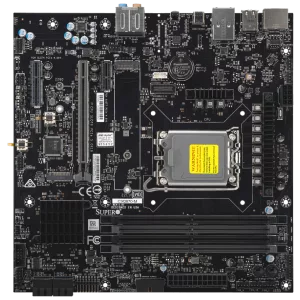

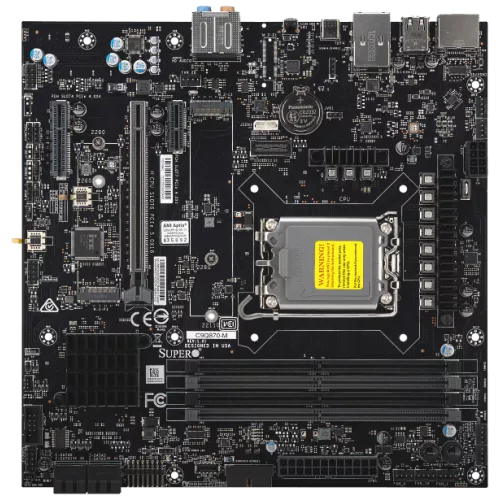

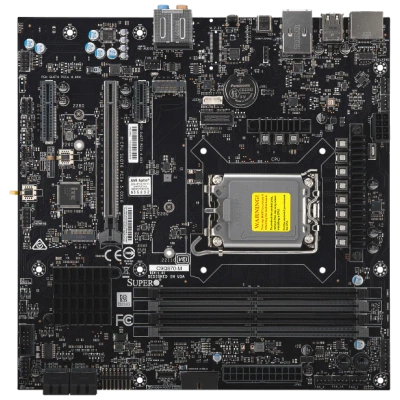

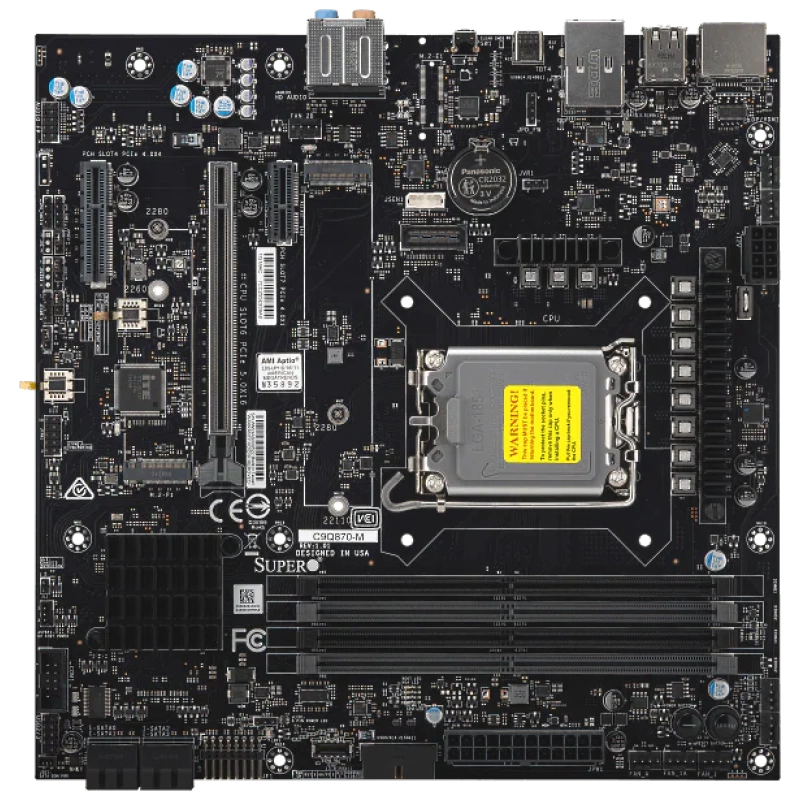

Материнская плата Supermicro C9Q870-⁠M MBD-⁠C9Q870-⁠M

Цена последней отгрузки со склада:

44 600 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro

Функциональные возможности

При проектировании сервера на C9Q870-M сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

  • Процессорная подсистема: Один V1 (LGA-1851); Intel Core Ultra 9/7/5 и Core Ultra 7/5 Plus процессоры.
  • Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 256GB 5600MT/s non-ECC DDR5 UDIMM; До 256GB non-ECC UDIMM4 DDR5 5600MT/s.
  • Сеть: 1 RJ45 1 GbE LAN порт(ы) (1Gb Intel Ethernet PHY I219-V).
  • SATA: 4 SATA (6Gbps) через Intel Q870; RAID 0/1/5/10 Поддержка.
  • M.2: 1 M.2 PCIe 4.0 x4 слот (M-key 2260/2280; RAID 0/1); 1 M.2 PCIe 5.0 x4 слот (M-key 2280/22110; RAID 0/1).
  • PCIe: 1 PCIe 4.0 x4 слот; 1 PCIe 5.0 x16 (в x16) слот; 1 PCIe 4.0 x1 слот.
  • USB: 2 USB 2.0 порт(ы) (колодка); 2 USB 2.0 Type-A порт(ы) (сзади); 2 USB 3.2 поколения 1 порт(ы) (колодка); 2 USB 3.2 поколения 1 Type-A порт(ы) (сзади); 1 USB 3.2 поколения 2x2 Type-C порт(ы) (колодка); 1 USB 4.0 Type-C порт(ы) (сзади).
  • Охлаждение: 7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); 5 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.
  • Системная логика: Intel Q870.

Сценарии применения

Для рабочей станции оценивают требования САПР, разработки, обработки изображений или другого прикладного ПО. В программах с GPU-ускорением важны выбранный адаптер, доступные линии и его питание. Для CPU-вычислений сравнивают время реального задания на совместимых процессорах.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро C9Q870-M подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один V1 (LGA-1851); Intel Core Ultra 9/7/5 и Core Ultra 7/5 Plus процессоры. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 256GB 5600MT/s non-ECC DDR5 UDIMM; До 256GB non-ECC UDIMM4 DDR5 5600MT/s. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
C9Q870-MОдин V1 (LGA-1851); Intel Core Ultra 9/7/5 и Core Ultra 7/5 Plus процессорыКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 256GB 5600MT/s non-ECC DDR5 UDIMM; До 256GB non-ECC UDIMM4 DDR5 5600MT/s; 1 RJ45 1 GbE LAN порт(ы) (1Gb Intel Ethernet PHY I219-V)
C9Z890-MWОдин V1 (LGA-1851); Intel Core Ultra 9/7/5 и Core Ultra 7/5 Plus процессорыКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 256GB 5600MT/s non-ECC DDR5 UDIMM; До 256GB non-ECC UDIMM4 DDR5 5600+MT/s (OC), поддержка Intel Extreme память Profile (XMP) память module; 1 RJ45 1 GbE LAN порт(ы) (1Gb Intel Ethernet PHY I219-V)
C9B860-MWОдин V1 (LGA-1851); Intel Core Ultra 9/7/5 и Core Ultra 7/5 Plus процессорыКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 256GB 5600MT/s non-ECC DDR5 UDIMM; До 256GB non-ECC UDIMM4 DDR5 5600+MT/s (OC), поддержка Intel Extreme память Profile (XMP) память module; 1 RJ45 1 GbE LAN порт(ы) (1Gb Intel Ethernet PHY I219-V)
C9Z790-CG1 процессорный разъём V0 (LGA-1700); 14th/13th/12th поколения Intel Core i9/i7/i5/i3, Pentium и Celeron процессорыКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 192GB 4400MT/s non-ECC DDR5 UDIMM; До 192GB non-ECC UDIMM4 DDR5 4400MT/s, 5000+MT/s (OC); 1 LAN с 1Gb Intel Ethernet PHY I219-V; 1 LAN с 10Gb Marvell AQC113C

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата C9Q870-M. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-C9Q870-M

Оперативная память

Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 256GB 5600MT/s non-ECC DDR5 UDIMM
Ёмкость и слоты памяти
До 256GB non-ECC UDIMM4 DDR5 5600MT/s
Ёмкость модулей DIMM
UDIMM:8GB, 16GB, 24GB, 32GB, 48GB, 64GB
Количество разъёмов DIMM
4

Процессорная подсистема

Количество ядер
До 24C/24T
Поддерживаемые процессоры
Один V1 (LGA-1851); Intel Core Ultra 9/7/5 и Core Ultra 7/5 Plus процессоры
Сокет процессора
LGA-1851
Чипсет
Intel Q870
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 Intel Thunderbolt 4 Type C (Shared w/ USB4) порт(ы) (сзади); 1 порт(ы) supporting 4K@120Hz as specified в HDMI 2.1 (сзади); 1 Display порт 2.1 порт(ы) (сзади)
Звуковая подсистема
ALC 888S HD Audio
Конфигурация PCIe
1 PCIe 4.0 x4 слот; 1 PCIe 5.0 x16 (в x16) слот; 1 PCIe 4.0 x1 слот
Порты USB
2 USB 2.0 порт(ы) (колодка); 2 USB 2.0 Type-A порт(ы) (сзади); 2 USB 3.2 поколения 1 порт(ы) (колодка); 2 USB 3.2 поколения 1 Type-A порт(ы) (сзади); 1 USB 3.2 поколения 2x2 Type-C порт(ы) (колодка); 1 USB 4.0 Type-C порт(ы) (сзади)
Последовательные порты
1 COM порт(ы) (колодка)
Сетевые порты
1 RJ45 1 GbE LAN порт(ы) (1Gb Intel Ethernet PHY I219-V)

Комплектация и совместимость

Условия и ограничения
поддержка До 125W TDP CPUs

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Форм-фактор
Micro-ATX

Накопители

Контроллер и порты SATA
4 SATA (6Gbps) через Intel Q870; RAID 0/1/5/10 Поддержка
Разъёмы M.2
1 M.2 PCIe 4.0 x4 слот (M-key 2260/2280; RAID 0/1); 1 M.2 PCIe 5.0 x4 слот (M-key 2280/22110; RAID 0/1)

Питание и охлаждение

Вентиляторы и охлаждение
7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); 5 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
Разъём питания 8-pin 12 V DC; Управление питанием ACPI; Разъём питания ATX; Разъём датчика вскрытия корпуса; Управление включением после восстановления питания; Аппаратная защита CPU при перегреве; RoHS; Разгон по напряжению и частоте; WOL
Контроль напряжений
+1.8V CPU,+12V,+3.3V,+5V,1.05 (PCH),3.3V дежурное питание,Температура CPU,Защита CPU при перегреве,Температура PCH,Температура системы,VBAT
Управление питанием
Управление питанием ACPI

Управление и безопасность

Подключение TPM
1 TPM 2.0 колодка
Программное обеспечение управления
Supermicro SuperDoctor 5 (SD5); Super Diagnostics Offline (SDO); SAA (limited Поддержка); SuperO Booster
Тип BIOS
AMI 32MB SPI Flash
Функции BIOS
ACPI 6.0; Plug and Play (PnP); SMBIOS 3.0 или новее; BIOS rescue hot keys; Райзер card auto-detection Поддержка

Отзывы о товаре

Денис Борисов29.01.2026

5/5

Плату взяли для компактного ПК на Intel Core Ultra. После сборки система увидела SSD по M.2 и SATA, а Thunderbolt 4 и HDMI потом пригодились уже для подключения периферии. В корпус Micro ATX легла без подрезки и лишних переделок.

Плюсы товара

Набор портов оказался удобным

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Что нужно проверить в первую очередь по совместимости перед установкой процессора и запуском системы?

Плата рассчитана на один процессор Intel в сокете LGA 1851 (Single V1) с TDP до 125 Вт. Также поддерживаются DDR5 UDIMM non-ECC до 256 ГБ, поэтому конфигурацию нужно подбирать под этот набор ограничений.

Как организовать массивы хранения, если нужны разные типы накопителей и RAID?

Поддерживаются 4 SATA порта 6 Гбит/с с RAID 0/1/5/10 и M.2 слоты с RAID 0/1 для M.2 (PCIe 4.0 x4 и PCIe 5.0 x4). При выборе схемы учтите, что RAID режимы указаны отдельно для SATA и для M.2.

Какие ограничения по оперативной памяти важны при подборе модулей на 256 ГБ?

Максимум — до 256 ГБ на 4 DIMM, тип памяти DDR5 UDIMM non-ECC, частота 5600 MT/s. При сборке с большим объемом важно подбирать поддерживаемые модули (8/16/24/32/48/64 ГБ) и учитывать 1.1 В.

Хватит ли возможностей для периферии и рабочих сценариев по портам и видео?

На плате есть видеовыходы HDMI 2.1 и DisplayPort 2.1, а также Thunderbolt 4 Type-C. Периферию можно подключать через USB 2.0, USB 3.2 Gen 1, USB 3.2 Gen 2x2 Type-C и USB 4.0 на задней панели, плюс несколько внутренних header.

Какие функции управления и защиты доступны для эксплуатации и интеграции на уровне системы?

Указаны TPM 2.0 header и поддержка Intel vPro, а также средства управления/диагностики SuperDoctor 5 и Super Diagnostics Offline (SAA — limited support). Это важно, если требуется централизованный контроль и базовые механизмы безопасности на уровне платформы.
