Артикул: MBD-X14SAZ-F-B

В наличии

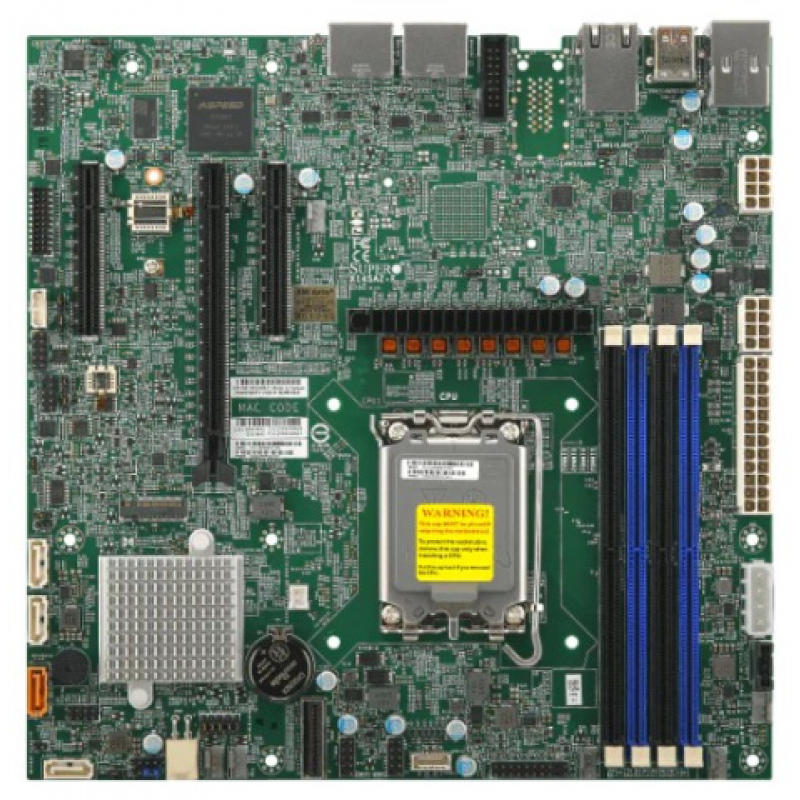

Материнская плата Supermicro MBD-⁠X14SAZ-⁠F-⁠B mATX

Цена последней отгрузки со склада:

84 449 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X14SAZ-F-B

Supermicro MBD-X14SAZ-F-B используют как основу рабочих станций и прикладных вычислений. Модель X14SAZ-F определяет совместимость вычислительной части, памяти и расширения. Процессоры: 1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессоры.

Формат платы — Micro-ATX. Её габариты составляют 9.6" x 9.6" (24.38cm x 24.38cm). Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 256GB 5600MT/s ECC/non-ECC DDR5 UDIMM; До 256GB небуферизованная ECC/non-ECC UDIMM/CUDIMM, DDR5-5600MHz, в 4 разъёма DIMM. Сетевые контроллеры и подключение: 2 RJ45 2.5 GbE LAN порт(ы) (Intel I226LM Ethernet-контроллер); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC); Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Плата X14SAZ-F задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессоры.
  • Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 256GB 5600MT/s ECC/non-ECC DDR5 UDIMM; До 256GB небуферизованная ECC/non-ECC UDIMM/CUDIMM, DDR5-5600MHz, в 4 разъёма DIMM.
  • Сеть: 2 RJ45 2.5 GbE LAN порт(ы) (Intel I226LM Ethernet-контроллер); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC); Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro].
  • SATA: 4 SATA (6Gbps); RAID 0/1/5/10 Поддержка; Intel W880 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • M.2: 1 M.2 PCIe 5.0 x4 слот (M-key 2280/22110).
  • PCIe: 1 PCIe 5.0 x16 слот; 2 PCIe 4.0 x4 слоты; 1 PCIe 4.0 x8 через MCIO разъём слот.
  • USB: 2 USB 3.2 Gen2 порт(ы) (колодка); 4 USB 2 порт(ы) (колодка).
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов).
  • Видео: 1 VGA порт(ы); 2 Display порт порт(ы); 2 порт(ы) supporting 4K@60Hz as specified в HDMI.

Сценарии применения

Плата может стать основой инженерного рабочего места или прикладной вычислительной станции. Конфигурацию строят вокруг программ, используемых специалистом, и размеров рабочих проектов. До заказа согласуют потребность в дискретной графике, ёмкость RAM и подключение профессиональной периферии.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X14SAZ-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессоры. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 256GB 5600MT/s ECC/non-ECC DDR5 UDIMM; До 256GB небуферизованная ECC/non-ECC UDIMM/CUDIMM, DDR5-5600MHz, в 4 разъёма DIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-732D3-903B, SC732D4-903B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X14SAZ-F1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессорыКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 256GB 5600MT/s ECC/non-ECC DDR5 UDIMM; До 256GB небуферизованная ECC/non-ECC UDIMM/CUDIMM, DDR5-5600MHz, в 4 разъёма DIMM; 2 RJ45 2.5 GbE LAN порт(ы) (Intel I226LM Ethernet-контроллер); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC); Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]
X14SRA-F8 разъёмов DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Intel Ethernet-контроллер I210-AT; 1 RJ45; 1 RJ45
X14SAV-F1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессорыКоличество разъёмов: 2 разъёма DIMM; CSODIMM (clocked SODIMM) Поддержка До 6400MT/s (с Core Ultra 9/7); До 96GB небуферизованная ECC/non-ECC CSODIMM/SODIMM, clocked DIMM Поддержка До 6400MT/s (с Core Ultra 9/7), в 2 слоты; 2 LAN с Intel I226LM Ethernet-контроллер; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC); Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]
X14SAE-FIntel Core Ultra 9/7/5 процессоры; 1 процессорный разъём V1 (LGA-1851) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; До 256GB небуферизованная ECC/non-ECC DDR5 UDIMM; 1 LAN с Intel I226LM Ethernet-контроллер; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 LAN с Realtek RTL8211F PHY (выделенный для IPMI), Выделенная LAN для IPMI

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X14SAZ-F. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00194-0N — 1 шт., Кабели SATA CBL-0044L — 2 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-0044L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X14SAZ-F-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 256GB 5600MT/s ECC/non-ECC DDR5 UDIMM
Ёмкость и слоты памяти
До 256GB небуферизованная ECC/non-ECC UDIMM/CUDIMM, DDR5-5600MHz, в 4 разъёма DIMM
Ёмкость модулей DIMM
UDIMM:8GB, 16GB, 24GB, 32GB, 48GB, 64GB
Количество разъёмов DIMM
4

Процессорная подсистема

Количество ядер
До 24C/24T
Поддерживаемые процессоры
1 процессорный разъём V1 (LGA-1851); Intel Core Ultra 9/7/5 (серии 2) процессоры
Сокет процессора
LGA-1851
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы); 2 Display порт порт(ы); 2 порт(ы) supporting 4K@60Hz as specified в HDMI
Конфигурация PCIe
1 PCIe 5.0 x16 слот; 2 PCIe 4.0 x4 слоты; 1 PCIe 4.0 x8 через MCIO разъём слот
Порты USB
2 USB 3.2 Gen2 порт(ы) (колодка); 4 USB 2 порт(ы) (колодка)
Последовательные порты
2 COM порт(ы) (колодка)
Сетевые контроллеры
Два 2.5 Gigabit LAN с Intel Ethernet i226LM LAN-контроллер [AMT/vPro]
Сетевые порты
2 RJ45 2.5 GbE LAN порт(ы) (Intel I226LM Ethernet-контроллер); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC)

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00194-0N
1 шт.; Стандартная заглушка I/O для X14SAZ с EMI Gasket
Комплект: Кабели SATA CBL-0044L
2 шт.; 57.5 cm SATA плоский S-S PBF
Условия и ограничения
поддержка До 125W TDP CPUs

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Условия эксплуатации
Рабочая температура: 0°C до 60°C (32°F до 140°F); Температура хранения: -40°C до 85°C (-40°F до 185°F); Рабочая относительная влажность: 10% до 85% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
Micro-ATX

Накопители

Контроллер и порты SATA
4 SATA (6Gbps); RAID 0/1/5/10 Поддержка; Intel W880 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10
Разъёмы M.2
1 M.2 PCIe 5.0 x4 слот (M-key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов)
Дополнительные функции
Питание 12 V DC или ATX; Управление питанием ACPI; Разъём питания ATX; Контроль вскрытия корпуса; M.2 NGFF разъём; RoHS
Контроль напряжений
+1.35V,+1.5V,+1.8V,+12V,+3.3V,+5V,+5V дежурное питание,1.05 (PCH),6 вентиляторов с контролем оборотов,Индикатор активности BMC/IPMI,Напряжение чипсета,Температура CPU,Две зоны охлаждения,Температура памяти,UID,VBAT
Контроль температуры
Защита CPU при перегреве; Мониторинг температуры CPU и корпуса
Светодиодные индикаторы
Индикатор питания

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка; 1 TPM 2.0 Встроенный
Тип BIOS
AMI 32MB UEFI
Функции BIOS
ACPI 6.5; SMBIOS 3.7 или новее; UEFI 2.9

Отзывы о товаре

Зоя Демидова01.11.2025

5/5

Меняли плату в компактной машине, нужна была именно mATX версия. После замены система увидела процессор и память, а затем спокойно дошла до загрузки. Для своей роли плата оказалась удобной, особенно по набору внешних портов.

Плюсы товара

Система увидела процессор и память

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

При подборе процессора для этой платы: какие условия по сокету и платформе Intel нужно соблюсти?

Плата поддерживает процессоры Intel с сокетом LGA1851. Перед сборкой проверьте именно совместимость по LGA1851, чтобы плата физически и логически работала с выбранным ЦП.

Если вы собираете узел с несколькими ускорителями или картами, какие ограничения расширения нужно учесть заранее?

На плате 1 слот PCIe x16 (версия PCI Express 5.0). При планировании конфигурации с несколькими устройствами расширения учитывайте, что все они упрутся в доступность этого одного слота.

Как понять, хватит ли места под накопители: сколько M.2 и SATA доступно и есть ли NVMe поддержка?

Предусмотрен 1 разъем M.2 и 4 порта SATA, при этом есть поддержка NVMe. Поэтому при выборе конфигурации заранее решите, сколько накопителей уйдет в NVMe через M.2, а сколько — в SATA.

Какие требования по питанию и вентиляторам стоит заложить, чтобы плата стабильно работала в компактном корпусе?

Питание: основной 24 pin и процессорные 8 + 8 pin. Охлаждение: 6 разъемов 4-pin для корпусных вентиляторов и отдельный 4-pin разъем для питания процессорного охлаждения. В компактных шасси проверьте кабельную доступность этих разъемов.

Если серверу нужны разные каналы управления и видеовывод в удаленных сценариях, что учесть по набору портов?

На плате 2 сетевых порта RJ-45 и несколько видеовыходов: VGA (D-Sub), 2 DisplayPort и 2 HDMI. Внедряя систему, сопоставьте ваши средства управления/мониторинга с доступными сетевыми интерфейсами и типами видеоразъемов.
